线性转椭圆及圆周运动蒸汽机传动机构

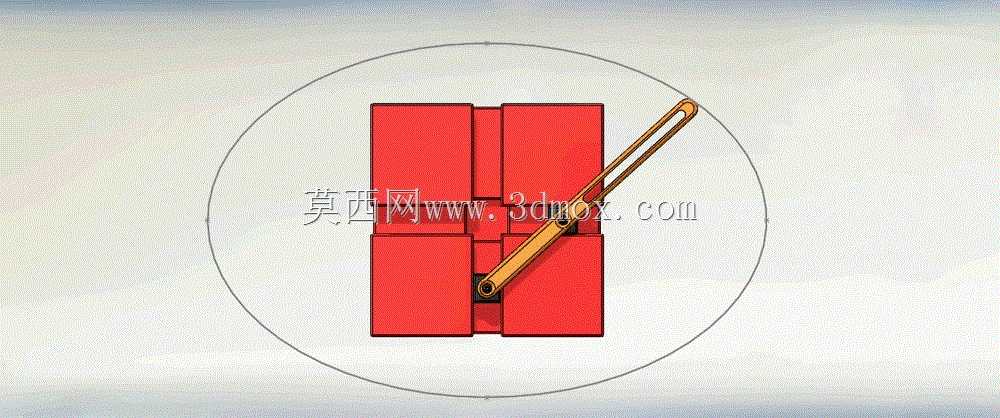

　　在热动设备、轻工输送装置以及教学演示教具的开发场景中，运动形式转换机构始终是结构设计环节的核心考量部分，这套机构的设计初衷，就是解决线性往复运动到椭圆轨迹运动、再到连续圆周运动的平稳转换需求，很多现场工况里，动力输出端的运动形式和执行端需要的运动形式并不匹配，比如蒸汽动力的活塞输出是直线往复，而后续的动力轮、传动辊需要连续圆周转动，中间就需要这类转换结构做衔接。从结构组成来看，这套机构核心包含直线滑动模组、铰接传动连杆、偏心回转组件三个部分，直线滑动部分采用双块式对称导向结构，滑动块的导向面做了平行度公差约束，保证往复运动过程中不会出现卡滞、偏磨的问题，滑动行程的两端设置了硬限位边界，避免运动超程造成构件碰撞。

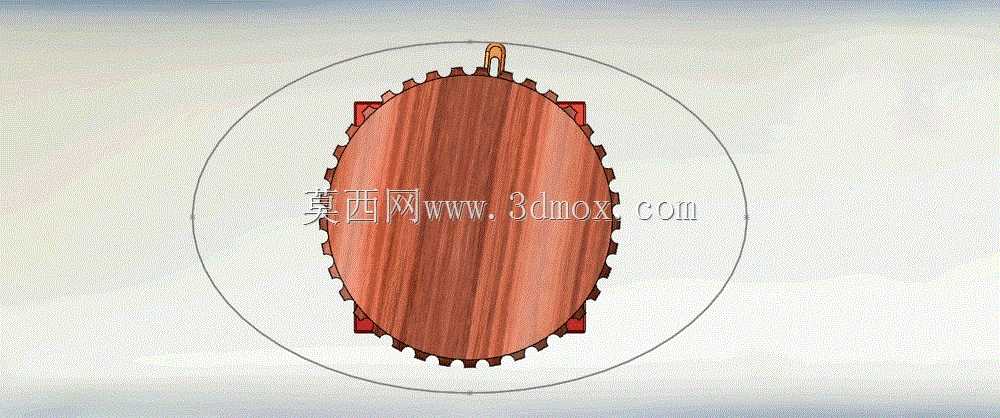

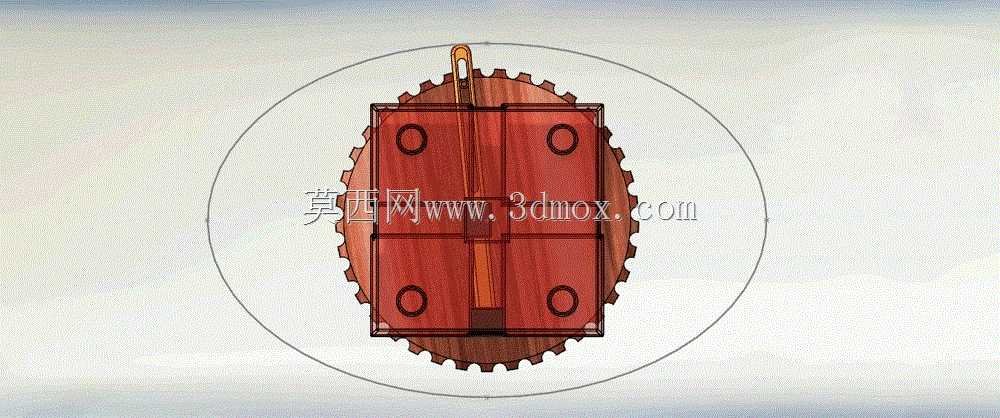

　　传动连杆采用长条形刚性构件，两端的铰接孔做了同轴度管控，和滑动块、回转组件的铰接位置都预留了转动间隙，既保证转动灵活，又不会因为间隙过大造成运动轨迹偏差。设计过程中，首先要确定的是线性运动的行程参数，这个参数直接决定了后续椭圆轨迹的长短轴尺寸，以及最终圆周运动的回转半径，滑动块的安装基面需要保持水平，导向槽的直线度公差要控制在合理范围内，否则长期运行会出现连杆受力偏载，加剧铰接位置的磨损。偏心回转组件的回转中心和滑动块的运动平面有固定的偏心距，这个偏心距的取值是经过运动学仿真验证的，当滑动块做匀速线性往复运动时，连杆和回转组件的铰接点会走出标准的椭圆轨迹，随着运动持续，回转组件会被连杆带动做连续的圆周转动，整个运动过程没有死点，

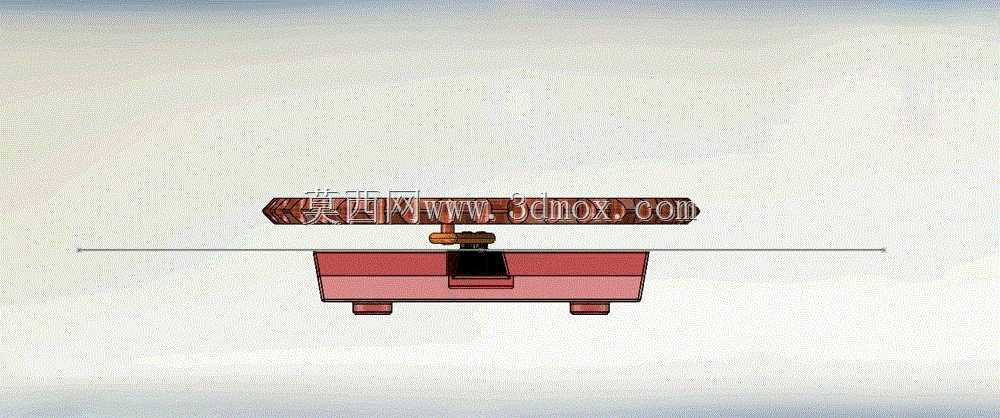

　　传动过程平稳，冲击载荷小。在实际安装时，整个机构的安装基面需要保证平面度，滑动模组的固定孔位和回转组件的轴承座孔位要做位置度校验，避免安装错位造成运动卡涩，连杆的长度尺寸需要和滑动行程、偏心距做匹配计算，不能随意更改长度参数，否则会导致椭圆轨迹变形，甚至出现回转组件无法完成整周转动的问题。这套机构可以直接应用在小型蒸汽动力演示装置上，也可以经过参数缩放后，适配到需要做运动形式转换的轻工设备上，比如小型冲压设备的送料机构、包装线的间歇转位机构，都能参考这套运动转换逻辑做结构优化。和传统的曲柄滑块机构相比，这套结构增加了椭圆运动的中间转换环节，运动过程中的加速度变化更平缓，传动时的噪音更低，铰接位置的受力更均匀，

　　能有效延长构件的使用寿命。在建模过程中，所有铰接位置都按照实际装配间隙做了配合设置，滑动块和导向面之间设置了滑动配合约束，连杆两端的铰接处设置了转动配合约束，能够完整模拟整个运动过程的轨迹变化，方便设计人员直观观察不同参数下的运动特性，调整滑动行程、连杆长度、偏心距这些核心参数时，可以直接看到轨迹的变化情况，大幅缩短结构调试的周期。对于教学场景来说，这套机构能够直观展示不同运动形式之间的转换逻辑，帮助学习者理解连杆机构的运动学原理，掌握运动参数匹配的基本方法；对于工业应用场景来说，这套结构的零件加工难度低，没有复杂的异形曲面构件，普通的铣削、钻削设备就能完成所有零件的加工，装配流程简单，后期维护时只需要定期给铰接位置加注润滑脂，检查铰接轴的磨损情况即可，运维成本很低。在做结构强度校核时，需要重点关注连杆的抗弯强度，以及铰接位置的剪切强度，因为传动过程中连杆会承受周期性的交变载荷，尤其是在运动方向切换的位置，载荷会出现瞬时峰值，设计时需要根据实际传递的功率大小，选择合适的构件材料和截面尺寸，避免长期运行出现构件变形或者断裂的问题。回转组件的支撑位置需要配置合适的轴承，降低转动过程中的摩擦阻力，轴承的选型要考虑径向载荷的大小，以及运行转速的范围，保证回转过程平稳无卡顿。
