干酪混合设备用框架连接适配块

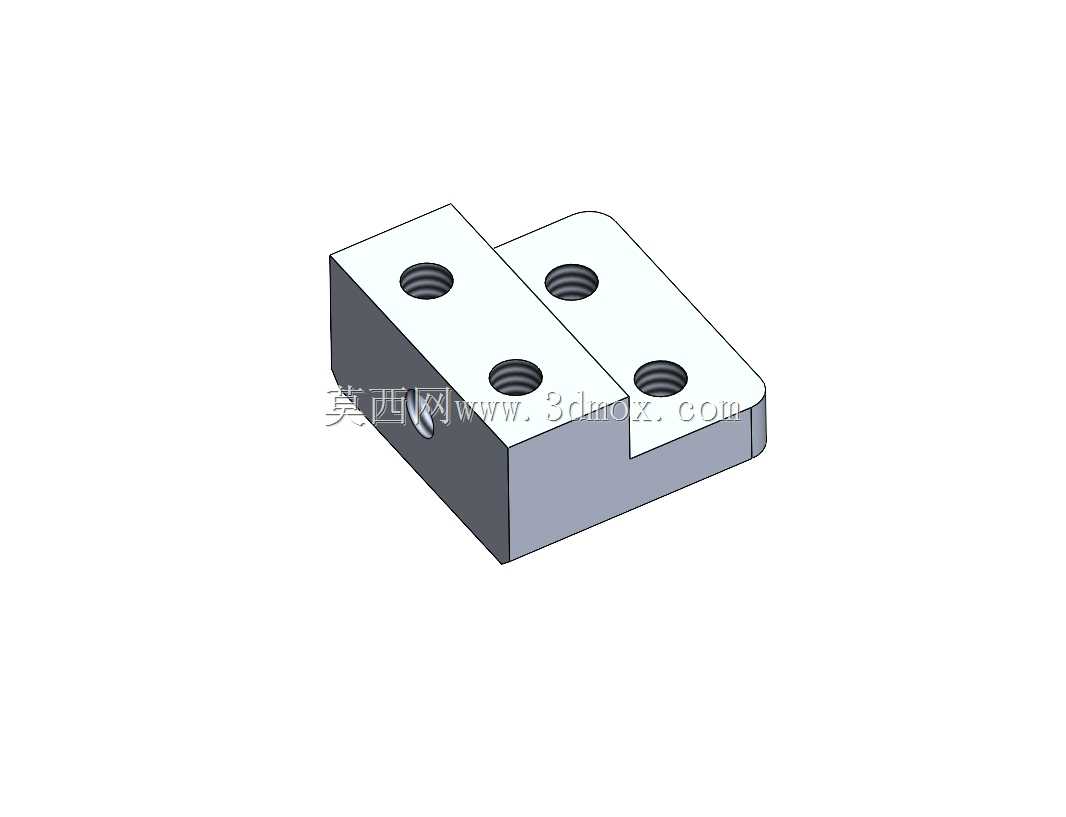

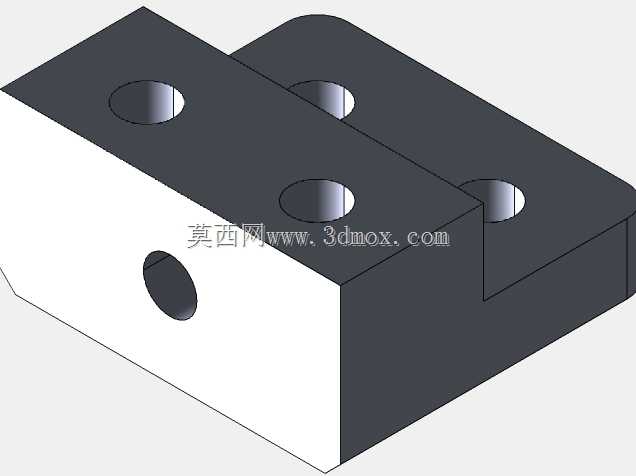

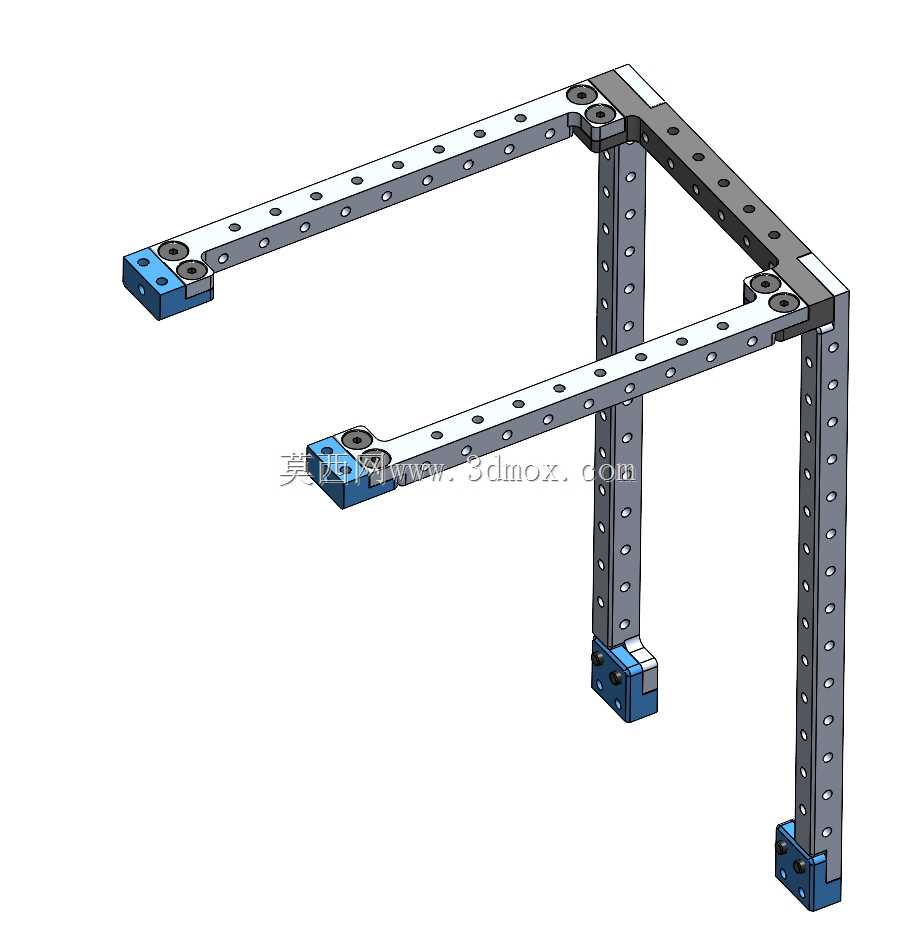

　　在食品加工领域的干酪混合生产环节，不少产线会根据不同批次的工艺需求，对原有制盒机框架做局部改造，这类改造往往需要在不破坏原有箱体结构的前提下，实现框架系统与标准开箱即用箱体的可靠连接，这款适配块就是针对这类改造场景设计的专用转接零件。从实际安装逻辑来看，该零件采用阶梯式双台体结构，两个安装台存在明确的高度差，刚好可以匹配制盒机框架底部的安装基面与标准箱体顶部的安装面的高度差，避免安装时出现基面悬空、连接应力集中的问题。零件上共设置四个内螺纹孔，两个一组分别分布在高低两个台面上，每组螺纹孔的孔距严格匹配对应安装面的预留孔位公差，安装时不需要对原有框架或箱体做额外打孔攻丝处理，直接使用对应规格的内六角圆柱头螺钉即可完成锁紧固定，

　　大幅降低现场改造的加工工作量。零件的侧面还设置了一个横向的螺纹孔，这个孔位主要用于安装限位顶丝，在框架与箱体完成对接后，可通过顶丝抵紧对接面的定位基准，消除长期运行过程中因设备振动产生的连接间隙，避免框架出现偏移错位。从设计思路上，这款适配块没有采用一体化等高块结构，而是通过高低台的落差直接补偿两个对接面的高度差，省去了额外加装调整垫片的步骤，同时零件的所有棱边都做了C1倒角处理，既避免安装时划伤操作人员，也能在对接时起到导向作用，让零件可以顺畅滑入安装位，不会因为棱边毛刺出现卡滞。零件的整体外形尺寸控制得十分紧凑，不会在安装后突出箱体或框架的外轮廓，避免干涉周边的管线布置与操作人员的巡检通道，

　　安装边界完全贴合原有设备的预留安装空间，不需要额外调整周边部件的位置。在实际使用场景中，这类适配块不仅可以用于干酪混合产线的制盒机改造，也可以推广到其他食品包装设备的框架与标准箱体对接场景，只要对接面的孔距与高度差匹配，都可以直接选用，不需要重新设计加工转接零件。零件的材质选用常规的45号钢即可满足强度要求，表面做发黑处理就能适应食品车间的常规潮湿环境，不需要做特殊的表面涂层，加工成本低，互换性强，现场维护时如果出现零件磨损，可以直接快速更换，不需要对设备做二次调整。从建模角度来看，这个零件的特征逻辑十分清晰，先通过拉伸做出高低台的基体，再分别对四个安装孔与侧面顶丝孔做螺纹孔特征，最后添加倒角与圆角即可完成，建模过程中需要重点控制两个台面的平行度公差，以及四个安装孔的位置度公差，避免实际安装时出现孔位对不上的问题，同时螺纹孔的深度要满足螺钉的拧入深度要求，保证连接强度足够承受设备运行时的振动载荷。
