电脑机箱扩展卡紧固件区域覆盖件设计

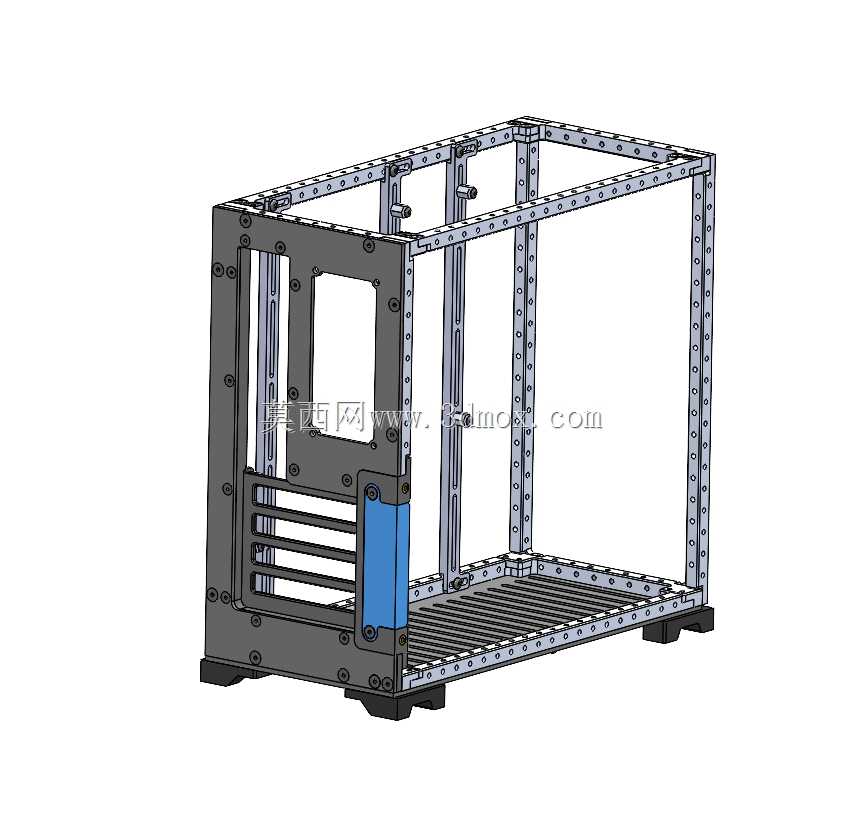

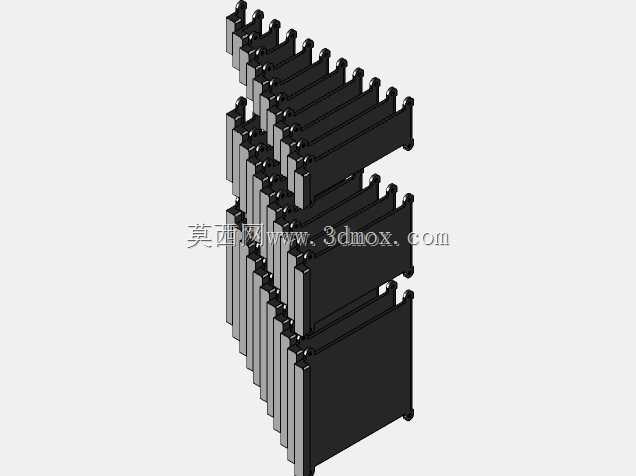

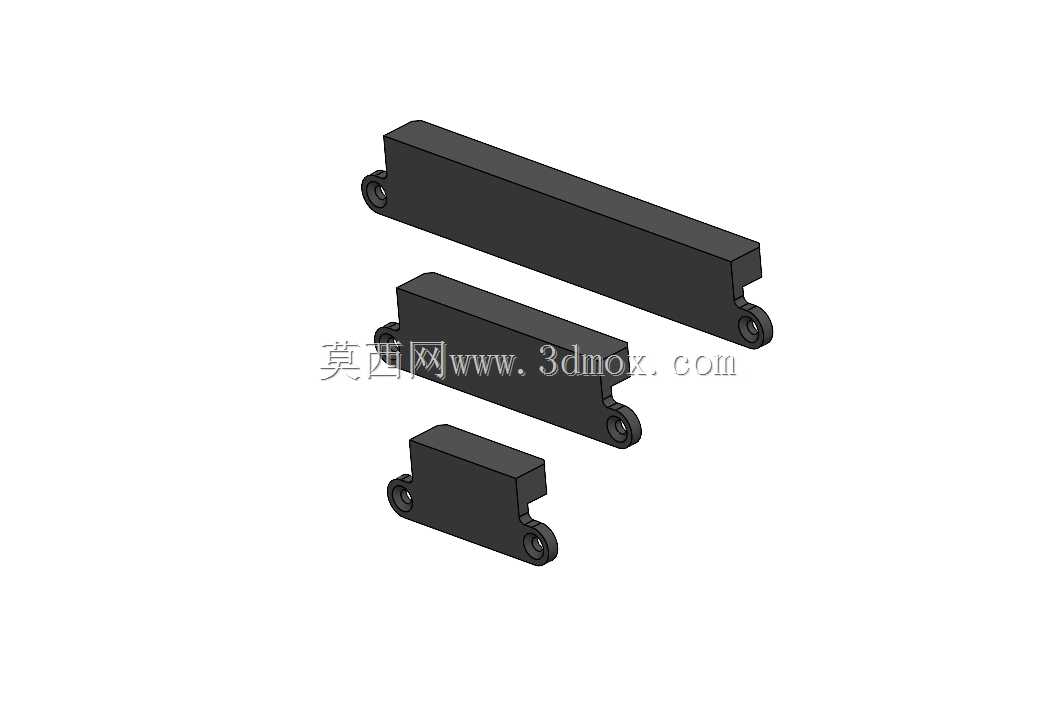

　　在桌面PC硬件组装与机箱改装领域，扩展卡安装位的裸露紧固件区域一直是影响机箱内部整洁度、风道完整性的细节痛点，尤其是在非全尺寸扩展卡安装、空槽位预留的场景下，传统机箱自带的金属挡板往往无法适配不同长度扩展卡的安装边界，要么出现遮挡干涉，要么留下狭长的裸露缝隙，容易堆积灰尘、扰乱机箱内部定向风道，甚至在拆装硬件时剐蹭线材绝缘层。这套覆盖件正是针对这一实际装机痛点开发的结构件，适配迷你ITX、微型ATX和标准ATX三类主流机箱规格的扩展卡安装区域，专门用于覆盖扩展卡安装后露出的紧固件排布区域。从结构设计来看，三个不同长度的覆盖件分别对应不同机箱规格的扩展卡槽位总长度，整体采用窄长条形的主体构型，两端设置带铰接孔的安装耳，

　　安装耳的孔位完全匹配机箱扩展卡固定位的标准螺柱间距，不需要对原有机箱结构做任何打孔、裁切改装，直接利用机箱原有扩展卡的固定螺丝点位就能完成安装，安装后覆盖件主体与机箱背板保持平行贴合，不会突出背板占用机箱内部或外部的空间。设计过程中充分考虑了3D打印工艺的成型特性，所有转角位置都做了R1.5的圆角过渡，避免打印过程中出现应力集中导致的翘曲变形，同时主体壁厚统一设置为2mm，既保证了足够的结构强度，不会在日常拆装、线材拉扯时出现断裂，也能控制打印耗材的用量，降低制作成本。覆盖件的内侧面做了0.3mm的微凸筋设计，安装后筋位刚好贴合机箱背板的金属折边，不会出现安装后松动、晃动产生异响的问题，两端的铰接孔采用了沉孔设计，

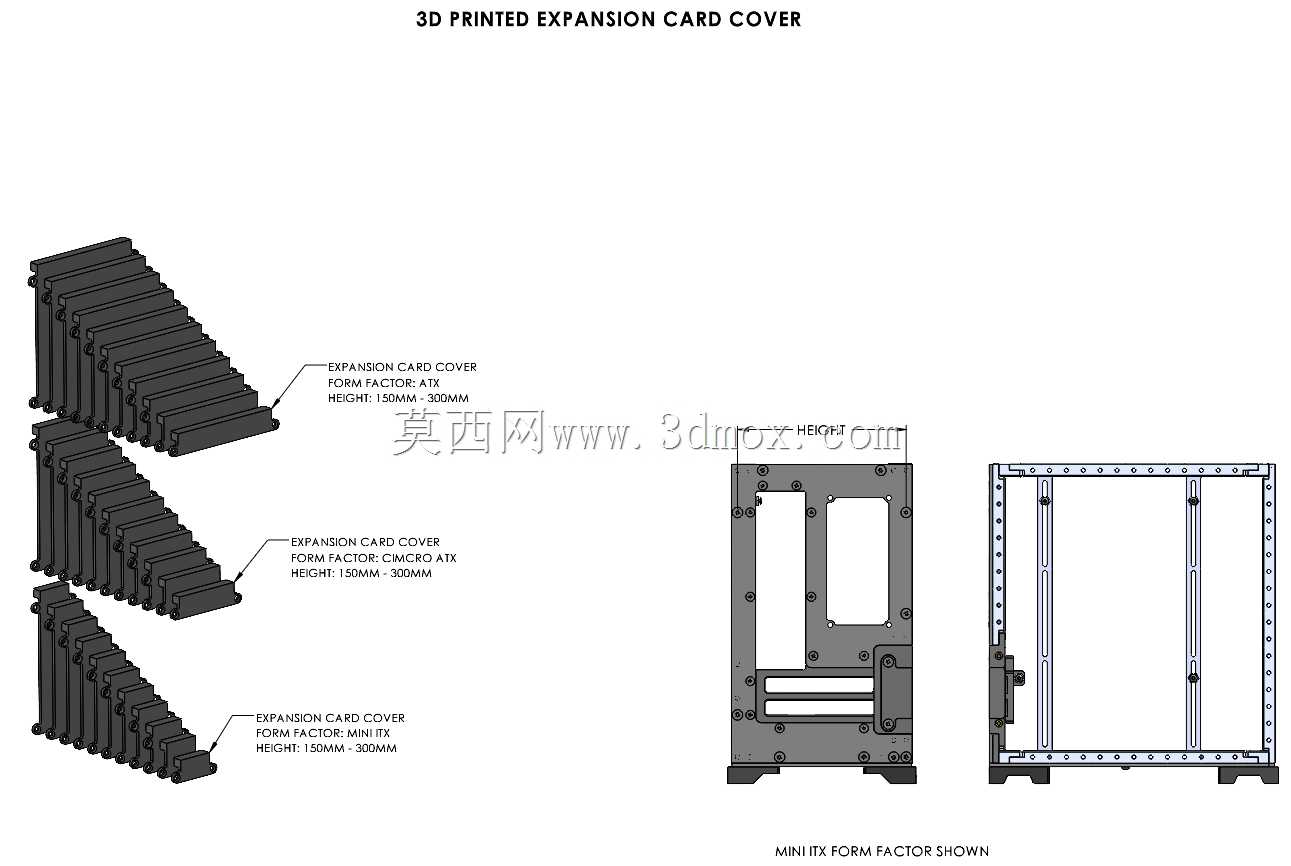

　　螺丝安装后头部完全沉入孔内，不会出现凸起剐蹭扩展卡PCB板的情况。从安装边界来看，最长款覆盖件适配标准ATX机箱的7槽扩展位总长度，安装后完全覆盖从第一个扩展卡槽位到最后一个槽位的紧固件区域，不管是安装全长显卡还是多块短卡，都能把裸露的螺丝、机箱折边区域完全遮盖；中等长度款适配MATX机箱的4槽扩展位长度，最短款适配ITX机箱的2槽扩展位长度，三类规格的安装耳孔位都遵循机箱扩展卡固定位的20.32mm标准间距，和市售绝大多数机箱的安装点位完全兼容。实际使用场景中，这类覆盖件除了起到防尘、规整内部视觉效果的作用，还能辅助优化机箱内部风道，避免风道气流从扩展卡槽位的缝隙处无序泄漏，让前进后出的定向风道风压更稳定，提升硬件散热效率，

　　对于侧透机箱的装机用户来说，统一的黑色覆盖件也能遮盖机箱背板杂乱的螺丝孔位和金属折边，提升内部视觉整洁度。设计时还特意规避了和扩展卡外接接口的干涉问题，覆盖件主体的安装位置比扩展卡挡板的接口区域低3mm，不会遮挡显卡、声卡、采集卡等扩展卡的外接输出接口，也不会影响线材的插拔操作，安装后不需要拆卸覆盖件就能完成所有外接设备的接线操作。
