制壳机顶部外板框架结构设计

项目分类:3D打印机 发布时间:2021-12-04 ID:425849
  • 制壳机顶部外板框架结构设计
  • 制壳机顶部外板框架结构设计
  • 制壳机顶部外板框架结构设计
  • 制壳机顶部外板框架结构设计

  这套制壳机顶部外面板结构,主要面向Casemaker系列PC建筑3D打印平台的上部封装需求,实际应用场景集中在建筑3D打印设备的主机防护、上部构件安装承载以及打印作业过程中的结构限位环节。从实际设备运行逻辑来看,该面板并非单一的覆盖件,而是承担了顶部嵌框盖安装基准、上部走线防护、框架结构补强的多重作用,设计之初就明确要和通用款3D打印嵌框盖完成适配组装,不需要额外做安装位的二次改制。

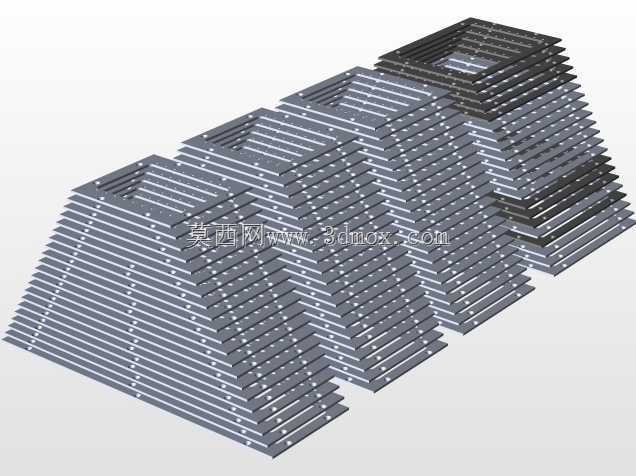

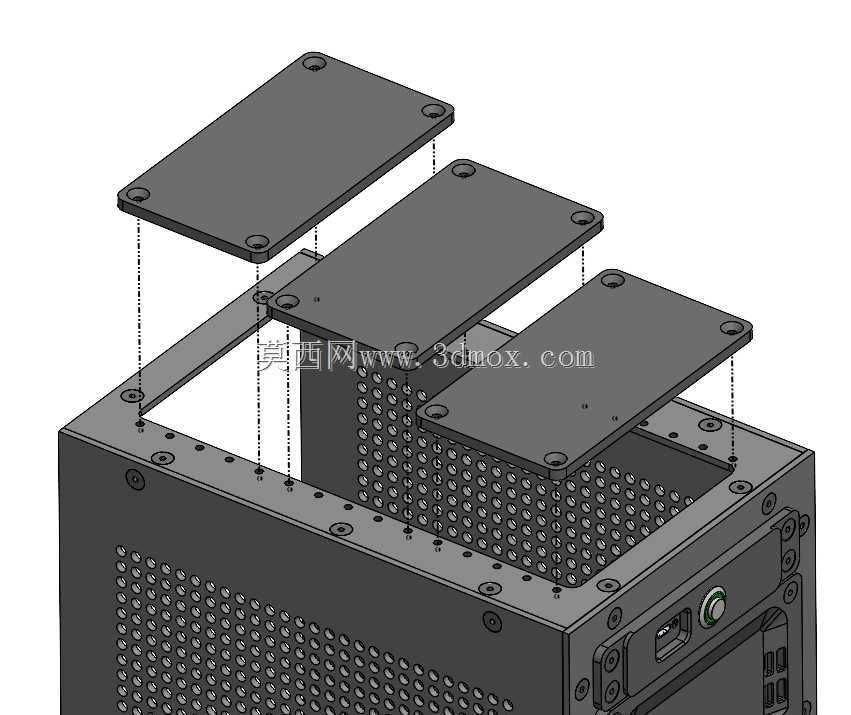

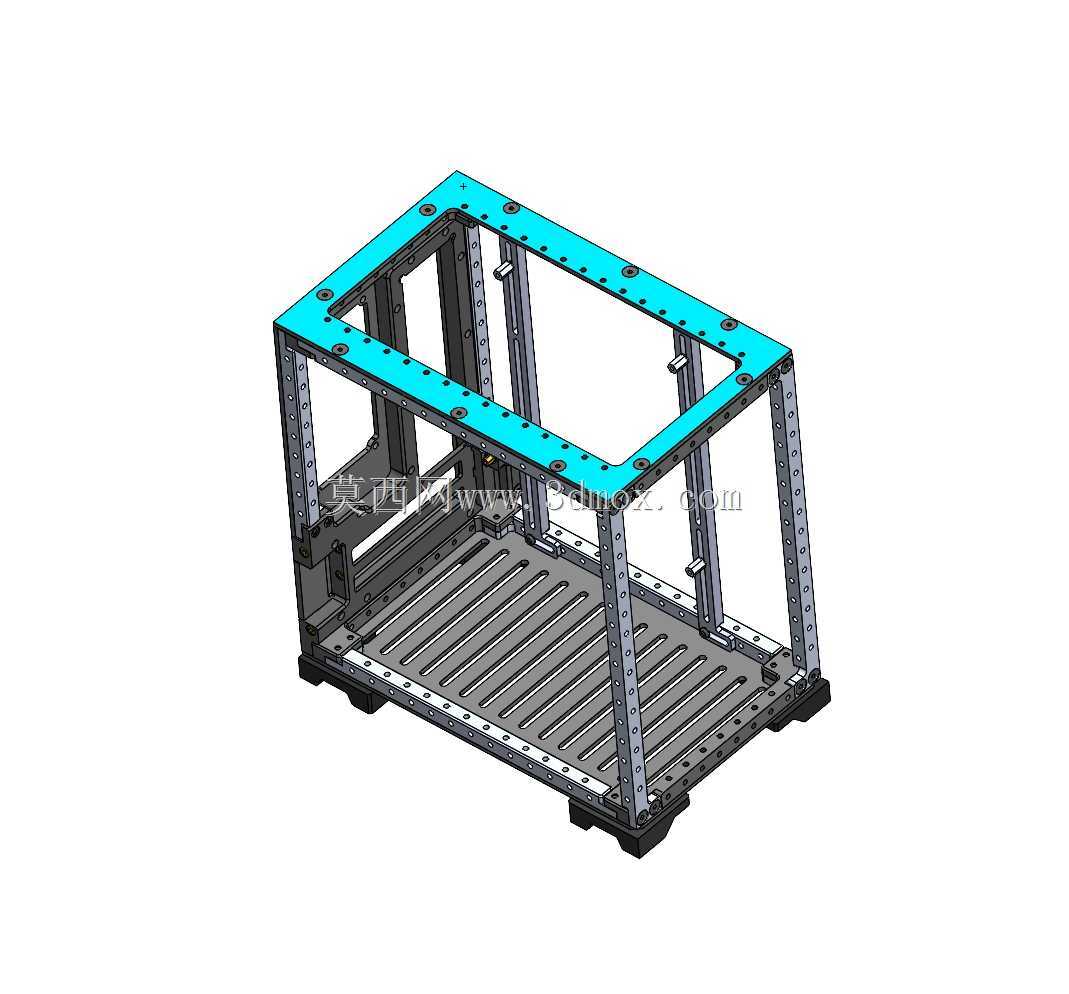

  从结构设计思路来看,整体采用铝型材立柱配合钣金折弯底座、顶部蓝色阳极氧化安装面板的组合形式,没有采用一体化焊接框架,核心是考虑到现场组装、后期维护拆解的便利性——四根带等距安装孔的铝型材立柱作为主要竖向承载构件,孔位按照通用工业铝型材的槽距标准排布,既可以适配顶部面板的安装高度微调,也能为侧面护板、内部走线槽、打印头横向移动导轨的侧装预留足够的固定点位。顶部的蓝色面板采用整体钣金折弯加工,四周预留的沉头安装孔位和铝型材立柱的端面精准对位,中间的大尺寸镂空区域是为嵌框盖预留的安装空间,镂空边缘的翻边结构做了15度的倒角处理,既可以提升面板自身的结构刚度,避免大尺寸薄板出现受力翘曲,也能在嵌框盖安装时起到导向定位作用,减少现场安装的对位调整时间。

  底座部分采用带防滑减震垫的钣金折弯底托,底托表面冲压出平行排布的加强筋结构,一方面可以提升底座的承重能力,避免设备长期放置出现底座变形,另一方面平行的筋条也能为内部电气元件、管线排布提供规整的敷设空间,减少管线杂乱导致的后期维护难度。底部四个角位的黑色减震垫采用硬度65度的丁腈橡胶材质,既可以缓冲设备运行过程中打印头移动产生的振动,避免振动传导到地面影响打印精度,也能起到防滑作用,保证设备在平整地面放置时不会出现移位。

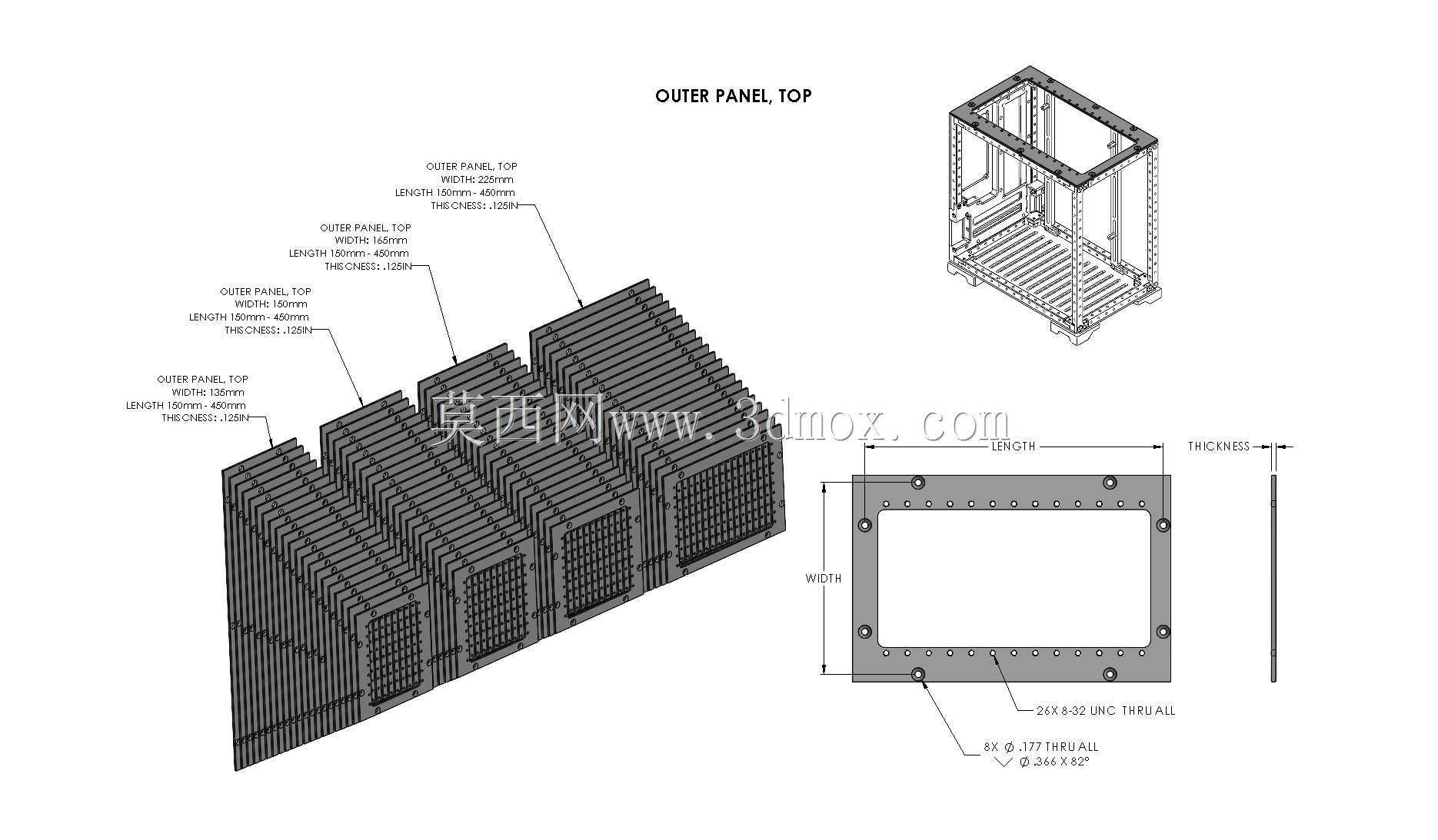

  从安装边界尺寸来看,整体框架的长宽尺寸严格匹配Casemaker系列打印平台的主机上部安装位,竖向高度控制在嵌框盖安装完成后,顶部突出高度不超过50mm,不会额外增加设备的整体运输高度,适配标准集装箱的内部装载尺寸要求。安装接口方面,顶部面板的孔位完全兼容通用嵌框盖的安装孔距,不需要在现场重新钻孔攻丝,立柱上的预留槽位可以适配M5、M6两种规格的T型螺栓,满足不同侧装附件的固定需求。实际使用过程中,该面板结构可以承受顶部不超过15kg的附加载荷,比如安装顶部照明模块、耗材悬挂架、排风管路接口等附件,不会出现面板变形或者连接松动的问题。

  从功能特性来看,这套结构的设计充分考虑了3D打印建筑设备的现场使用环境——工地现场粉尘大、偶尔有建筑浆料飞溅的情况,顶部面板的拼接缝隙都做了错位折弯处理,避免粉尘、浆料从缝隙进入设备内部,铝型材和钣金件的表面都做了耐磨防腐蚀处理,能够适应工地现场的高湿度、多粉尘的使用环境,不会短时间出现锈蚀或者涂层脱落的问题。框架的竖向立柱采用对称排布设计,左右两侧的安装孔位完全一致,后期如果需要加装侧面防护门、操作面板支架等附件,不需要重新做结构改制,直接利用现有孔位就能完成安装,拓展性较强。另外,整体结构的所有连接点都采用可拆卸的螺栓连接,没有采用不可拆卸的铆接或者焊接结构,某个构件出现变形损坏时,可以单独拆解更换,不需要整体更换框架,降低后期的维护成本。

  在实际建模过程中,所有安装孔位的位置度公差控制在0.2mm以内,铝型材的选型按照承载要求做了刚度校核,确保在最大载荷下的竖向变形量不超过0.1mm,不会因为框架变形影响顶部嵌框盖的安装精度,进而影响打印过程中的顶部密封效果。底座的加强筋排布经过受力仿真优化,在保证整体刚度的前提下,尽可能减少钣金材料的用量,控制整体结构的重量,方便设备的搬运和组装。
