制壳机外地板承载安装结构设计

　　在精密壳体加工生产线的工位搭建环节，制壳机外地板是承担工位承载、部件定位与框架衔接的核心结构件，其设计合理性直接影响整条制壳工位的运行稳定性与部件安装精度。从实际产线应用场景来看，该结构多用于PC类壳体加工的模块化建筑平台工位，作为工位底部的承载基准面，既要承接工位上排布的多组导向、定位组件的静载荷，也要承受壳体工件输送、定位过程中产生的交变冲击载荷，同时还要和周边的铝型材防护框架、侧边输送轨道实现精准的安装对接，避免工位运行过程中出现面板偏移、部件错位的问题。

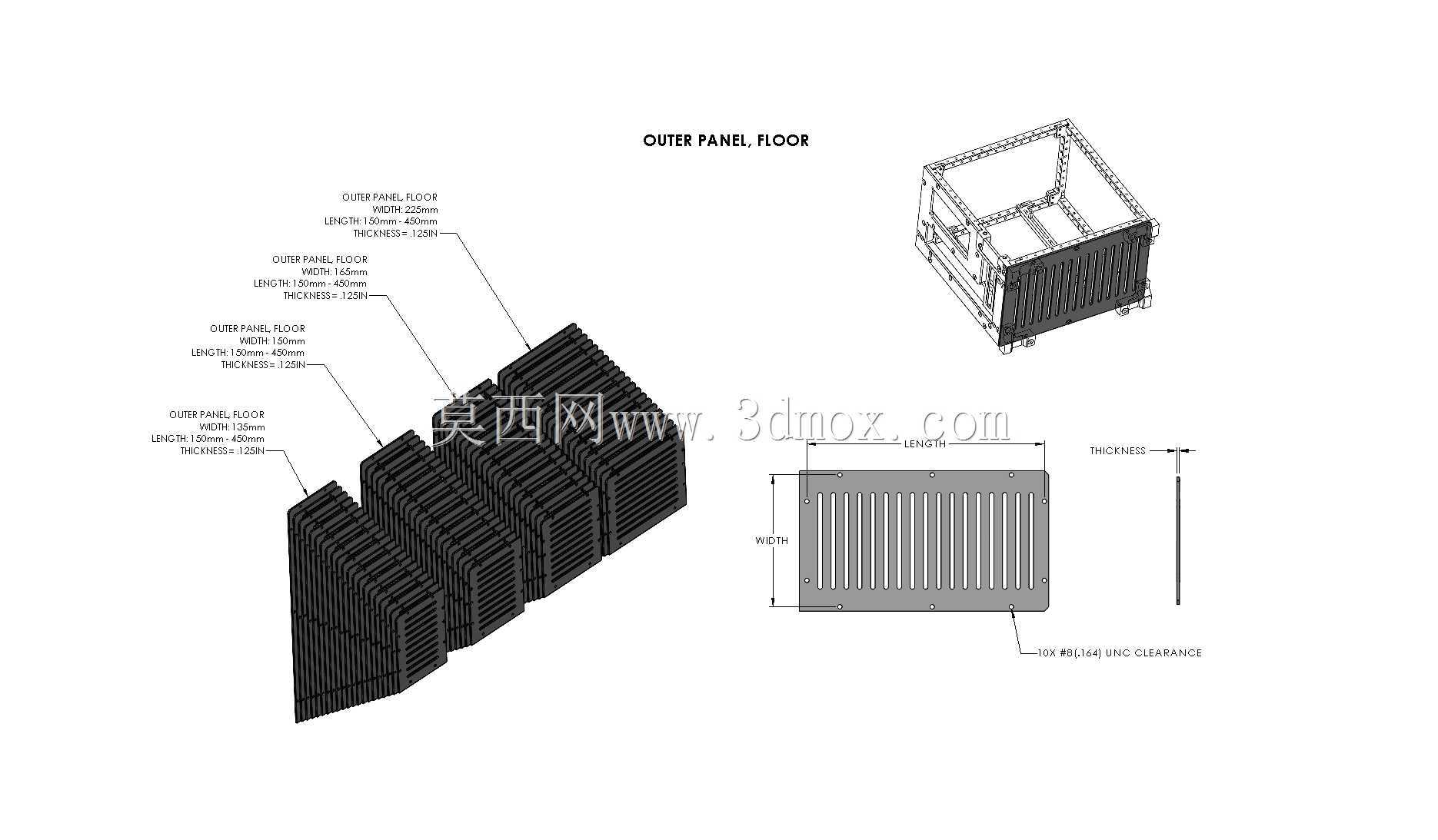

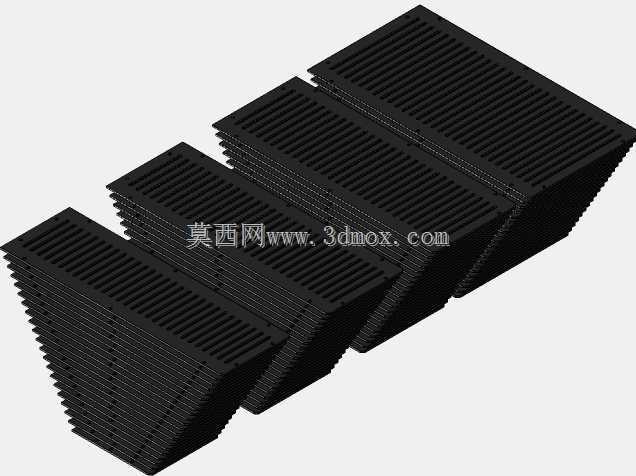

　　从功能特性层面拆解，该外地板采用带密集长条形开槽的面板结构，开槽方向沿工件输送走向排布，一方面可以大幅降低面板自身重量，减少底部支撑结构的载荷负担，另一方面开槽结构可作为安装调节槽使用，工位上的定位挡块、导向条、检测元件支架都可以通过槽内的T型螺栓实现位置灵活调整，适配不同尺寸规格的壳体加工需求，无需在面板上重新打孔攻丝，大幅缩短工位换型调整的时间。面板边缘做了加厚包边处理，所有和框架连接的安装位都预留了沉孔结构，螺栓安装后头部完全沉入沉孔内，不会突出面板表面，避免对工件输送、人员操作造成剐蹭风险，面板表面做了硬质氧化处理，耐磨性能优于普通冷轧钢板面板，长期受工件摩擦也不会出现表层脱落、锈蚀的问题。

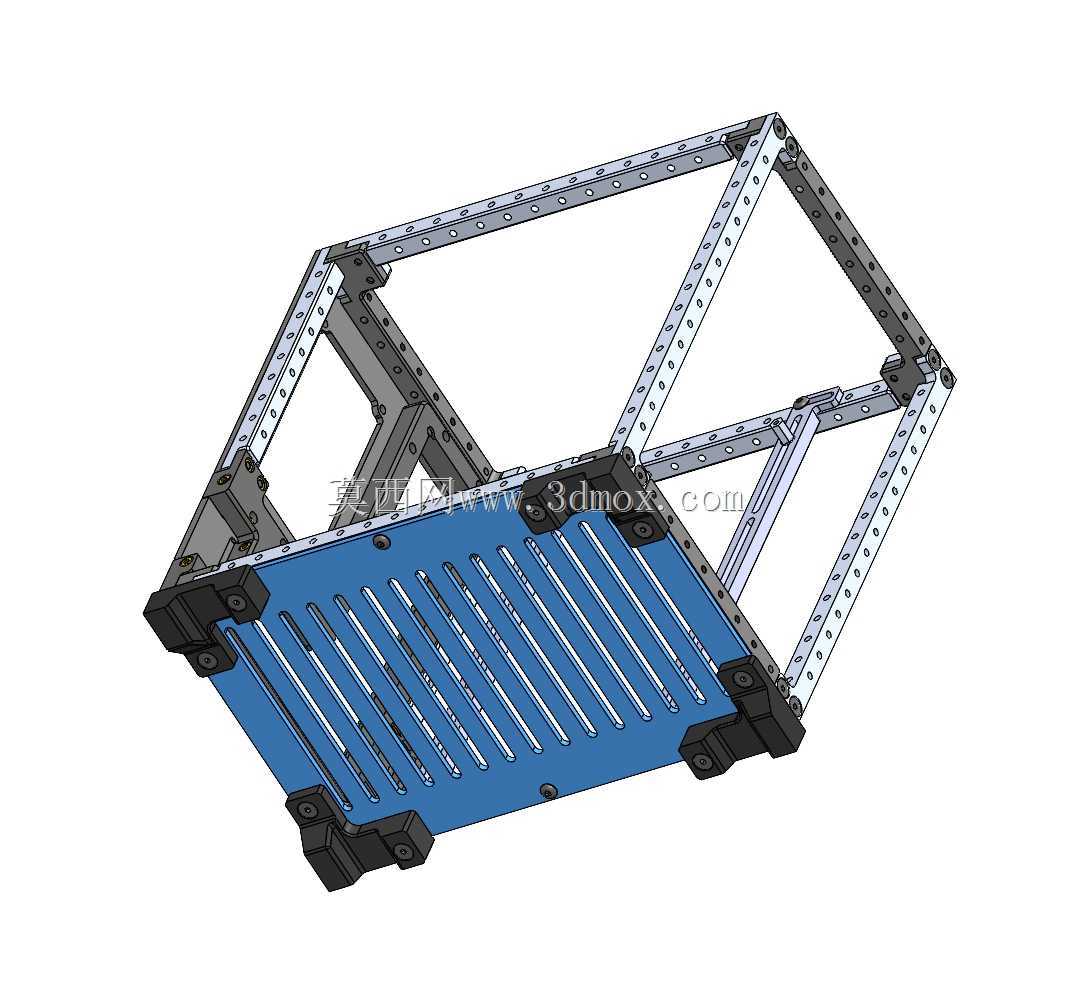

　　设计思路上，该结构优先考虑模块化适配性，整体框架采用标准工业铝型材拼接而成，铝型材的槽口规格统一为行业通用的8mm槽宽，所有连接角件、固定块都采用标准件，无需单独定制非标连接件，后期维护更换配件时可以直接采购标准件替换，降低运维成本。面板和铝型材框架的连接采用嵌入式固定方式，面板四周嵌入铝型材的卡槽内，再通过侧边的紧定螺钉实现锁紧，相比传统的表面螺栓固定方式，连接强度更高，不会出现长期受载后面板下沉、螺栓松动的问题。框架的四个角位都设计了带安装孔的支撑脚座，脚座上预留了水平调节螺栓的安装位，现场安装时可以通过调节螺栓调整整个地板结构的水平度，保证工位上的输送组件、定位组件处于同一水平基准面，避免壳体工件输送过程中出现卡滞、偏移的问题。

　　关于外形尺寸与安装边界，该外地板整体为矩形框架结构，长宽尺寸适配常规制壳机工位的占地需求，框架整体高度控制在标准工位操作高度范围内，操作人员站立作业时无需弯腰即可完成工件取放、参数调整等操作。安装边界上，框架侧边预留了和相邻输送段对接的安装孔位，孔位间距和标准输送线的连接孔位完全匹配，可直接和上下游的输送轨道实现无缝对接，无需额外制作转接板；面板下方预留了足够的走线空间，工位上的传感器、执行器的线缆可以通过面板的开槽直接引入下方空间，沿铝型材的内置槽布线，线缆不会外露在面板表面，既美观也避免线缆被工件剐蹭破损。框架的支撑脚座安装孔位采用长圆孔设计，现场安装时允许一定的位置调整量，抵消地面预埋安装孔的位置误差，降低现场安装的施工难度。

　　从结构强度校核的角度来看，面板的厚度选型经过载荷验算，在满载荷工况下，面板中部的最大挠度控制在允许范围内，不会出现明显的形变，保证工位上的定位组件始终保持精准位置。所有连接部位的螺栓选型都考虑了防松需求，采用带尼龙防松圈的内六角螺栓，设备长期运行产生的振动也不会导致螺栓松动，减少日常维护的紧固频次。面板上的开槽边缘都做了倒角处理，没有尖锐毛刺，安装调整配件时不会划伤操作人员的手部，也不会刮伤工件表面。
