饲料给料机用法兰连接式止回阀结构设计

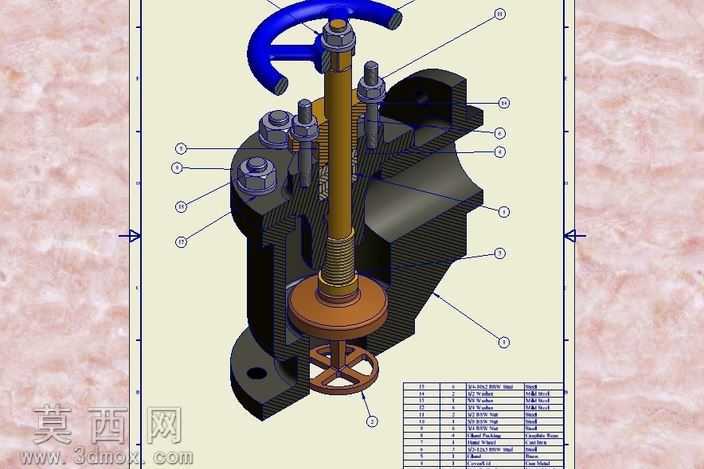

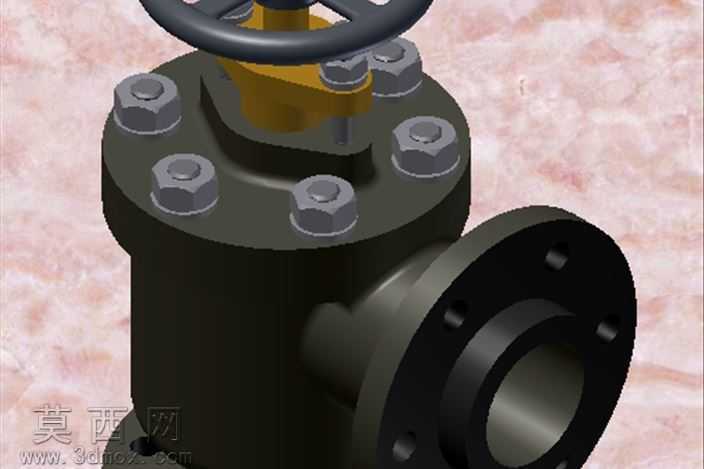

本作品为适配饲料给料机工况的角式法兰止回阀三维模型，建模阶段采用Autodesk Inventor完成全参数化结构搭建，严格遵循工业阀门设计规范还原各部件尺寸比例与装配关系。模型完整构建了阀体、阀盖、手轮、阀杆、密封组件、连接螺栓、法兰端等全部核心结构，阀体采用角式流道设计，可适配管路直角转向的安装场景，法兰端按照通用管道法兰标准开设螺栓孔，保证与现场管路的安装兼容性。渲染阶段针对不同部件赋予对应写实材质：阀体与阀盖采用铸钢哑光深灰材质，还原工业铸造阀门的金属质感；顶部手轮采用黑色酚醛树脂材质，模拟操作部件的防滑哑光触感；连接螺栓采用镀锌亮面金属材质，区分紧固件与主阀体的材质差异；阀杆传动部位采用黄铜材质，凸显传动部件的耐磨金属特性；密封部位添加橡胶材质的哑光质感，还原密封件的物理属性。结构设计上，该止回阀采用升降式止回结构搭配顶部手动操作组件，既可以依靠介质压力实现自动止回，防止饲料输送管路中介质倒流，避免给料机因介质回流出现堵塞、物料反喷的工况问题，也可通过顶部手轮实现手动截断操作，兼顾自动止回与手动控制的双重功能。螺栓连接的阀盖结构方便后期拆解维护，密封组件采用软硬结合的密封形式，可适配饲料输送过程中含尘、含细小颗粒的介质工况，减少颗粒卡滞导致的密封失效问题。建模过程中对所有配合面做了公差适配处理，螺栓与螺栓孔、阀杆与填料函、阀瓣与阀座的配合关系均符合机械装配要求，无干涉错位问题，可直接用于虚拟装配验证、工况模拟演示以及生产加工的参考依据，整体结构紧凑，安装适配性强，完全匹配饲料加工生产线给料环节的管路使用需求。
