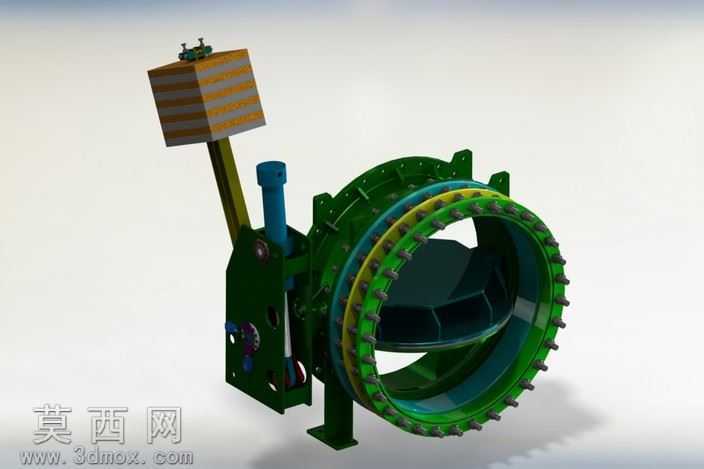

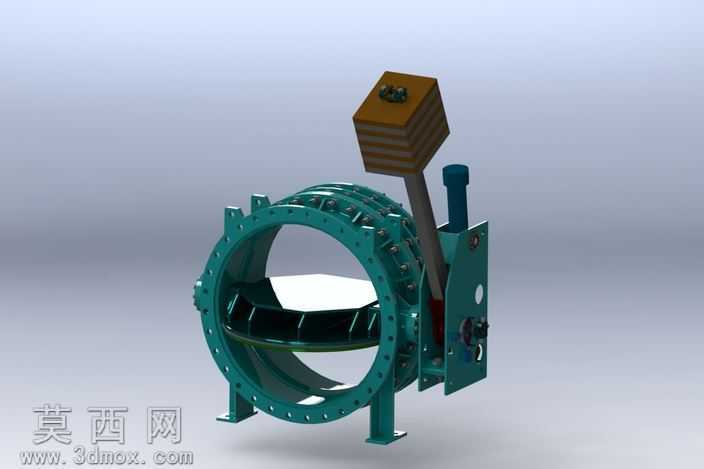

DN1200大口径法兰式蝶阀三维结构设计

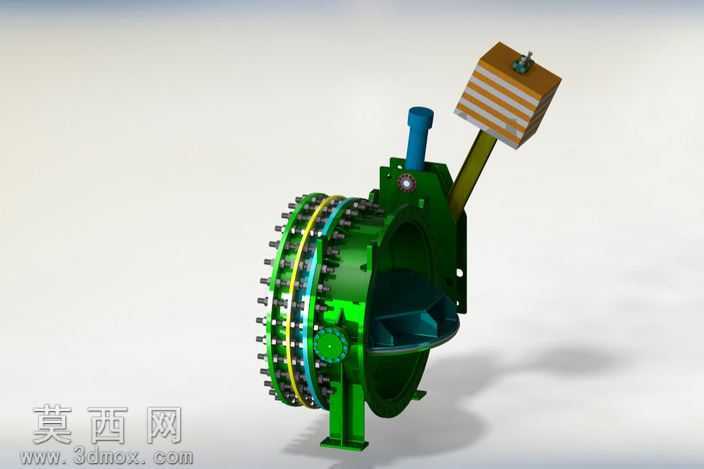

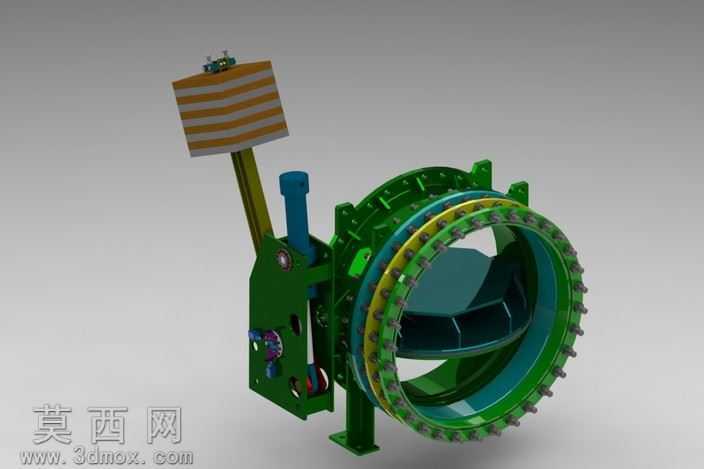

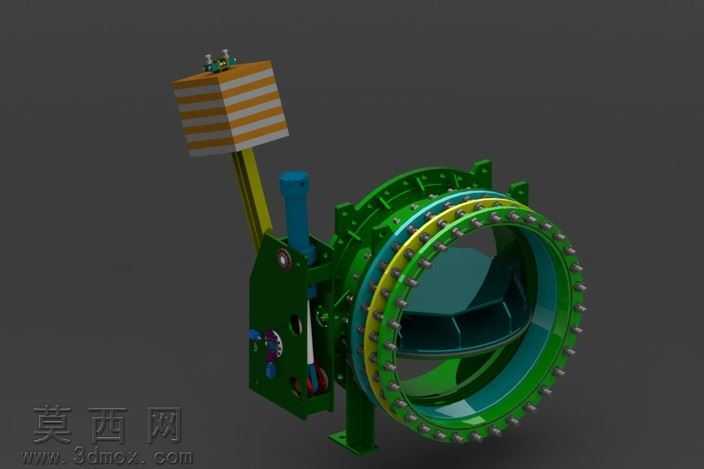

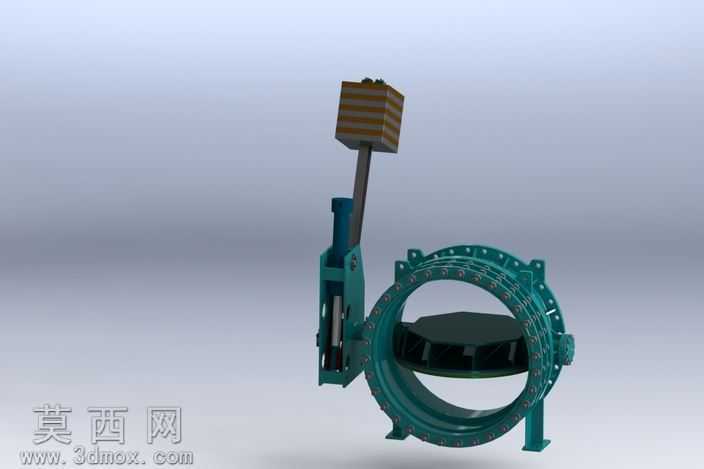

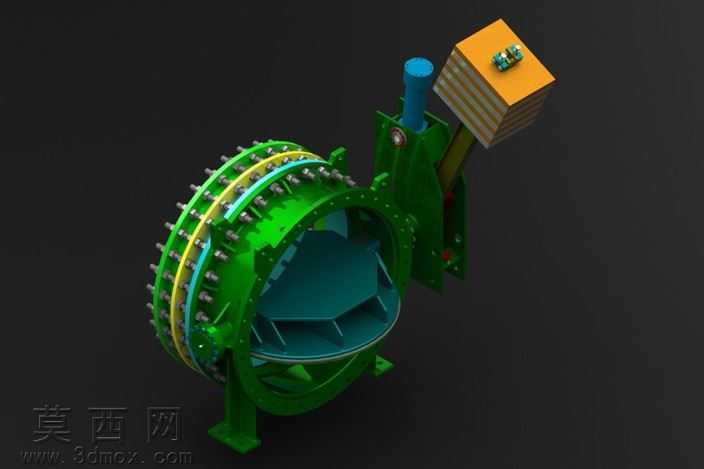

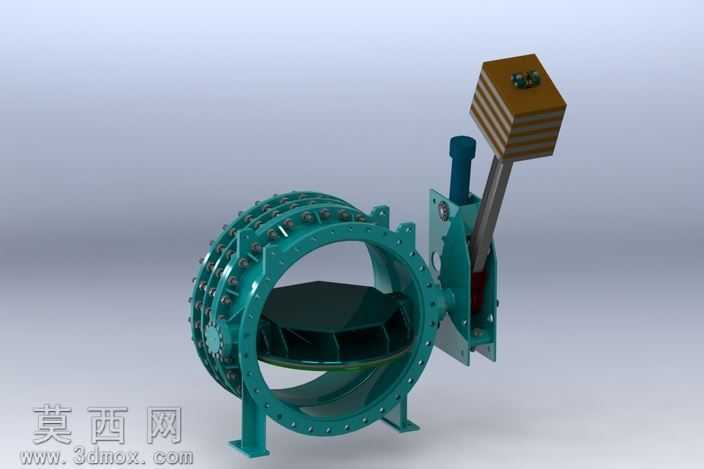

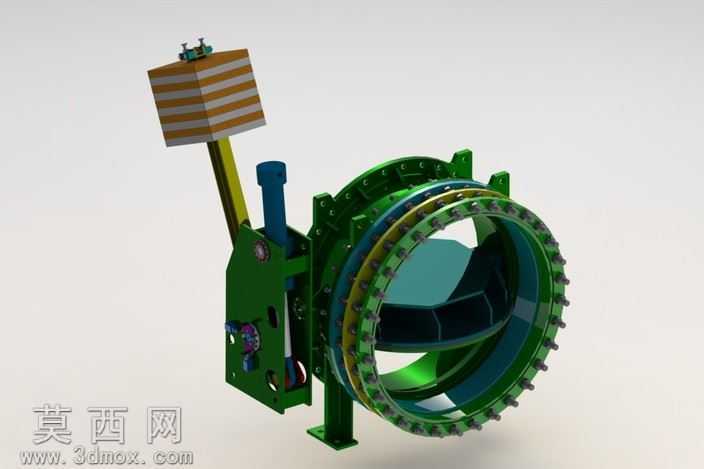

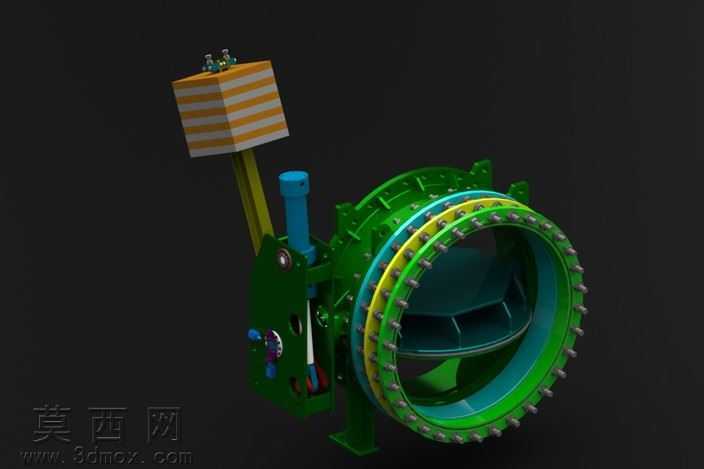

本模型为DN1200规格法兰式蝶阀的完整三维设计成果，建模过程严格遵循DIN2501 PN16法兰标准开展参数化绘制，首先以管道公称通径为基准确定阀体整体轮廓尺寸，采用拉伸、旋转、布尔运算等基础建模命令构建阀体的中空流道结构，法兰端面上的螺栓孔采用圆周阵列方式完成排布，确保孔位间距、孔径与对应压力等级的法兰标准完全匹配，避免实际装配中出现干涉错位问题。阀板部分采用流线型弧面结构设计，建模时通过曲面放样命令生成阀板的密封贴合面，保证阀板闭合时能与阀座密封圈实现完整面接触，满足低压工况下的密封性能要求。驱动侧的结构包含手动操作箱体、传动连杆与阀杆连接组件，各部件间的装配关系完全按照实际机械传动逻辑设置，添加了同轴度、面重合等装配约束，可直观展示阀杆带动阀板转动实现启闭的运动过程。材质渲染阶段，阀体、阀板等过流部件采用铸钢哑光金属材质，表面添加细微的铸造纹理还原真实工业铸件质感，驱动装置的操作箱体采用灰铸铁材质表现，操作手柄部分添加防滑纹理与警示色涂装，密封件部位采用黑色橡胶材质区分，不同部件的材质质感差异清晰，可快速识别各功能结构。设计过程中重点考量了大口径蝶阀的结构强度需求，在阀体外侧添加了环形加强筋结构，通过筋板的阵列排布提升阀体承压能力，底部设置的支撑脚结构建模时同步完成安装孔位设计，方便现场安装固定。整体模型完整还原了法兰式蝶阀从外部连接结构到内部传动组件的全部细节，各部件可单独拆分查看内部构造，既可以用于管道系统的整体装配排布演示，也可作为大口径阀门结构设计的参考样本，帮助设计人员快速理解法兰蝶阀的装配逻辑与尺寸匹配关系，为同类型阀门的参数化改型设计提供可靠的三维参照。
