三维铣削用鸡蛋形曲面加工工装

　　在多轴数控铣削加工领域，复杂曲面的成型加工一直是工艺落地的难点，尤其是类球面、连续变曲率曲面的加工，对工装的定位稳定性、曲面贴合度都有极高要求，这款针对三维铣削工序设计的鸡蛋形曲面加工工装，正是为解决小尺寸连续凸曲面加工的装夹痛点开发的。从实际加工场景来看，这类工装主要适配立式加工中心、五轴联动铣削设备的小规格曲面零件加工工序，常见于精密模具型腔预加工、小型曲面结构件的粗精铣工序，能够在加工过程中为坯料提供稳定的支撑，避免薄壁类曲面坯料在铣削力作用下产生振颤，让刀具走刀路径能够完整覆盖双凸点连续曲面的全部加工区域，不会出现常规平口钳装夹导致的加工干涉问题。

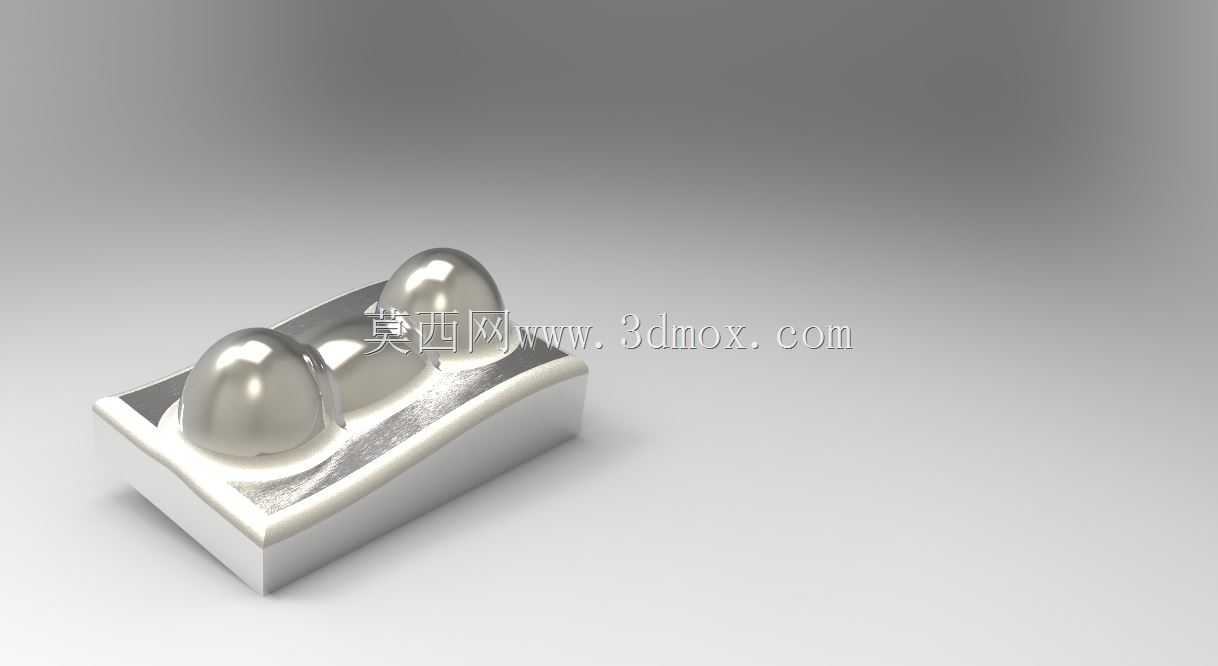

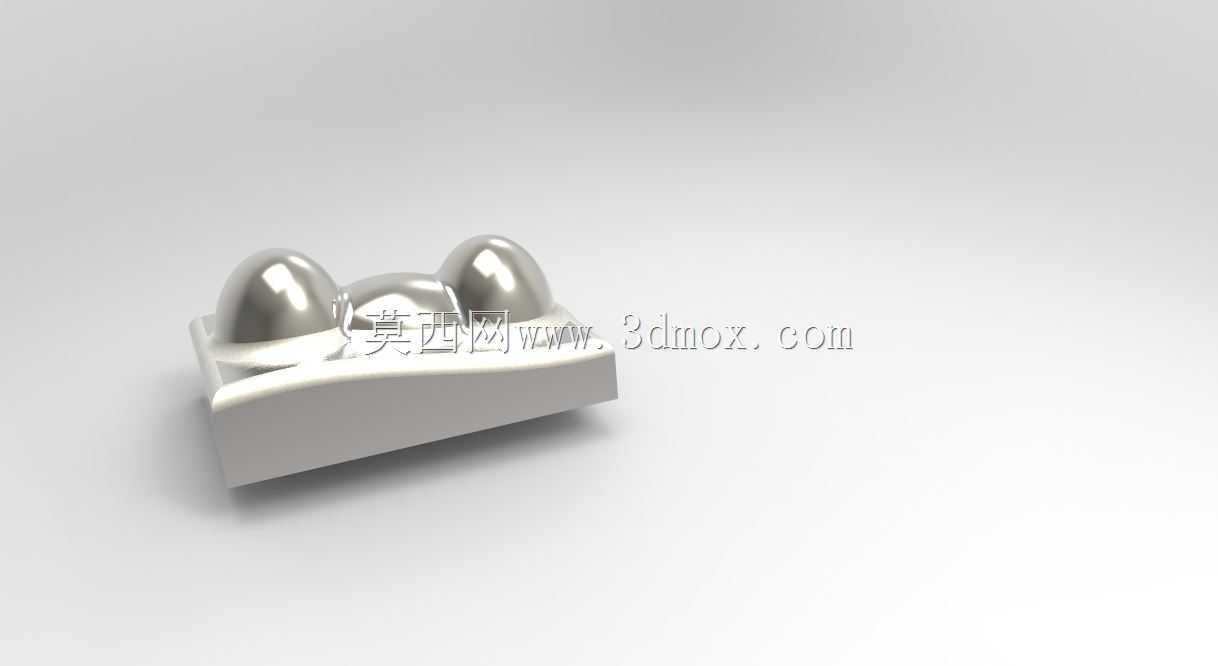

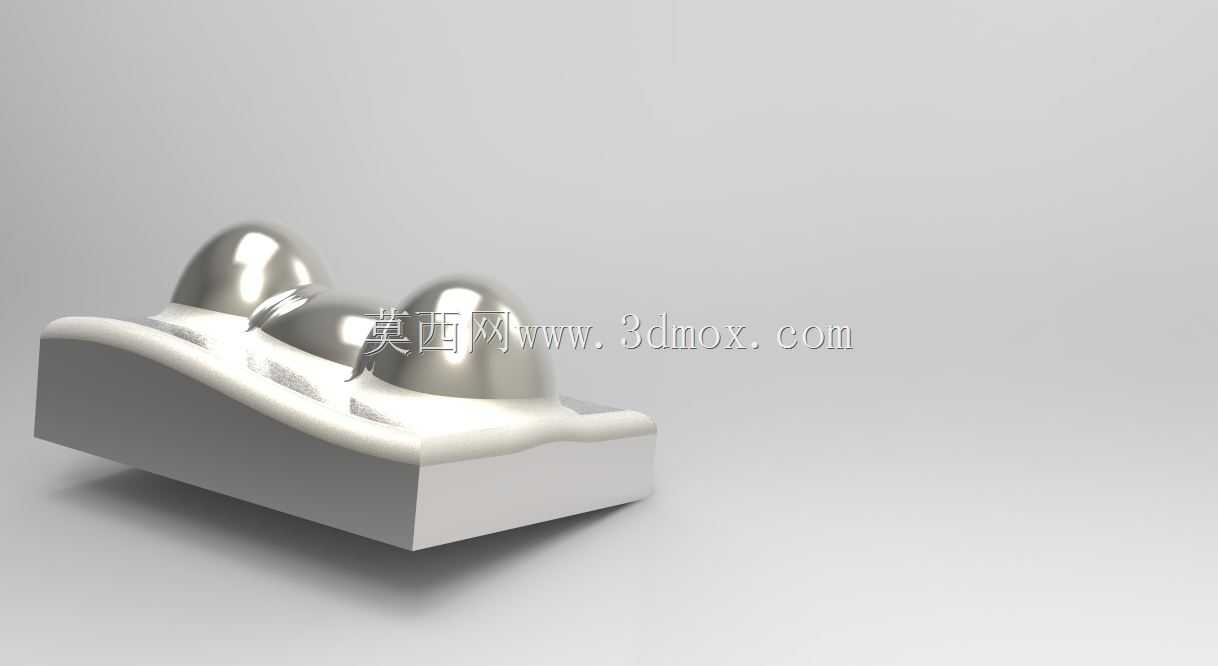

　　从结构设计逻辑来看，工装主体采用一体化的基座承托结构，基座底部为平面安装基准，能够直接匹配机床工作台的T型槽安装位，安装时通过压板压紧基座两侧的工艺台阶即可完成固定，不需要额外制作转接板，安装边界控制在小型加工中心的常用工作台行程范围内，不会占用过多的工作台操作空间。基座上方的承托面采用与待加工鸡蛋形曲面反向拟合的成型支撑面，两个凸起的球面承托位能够精准贴合坯料的下曲面，在粗加工大进给铣削时，能够将刀具作用在坯料上的径向铣削力均匀分散到整个承托面上，避免局部应力集中导致的坯料变形。承托面与基座侧壁之间做了平滑的圆弧过渡，一方面是为了减少加工时的应力集中，提升工装自身的结构刚性，另一方面也能避免刀具在走刀到曲面边缘时与工装侧壁发生撞刀，给刀具路径留出足够的安全避让空间。

　　在功能特性上，这款工装没有采用复杂的气动或液压夹紧结构，而是依靠成型面的贴合定位配合侧面的隐形压紧点实现装夹，压紧点设置在曲面加工区域的外侧，不会对刀具的走刀路径造成遮挡，能够支持刀具从0到180度的摆角加工，完整覆盖两个鸡蛋形凸曲面的全部加工面，不需要二次装夹翻面就能完成整个曲面的粗、精加工，有效减少多次装夹带来的定位误差。工装的承托曲面在设计时预留了0.1mm的工艺避让间隙，避免坯料在粗加工后产生轻微变形导致无法顺利装夹，同时间隙值控制在极小范围内，不会因为间隙过大导致加工时坯料产生位移。从实际使用的角度出发，工装的所有棱边都做了倒角处理，操作人员在上下料时不会被锋利的边缘划伤，基座的侧面设计了起吊螺纹孔，在工装整体重量超出人工搬运范围时，可以通过吊环完成吊装转运，适配不同规模加工车间的操作习惯。

　　设计过程中，首先是基于待加工鸡蛋形曲面的数模提取反向曲面作为支撑面的基础轮廓，再结合铣削加工时的切削力参数计算基座的最小厚度，保证工装自身的固有频率避开机床主轴的常用转速区间，避免加工过程中产生共振影响表面加工质量。安装边界的设计充分考虑了常用小型加工中心的工作台尺寸、刀具伸出长度的极限范围，将工装的总高度控制在刀具有效加工行程的中段位置，让刀具在加工整个曲面时都处于最佳的切削刚性区间，减少刀具长悬伸加工带来的让刀问题。同时在工装的非工作面上设计了清晰的定位基准刻线，操作人员在安装找正时能够快速对齐工作台的坐标原点，减少找正辅助时间，提升工序的加工效率。这类工装在实际生产中，除了用于特定的鸡蛋形曲面零件加工，也可以通过更换不同的成型承托块，适配其他小尺寸连续曲面零件的铣削加工，具备一定的通用拓展性，不需要针对每一款曲面零件重新制作整体工装，能够有效降低小批量曲面零件加工的工装成本。
