2英寸节距13齿工业传动链轮结构

　　在重载链传动场景中，大节距链轮的设计合理性直接决定整套输送或传动系统的运行寿命与稳定性，2英寸节距对应的链条通常应用在矿山输送、重型物料搬运、大型农机传动、冶金设备输送线这类载荷大、传动扭矩高的工况中，13齿的齿数选择属于兼顾传动平稳性与结构紧凑性的折中方案，相比更少齿数的链轮，13齿的多边形效应更弱，传动过程中链条的上下波动幅度更小，能有效降低链条与齿槽啮合时的冲击载荷，减少运行过程中的振动与噪音，同时也不会因为齿数过多导致链轮整体外径过大，挤占设备内部的安装空间。

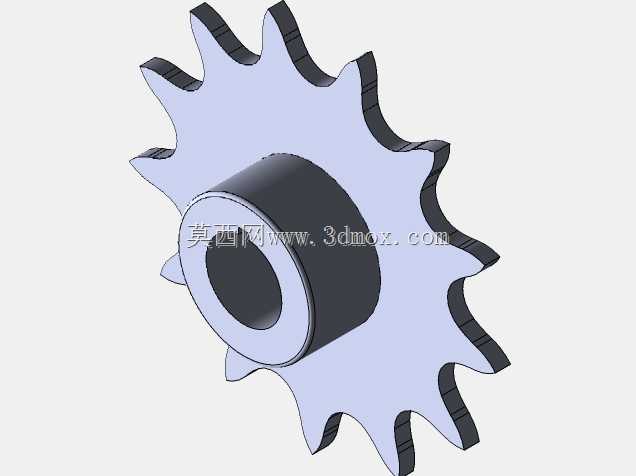

　　从结构设计来看，这款链轮采用带轮毂的一体式结构，轮毂部分的轴向长度经过匹配对应轴系的安装需求设计，中心的轴孔用于与传动轴配合，传递扭矩时可通过键连接实现周向固定，避免链轮与轴之间出现相对转动，轮毂与轮盘的过渡位置做了圆弧过渡处理，避免应力集中导致的轮盘开裂，在长期承受交变载荷的工况下，这种过渡结构能大幅提升零件的疲劳强度。轮齿部分的齿形按照对应2英寸节距滚子链的啮合参数设计，齿廓曲线保证链条滚子能顺畅进入与退出齿槽，不会出现卡滞、跳齿的问题，每个轮齿的受力面都做了对应强度校核，能承受重载下的接触应力与弯曲应力，避免轮齿折断或者过度磨损。

　　实际应用中，这类链轮通常配对同规格的滚子链使用，在安装时需要保证两轴的平行度，同时链轮的端面跳动需要控制在允许范围内，否则会加剧链条与轮齿的偏磨，缩短整套传动副的使用寿命。链轮的齿宽尺寸匹配对应链条的内节内宽，保证链条在啮合过程中不会出现侧向滑脱，轮毂的外径尺寸考虑了轴孔的键槽加工余量，同时也保证轮毂本身有足够的抗扭强度，不会在传递大扭矩时出现轮毂开裂的问题。

　　设计这类链轮时，首先需要明确传动系统的额定功率、输入转速、传动比要求，结合工况系数计算出所需的链条规格，再根据中心距、空间限制确定链轮齿数，之后按照链传动的设计标准计算链轮的节圆直径、齿顶圆直径、齿根圆直径等核心尺寸，再结合安装轴的直径确定轮毂的内径、外径与轴向长度，建模过程中需要注意轮齿的阵列均匀性，每个齿的位置度偏差需要控制在极小范围内，保证啮合时每个齿的受力均匀，避免个别轮齿载荷过大出现早期失效。

　　在重型输送设备上，这类大节距链轮往往作为主动轮或者从动轮使用，主动链轮通常安装在减速电机的输出轴端，带动链条实现物料的输送，从动轮则作为张紧或者改向使用，部分工况下还会在链轮附近配套张紧装置，避免链条长期使用后伸长导致的松旷跳齿。相比带传动，链传动的传动比更准确，不会出现打滑问题，能在恶劣的粉尘、油污环境下稳定工作，这也是这类链轮在矿山、冶金、建材这类工况较差的行业中被广泛应用的核心原因。

　　从安装边界来看，这款链轮的轴向安装尺寸由轮毂长度决定，安装时需要在轴上预留对应的轴向定位空间，通常会通过轴肩与锁紧挡圈实现链轮的轴向固定，避免运行过程中出现轴向窜动。径向尺寸上，节圆直径是核心安装参考参数，设计外围防护罩或者周边部件时，需要预留出齿顶圆的旋转空间，避免运动干涉。轮齿部分的热处理通常会根据工况选择，重载工况下会对齿面进行淬火处理，提升齿面的硬度与耐磨性，而轮毂部分则保持较好的韧性，提升抗冲击能力，兼顾整体的强度与韧性需求。

　　在建模过程中，这类零件的特征构建逻辑通常是先绘制轮盘的基础截面，拉伸得到轮盘与轮毂的基础实体，之后绘制单个轮齿的齿廓草图，通过拉伸切除或者凸台拉伸得到单个轮齿，再通过圆周阵列得到所有轮齿，之后对锐边进行倒钝处理，避免安装过程中划伤操作人员，同时也减少应力集中点。完成建模后还需要对零件进行干涉检查，模拟与对应链条、轴、键的装配关系，确认所有配合尺寸都在公差范围内，避免实际加工装配时出现尺寸不匹配的问题。
