70吨级桁架式起重机臂架结构设计

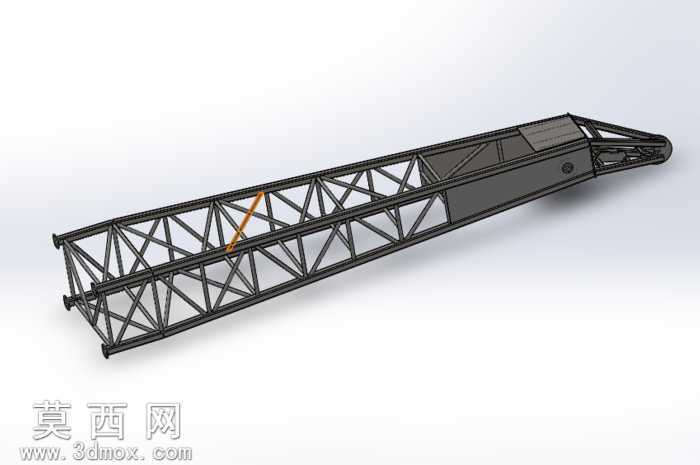

本作品为70吨级起重机的桁架式臂架三维模型，采用SolidWorks完成全参数化建模，建模过程严格遵循重型起重设备的结构设计规范，从臂架的受力特性出发搭建整体几何框架。模型整体采用空间桁架结构形式，主体由多组标准化型钢杆件通过焊接节点拼接而成，建模时对每一根弦杆、腹杆的截面尺寸、空间角度都做了精准定义，还原了桁架结构轻质高强的力学特性，既保证臂架在大吨位起吊作业下的结构刚度与强度，又尽可能降低臂架自身重量，减少起重机整车的负载负担。在材质设置上，主体承重杆件赋予低合金高强度结构钢材质，通过渲染参数调整还原金属表面的哑光防锈漆质感，节点连接部位做了焊缝细节的简化表达，臂架端部的连接铰点、滑块安装位、滑轮组安装基座都做了1:1的结构还原，能够清晰展示臂架与转台、变幅机构的连接逻辑。设计过程中充分考虑了臂架的实际作业工况，对臂架的分段连接位置做了标准化法兰接口设计，腹杆采用三角形稳定排布形式，有效分散起吊过程中的弯曲应力与剪切应力，避免局部应力集中导致的结构失效。模型还对臂架上的走台支架、线缆固定卡扣、标识安装位等附属结构做了细节建模，完整还原了真实起重机臂架的外观与结构特征，整体渲染效果清晰展示了桁架结构的空间排布逻辑，可用于起重机械的结构教学、方案展示以及后续的有限元力学分析参考，能够直观呈现大吨位桁架臂的结构设计思路与工程实现逻辑。
