气动薄型方形气缸三维结构设计

　　在自动化生产线的气动执行环节，这类薄型方形气缸的应用场景覆盖极广，从电子元器件的工装压装、轻工包装线的工件推料，到小型装配工位的夹具夹紧动作，都能见到这类结构紧凑的气动执行件身影。不同于常规长行程拉杆式气缸，这类薄型结构的核心设计初衷，就是为了适配安装空间局促的工位，尤其是在多工位转盘、紧凑式工装夹具这类对轴向安装尺寸有严格限制的场景里，它不需要额外预留拉杆的安装避让空间，能大幅压缩整套执行机构的占用体积。

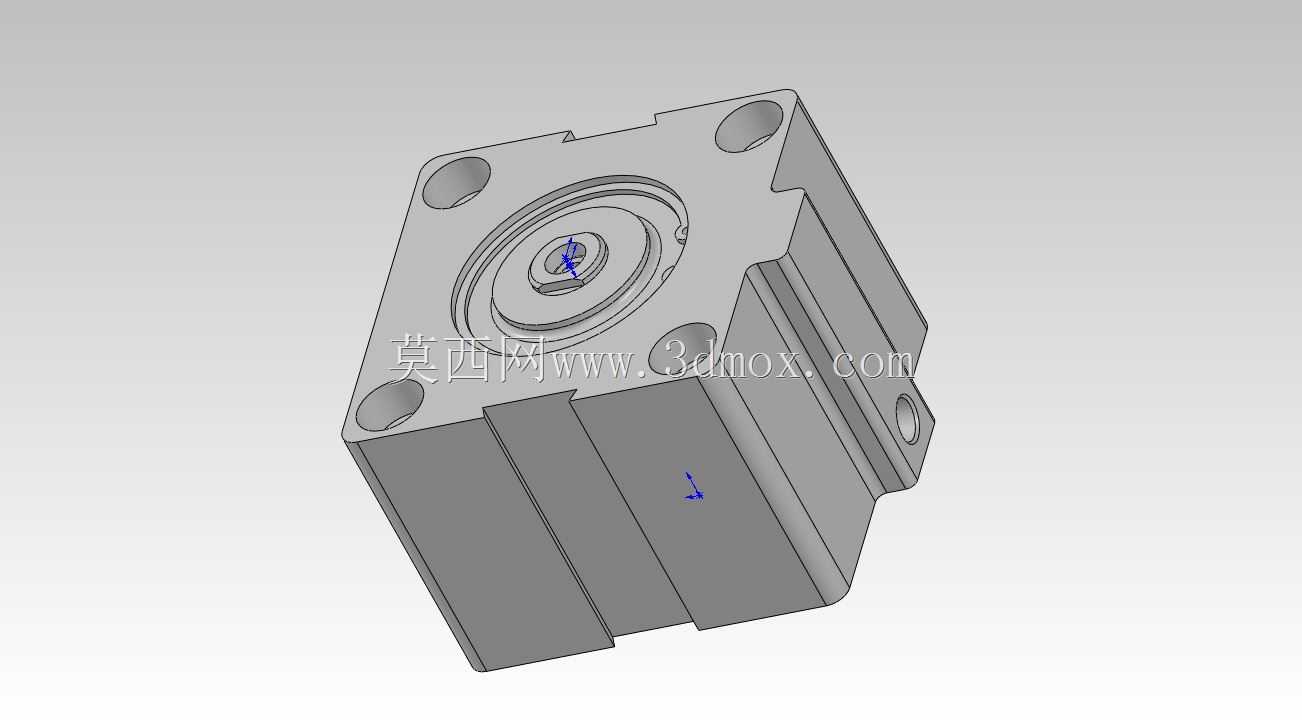

　　从实际功能特性来看，这款气缸采用轴向进排气的结构逻辑，缸体本身集成了安装法兰面，四个角位的沉头安装孔直接贯穿缸体主体，安装时不需要额外配置安装附件，直接通过内六角螺栓就能将缸体固定在工装基板上，安装定位的基准面就是缸体的方形法兰端面，能有效减少安装附件带来的累计形位公差，保证活塞杆的伸出方向与安装面的垂直度。活塞杆端部采用内螺纹连接结构，可根据实际工况搭配不同的推头、压头或者连接接头，适配不同的作业需求，比如压装工位可以配尼龙压头避免刮伤工件表面，推料工位可以配浮动接头抵消安装时的微小同轴度误差。

　　设计思路上，这款气缸走的是集成化紧凑路线，缸筒与前端法兰采用一体化的方块式结构，没有额外的缸筒外套拼接结构，既减少了密封拼接面的数量，降低了压缩空气泄漏的风险，也让整体结构的刚性更强，在承受侧向偏载的时候，方形缸体的抗形变能力要优于同缸径的圆形薄型缸。缸体侧面预留的小型气口接口，可以根据实际安装的管路走向选择不同方向的接气位置，避免管路与周边工装部件产生干涉。活塞部分采用双向密封结构，活塞密封圈与活塞杆防尘圈的选型都适配常规0.1-0.8MPa的工厂压缩空气工况，不需要额外的润滑供气结构就能满足常规使用寿命要求。

　　从安装边界尺寸来看，这款气缸的方形法兰边长与行程的比例控制在紧凑区间，以常规20缸径规格为例，法兰边长约40mm左右，10mm行程下的整体轴向厚度不到30mm，四个安装孔的孔位间距遵循通用薄型缸的安装尺寸规范，能和市面上同规格的主流薄型气缸实现安装尺寸互换，不需要重新加工工装基板的安装孔位就能完成替换。活塞杆的伸出同轴度控制在0.02mm以内，保证在高频往复动作下不会出现活塞杆卡滞、偏磨的问题。在实际选型应用中，这类气缸更适合短行程、小出力的高频动作工位，不适合长行程、大侧向负载的作业场景，设计选型时需要根据实际需要的压紧力、推料力核算缸径大小，同时要预留足够的管路安装空间，避免接气后管路弯折影响气路通畅。在三维建模过程中，这类气缸的结构重点在于密封槽的尺寸公差配合、安装孔的位置度约束，以及活塞杆与缸体的同轴度配合关系，建模时需要严格遵循气动元件的通用尺寸规范，保证模型导出的工程图能直接用于安装位的适配校验，避免在实际工装组装时出现安装干涉、尺寸不匹配的问题。
