数控车床用Lahte软颚夹持钳口结构

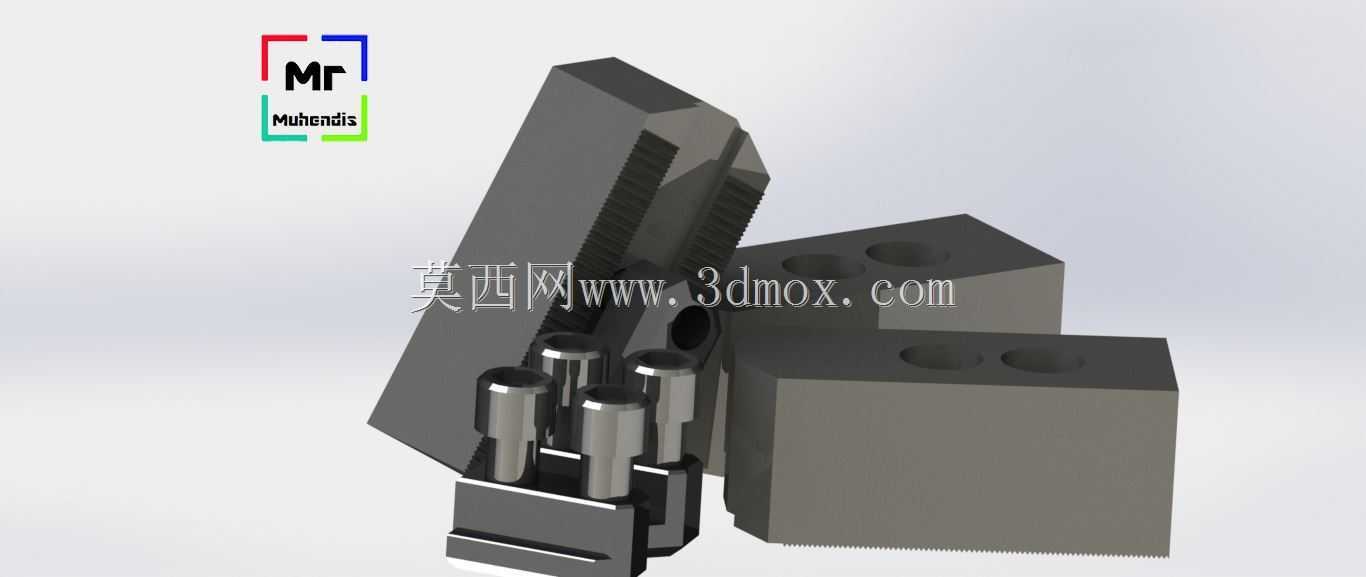

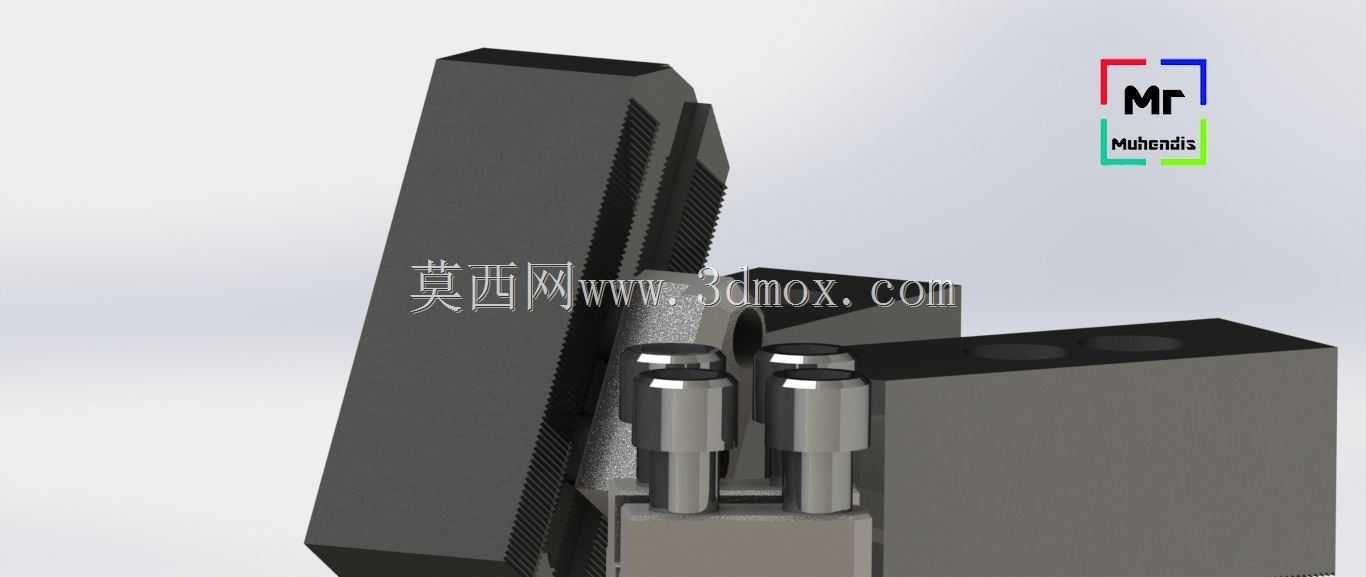

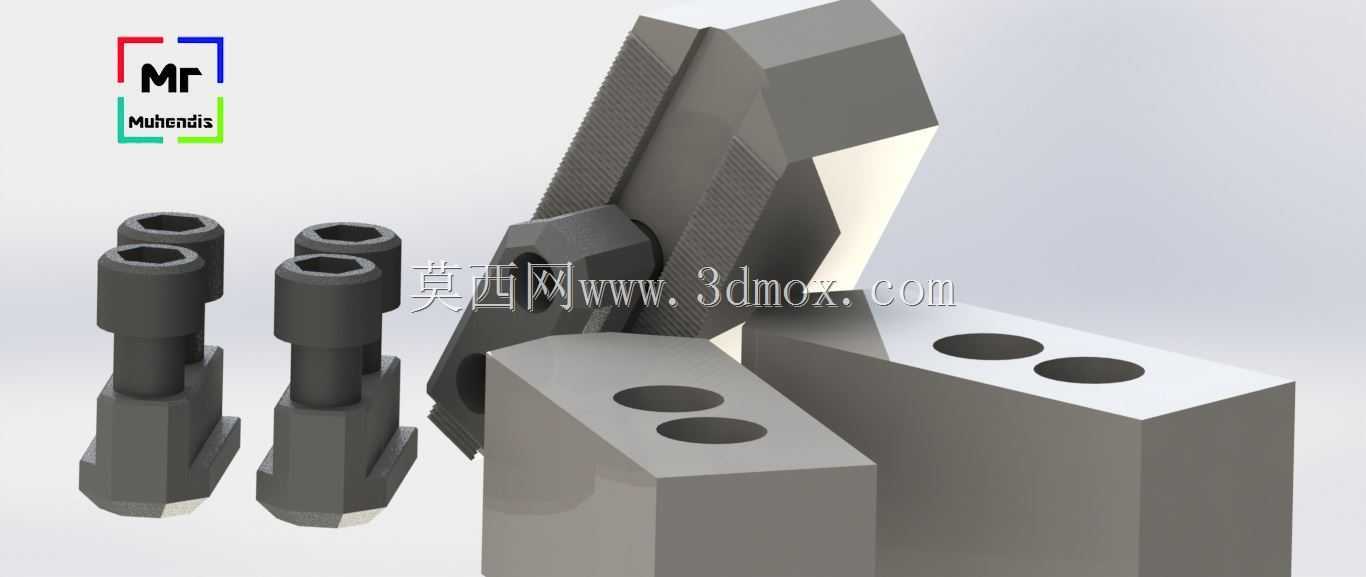

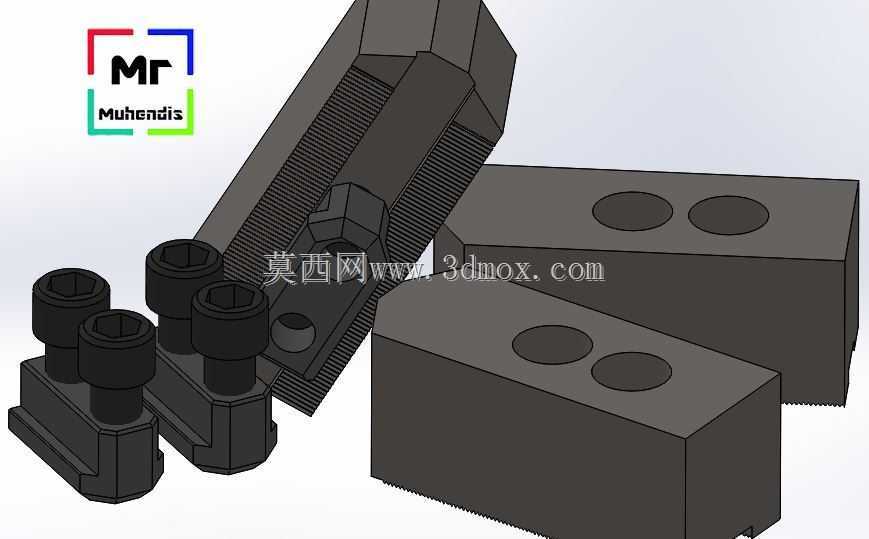

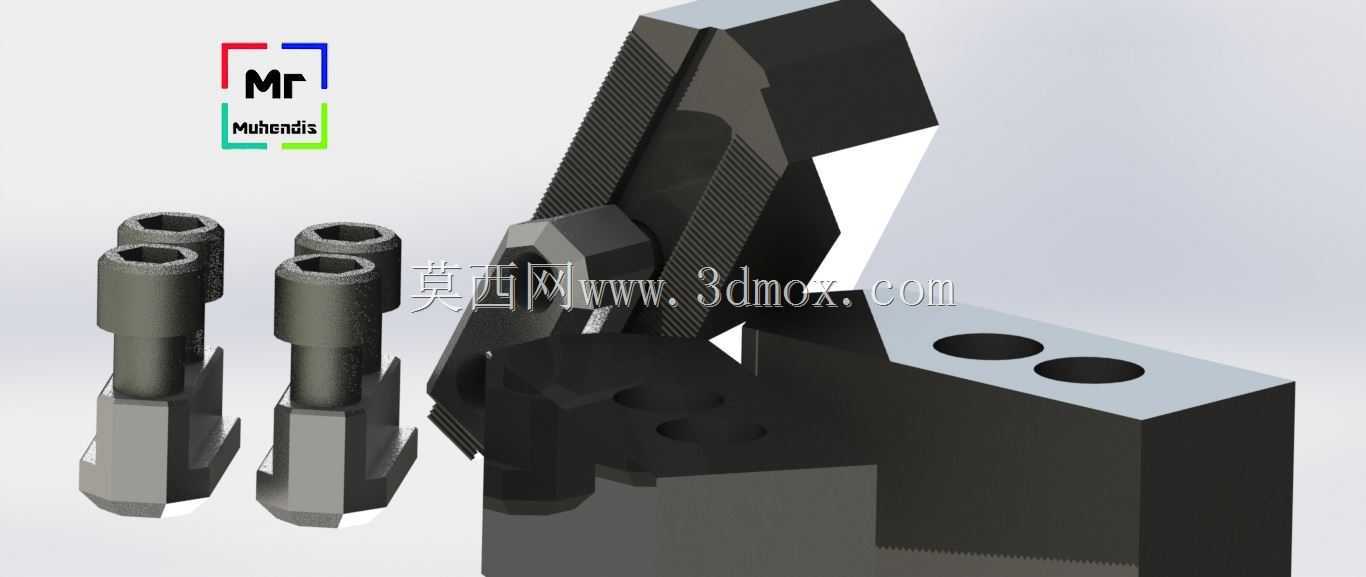

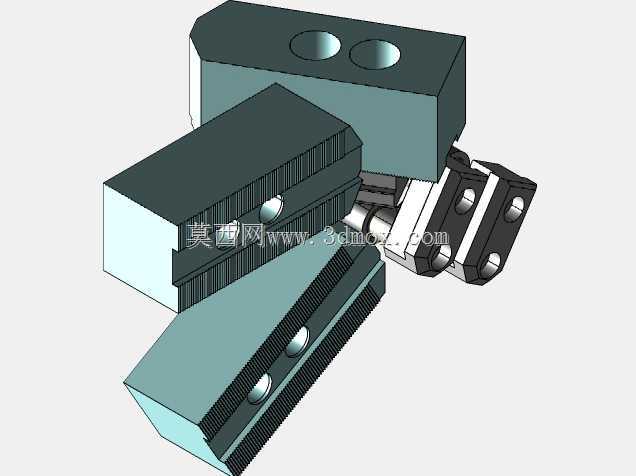

　　在数控车床的批量轴类、盘类零件加工场景中，软钳口是装夹工序里不可或缺的工装部件，区别于标准硬爪的高硬度夹持面，软颚钳口可根据待加工工件的外圆、内孔轮廓修配出完全贴合的夹持型面，能有效避免装夹过程中在工件已加工表面留下压痕、夹伤，尤其适合薄壁类零件、精加工工序的工件装夹，能大幅降低装夹变形量，提升加工后的形位公差稳定性。这套软钳口采用分体式组合结构，配套的锁紧螺栓为内六角沉头设计，安装时可直接嵌入车床卡盘的标准T型槽内，钳口基体的安装孔位间距与市面上主流斜床身数控车床的液压卡盘、手动卡盘安装槽位匹配，安装时无需额外对卡盘进行改造，只需松开原有硬爪的锁紧螺钉，将软钳口基体对准槽位推入，拧入配套螺栓即可完成初步固定。从结构设计来看，

　　钳口的夹持工作面预留了足够的修配余量，现场操作人员可根据待加工工件的实际直径，在卡盘夹紧对应尺寸的定位环状态下车削软爪夹持面，保证修配后的夹持面与车床主轴回转中心完全同轴，消除卡盘本身的爪位跳动误差，这也是软钳口能实现高精度装夹的核心设计逻辑。钳口基体的外形做了避空设计，在靠近卡盘中心的一侧做了斜角让位，避免车削过程中刀具进给时与钳口发生碰撞，尤其是在进行工件端面车削、内孔镗削工序时，合理的避空角度能让刀具在不干涉钳口的前提下完成全行程加工。配套的锁紧螺栓做了阶梯轴结构设计，螺栓头部的六角深度满足标准内六角扳手的插入深度要求，拧紧时不会出现打滑、拧圆角的问题，螺栓杆部的光杆段与钳口安装孔采用小间隙配合，能保证钳口安装后的位置精度，

　　螺纹段则与卡盘T型块的内螺纹完全适配，拧紧后可提供足够的锁紧力，避免重切削过程中钳口移位导致的工件飞出风险。在实际生产应用中，这类软钳口通常采用低碳钢或者铝合金材质加工基体，夹持面可根据加工需求镶嵌铜片、尼龙片等软质材料，进一步降低对工件表面的损伤，针对不同的加工批量，软钳口的修配次数可达到数十次，当夹持面磨损超差后，只需重新车削修配即可重复使用，相比定制专用夹具的成本更低，装夹调试速度更快，非常适合多品种小批量的柔性加工场景。从安装边界尺寸来看，钳口的总高度控制在卡盘端面以上的安全行程范围内，不会超出车床的最大回转直径限制，钳口的厚度方向尺寸也经过校核，在卡盘夹紧到最小行程时，三个软钳口之间不会发生互相干涉，

　　松开到最大行程时也不会从卡盘T型槽中脱出，整套结构的受力点经过优化，夹持力均匀分布在工件与钳口的接触面上，不会出现局部应力集中导致的工件变形。在进行异形工件装夹时，还可在软钳口的基础上进一步铣削定制型面，实现对不规则轮廓零件的可靠夹持，拓展普通三爪卡盘的装夹适配范围，减少专用夹具的投入成本。日常使用过程中，每次修配软钳口前都需要清理卡盘T型槽内的切屑、油污，保证钳口安装基面与卡盘表面完全贴合，避免因杂质垫起导致的钳口倾斜，影响装夹同轴度，锁紧螺栓时需按照对角顺序分次拧紧，保证每个钳口的锁紧力一致，避免高速旋转时出现动平衡超差的问题。
