长条式应变型称重检测承载构件

　　在工业称重计量、产线在线检重、仓储物流货位重量核验、小型自动化设备负载监测这类场景里，这类长条式的称重承载构件是力值采集环节的核心受力部件，和常见的轮辐式、悬臂梁式称重构件不同，它的长条形结构更适配狭长安装空间的受力传导需求，不需要额外做复杂的力臂转接结构就能直接完成受力到应变信号的转换。从实际使用的角度看，这类构件的核心作用是把垂直作用在其承载面上的负载力，通过自身的弹性形变传递给粘贴在基体内部的应变敏感元件，再通过惠斯通电桥结构将形变信号转换为可被采集模块识别的电信号，最终换算得到对应的重量数值，在小量程的连续称重、多点位分布式称重场景里，这种长条结构的构件可以直接替代传统的“承载板+多个单点传感器”的组合方案，

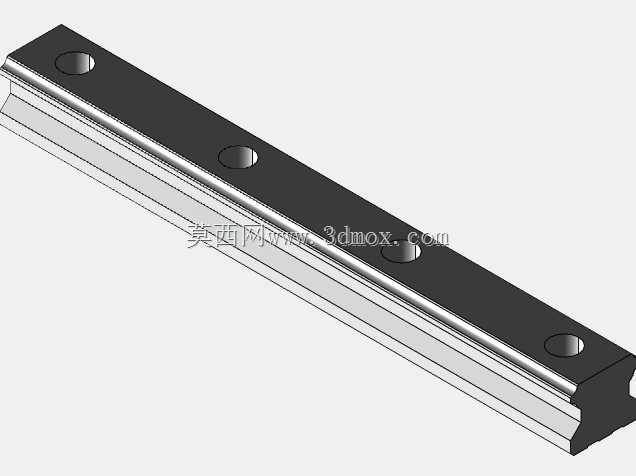

　　减少安装环节的拼接误差，也能降低整体的结构高度。做这个构件的三维建模时，首先要明确受力边界：整个构件的安装基准是底部的导轨式配合面，安装时需要将该面与设备的安装基座完全贴合，避免出现悬空点导致受力时产生附加弯矩影响测量精度；构件上表面是主要的承载接触面，设计时要保证该面的平面度公差控制在合理范围，避免负载放置时出现局部应力集中。四个沿长度方向等距分布的沉头安装孔，是用来将构件锁紧在安装基座上的，建模时要注意沉孔的深度要匹配对应规格内六角螺栓的头部高度，保证螺栓锁紧后头部不会高出承载面，避免干涉被称重物体的放置。构件的截面设计是整个结构的核心，中间的薄壁弹性区是应变集中的位置，建模时要严格控制该区域的壁厚均匀性，

　　壁厚偏差会直接导致应变传递的线性度变差，最终影响称重的精度等级；两侧的加厚凸边一方面是用来提升构件整体的抗偏载能力，避免侧向力作用时构件产生过大的侧向形变损坏应变片，另一方面也作为承载面的加强筋，防止大负载冲击时承载面出现塑性变形。从安装边界来看，这类构件的长度方向尺寸要适配安装工位的有效支撑跨度，两端的安装孔中心距要和基座上的预装螺纹孔位置完全对应，建模时要预留出安装时的调整间隙，避免加工后出现孔位错位无法装配的问题；构件的总高度要控制在设备安装空间的允许范围内，尤其是在一些对安装高度有严格限制的检重设备里，要保证构件安装后，承载面与输送面的高度差符合物料输送的高度要求，避免出现物料卡滞的问题。在实际选型应用时，这类构件的额定量程要匹配场景的最大负载，同时要预留1.2到1.5倍的安全过载余量，避免瞬时冲击负载导致构件产生不可逆的塑性形变；安装时要保证受力方向垂直于构件的承载面，尽量避免侧向力、扭转力直接作用在构件上，如果应用场景存在不可避免的侧向载荷，需要在构件周边加装侧向限位结构，限制构件的侧向位移，保护弹性敏感区不被损坏。建模过程中还要注意细节结构的处理：构件两端的倒角结构是为了安装时方便导入基座的配合槽，避免安装时边角磕碰划伤配合面；表面的发黑处理层对应的建模细节不需要额外做特征，但要在工程图里标注表面处理要求，保证构件的防锈能力和外观一致性；弹性区的表面粗糙度要达到对应的要求，保证应变片粘贴时的结合力，

　　避免长期使用后应变片脱落导致信号异常。和传统的单点式称重构件相比，这种长条式结构的优势在于可以覆盖更长的承载范围，在检测长条形工件、小尺寸连续输送物料的时候，不需要布置多个传感器就能覆盖整个检测宽度，减少了信号同步采集的成本，也降低了多传感器校准的工作量，在小型电子台秤、快递网点的小件称重设备、自动化产线的在线缺件检测工位里，这类构件的应用占比正在逐步提升。做三维建模的时候，还要考虑后续工程图输出的尺寸标注逻辑，安装孔的位置度公差、承载面的平面度公差、弹性区的壁厚尺寸公差都要在模型里做好对应的特征参考，方便后续出图时直接标注，减少二次调整的工作量；同时要注意构件的质量特性参数核对，保证模型的材质密度设置和实际使用的弹性合金钢材质一致，这样在做有限元受力分析的时候，得到的形变、应力数据才具备实际参考价值，能够提前验证弹性区的最大形变是否在应变片的允许测量范围内，避免设计完成后实际测试时出现量程不足或者过载损坏的问题。
