滚轮柱塞式模具安全微动行程检测开关

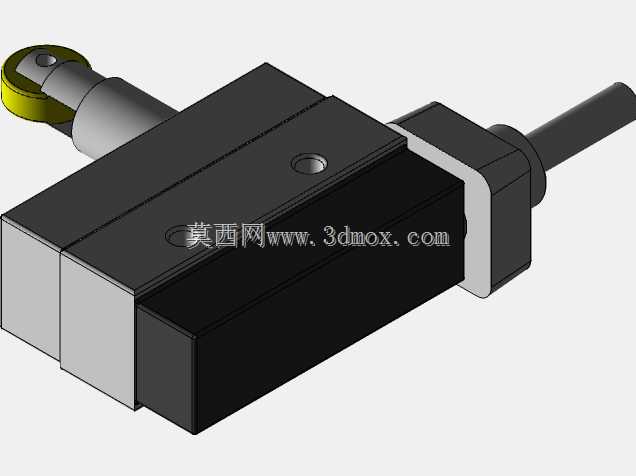

　　在冲压注塑类模具的日常运行防护体系里，这类带滚轮柱塞触发端的微动开关，是承担合模到位校验、异常位置联锁功能的核心检测元件，常被布置在模具动定模合模面的边角位置、侧抽芯滑块的行程终点、顶出板的复位限位点，一旦机构运行到预设位置，触发端受压后内部触点快速通断，就能把机械位置信号转化为电信号传递给设备控制系统，避免出现合模未到位就启动注塑、滑块未归位就合模、顶针未退回就闭模这类会直接损伤模芯、造成产品报废甚至设备故障的问题。不同于普通民用微动开关，面向模具工况设计的这款结构做了针对性的防护优化，主体外壳采用方正的高强度绝缘壳体，侧面出线位置做了阶梯式的线缆密封结构，能抵御模具周边偶尔飞溅的冷却水滴、脱模剂雾气，

　　也能承受合模过程中传递过来的持续振动，不会因为长期受振出现内部触点松脱、接线断裂的问题。触发端的滚轮柱塞结构是设计上的核心考量，相比平头按压式的触发端，滚轮结构能把垂直按压的接触转化为滚动摩擦，当被检测的运动机构从侧面滑过触发位置时，不会出现硬摩擦刮伤机构表面、也不会因为侧向力过大把柱塞顶歪卡滞，柱塞的伸缩行程预留了足够的冗余量，哪怕安装位置存在零点几毫米的装配误差，也能保证可靠触发，不会因为安装偏差出现触发失效的问题。从安装边界来看，这款开关的主体为规整长方体结构，壳体上预留的沉头安装孔可以直接通过M3或者M4的内六角螺丝固定在模具模板的铣削安装槽内，安装时不需要额外设计复杂的固定支架，只要在模板上铣出对应深度的沉台，

　　保证开关装入后触发滚轮的突出高度符合触发行程要求即可，出线方向沿壳体长度方向延伸，不会和周边的顶针、冷却水路、紧固螺丝产生空间干涉，在做模具三维结构排布的时候，只要预留出开关本体的安装空间，加上线缆弯折需要的最小半径空间，就能完成布置，不需要额外调整其他模具结构的位置。内部的触点结构采用瞬动式设计，不管触发端的按压速度是快是慢，内部触点的通断切换速度都保持恒定，不会因为机构缓慢移动出现触点拉弧、接触电阻变大的问题，能适配模具开合模过程中不同的运行速度，不管是快速冲压的高速冲床，还是慢速合模的大型注塑机，都能稳定输出信号。在实际选型适配的时候，要注意触发压力的匹配，这款开关的触发压力设置在中等区间，

　　既不会因为机构运动的轻微振动出现误触发，也不会因为触发阻力过大影响模具机构的正常运动，比如用在顶出板复位检测的时候，顶出板退回的弹簧力足以轻松压下滚轮触发信号，不会出现顶针已经完全退回但开关没触发导致设备锁机的问题；用在侧抽芯限位的时候，滑块到位的撞击力也不会因为过大损坏开关内部结构，滚轮的转动结构能卸掉大部分侧向冲击力，把作用力平稳传递到内部的触点簧片上。很多刚接触模具设计的工程师在布置这类开关的时候，容易忽略安装槽的排水设计，其实这款开关的壳体虽然做了密封处理，但如果安装槽长期积留冷凝水，还是会顺着接线缝隙渗入内部，所以在建模的时候要在安装槽的最低点开一个细小的排水孔，就能大幅延长开关的使用寿命，另外要注意触发端的按压行程不能超过开关的最大允许超程，不然长期过压会导致内部簧片疲劳失效，建模的时候要做运动仿真校验，保证机构运动到极限位置时，柱塞被压下的距离在额定超程范围内，留够安全余量。这款开关的线缆采用耐油耐温的护套线，能适应模具周边几十度的工作温度，也不会被偶尔滴落的液压油、脱模剂腐蚀外皮，长期使用不会出现线缆外皮开裂老化的问题，不需要频繁更换检测元件，减少模具的日常维护工作量。
