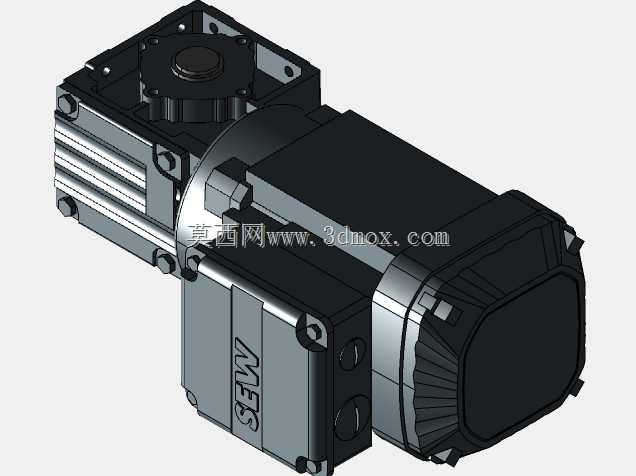

在轻工包装、食品输送、小型自动化生产线这类对安装空间有严格限制的传动场景里,紧凑型斜齿-锥齿轮减速单元一直是动力匹配环节的核心选型对象,WA20系列的spiropian结构减速装置,就是针对小功率动力传输场景开发的专用传动部件。做这类小规格减速单元的三维建模时,首先要捋清实际安装场景的边界约束:这类减速单元多配套0.12kW到0.75kW的小功率异步电机或伺服电机使用,输入端的法兰接口要匹配标准IEC电机的安装止口与螺栓孔位,不能出现装配干涉,输出端的空心轴或实心轴尺寸,要对应常见的输送辊筒、小型链轮、同步带轮的配合公差,轴上的键槽尺寸、挡圈槽位置都要严格按照传动件的配合要求来做,避免现场装配时出现轴孔配合过松或键位错位的问题。
从功能特性上看,这类spiropian结构的减速单元采用螺旋锥齿轮作为第一级传动,相比普通圆柱齿轮减速结构,它的输入输出轴可以呈垂直布置,能大幅缩减动力传输路径的轴向占用空间,很多小型输送线的驱动端就是因为机架侧边空间不足,才会优先选这种直角输出的减速结构,不用额外加装链轮转向机构,直接把减速单元装在驱动辊的轴端就能完成动力传递,既省了安装空间,也减少了额外传动环节带来的效率损耗。做三维结构设计的时候,要重点关注齿轮啮合区域的箱体壁厚,螺旋锥齿轮啮合时会产生轴向分力,箱体的轴承座位置要做加强筋结构,避免长期负载运行出现轴承座变形导致齿轮偏磨,同时箱体的合箱面要做密封槽设计,配套耐油橡胶密封圈,防止齿轮润滑油渗漏,毕竟这类小型减速单元多采用脂润滑或者稀油飞溅润滑,密封结构失效会直接导致齿轮干磨报废。
实际建模过程中,安装边界的尺寸核对是重中之重:这类小规格减速单元的安装孔位多采用对角布置的螺纹孔,孔距公差要控制在±0.1mm以内,方便现场安装时直接对位固定,不用重新扩孔调整;输出轴的中心高要匹配配套设备的安装基准面,比如输送线的辊筒中心高如果是100mm,减速单元的输出轴中心高就要严格对齐这个尺寸,否则会出现联轴器偏心,运行时产生异常振动。另外还要考虑检修维护的空间预留,箱体上的油塞位置、透气阀位置要避开安装贴合面,也不能和周边的机架型材、管线产生干涉,方便后期换油、检查油位的时候不用拆解整个驱动单元。
从传动设计的思路来说,这类小减速单元的齿轮参数匹配要兼顾传动效率和运行噪音,螺旋锥齿轮的螺旋角选在35度左右的时候,啮合重合度更高,运行时的噪音比直齿锥齿轮低10到15分贝,适合用在食品包装、医药生产这类对车间噪音有要求的场景;齿轮的材料选用20CrMnTi做渗碳淬火处理,齿面硬度达到HRC58-62,既能保证足够的接触疲劳强度,应对长期连续运行的负载要求,也能控制小规格齿轮的加工难度,不用做过于复杂的齿形修形就能满足传动精度要求。箱体材料多采用压铸铝合金,一方面能降低整个减速单元的自重,方便小型设备的机架承载,另一方面压铸铝合金的散热性能比铸铁箱体好,小功率运行时不用额外加装散热筋就能把油温控制在合理范围,避免润滑油高温变质。
很多刚接触传动选型的工程师容易忽略这类小减速单元的径向负载承受能力,在建模的时候就要把输出轴的允许径向负载标注清楚,比如当输出轴端加装链轮的时候,链轮的分度圆直径不能太小,否则会导致轴端承受的径向力超过轴承的额定负载,大幅缩短轴承使用寿命;如果是配套同步带轮使用,张紧力的调整范围也要对应轴承的负载上限,不能盲目把皮带张得过紧。另外输入端的电机轴插入深度也要做限位设计,避免电机轴插入过长顶到减速单元的输入齿轮,导致运行时出现卡滞。整个三维模型的装配过程中,要把轴承、油封、齿轮、轴类零件的配合公差都体现出来,比如轴承和轴的配合选k6公差,轴承和箱体孔的配合选H7公差,油封和轴的配合面粗糙度要达到Ra1.6以下,这些细节都是实际生产装配中必须满足的要求,不是只做个外形轮廓就能用于实际生产指导的。
