斜齿轮同轴式硬齿面减速机结构

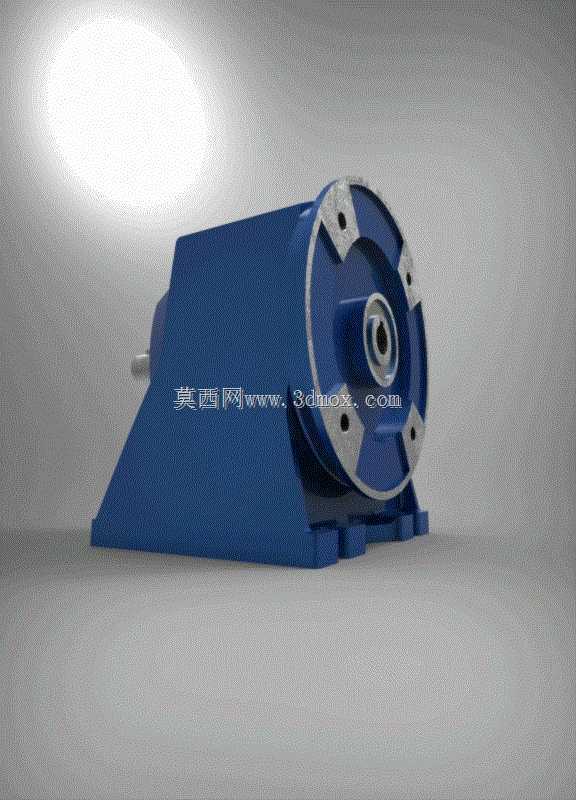

　　这款同轴式斜齿轮减速机的结构设计，首先围绕安装场景的边界约束展开，输入端采用法兰式安装结构，法兰端面上均匀分布4个安装定位孔，孔位公差按照H7级精度设计，能够直接与驱动电机的输出端法兰精准对接，无需额外加装过渡连接盘，大幅缩减了动力单元的轴向安装尺寸，适配空间紧凑的自动化产线、输送设备、轻工机械的动力排布需求。从实际应用场景来看，这类硬齿面减速机常被用在需要低转速大扭矩输出的工位，比如包装生产线的主驱动辊、物流分拣线的传动段、小型加工设备的进给机构，能够将驱动电机的高转速通过齿轮副的啮合传动稳定降速，同时放大输出扭矩，匹配执行端的负载需求。

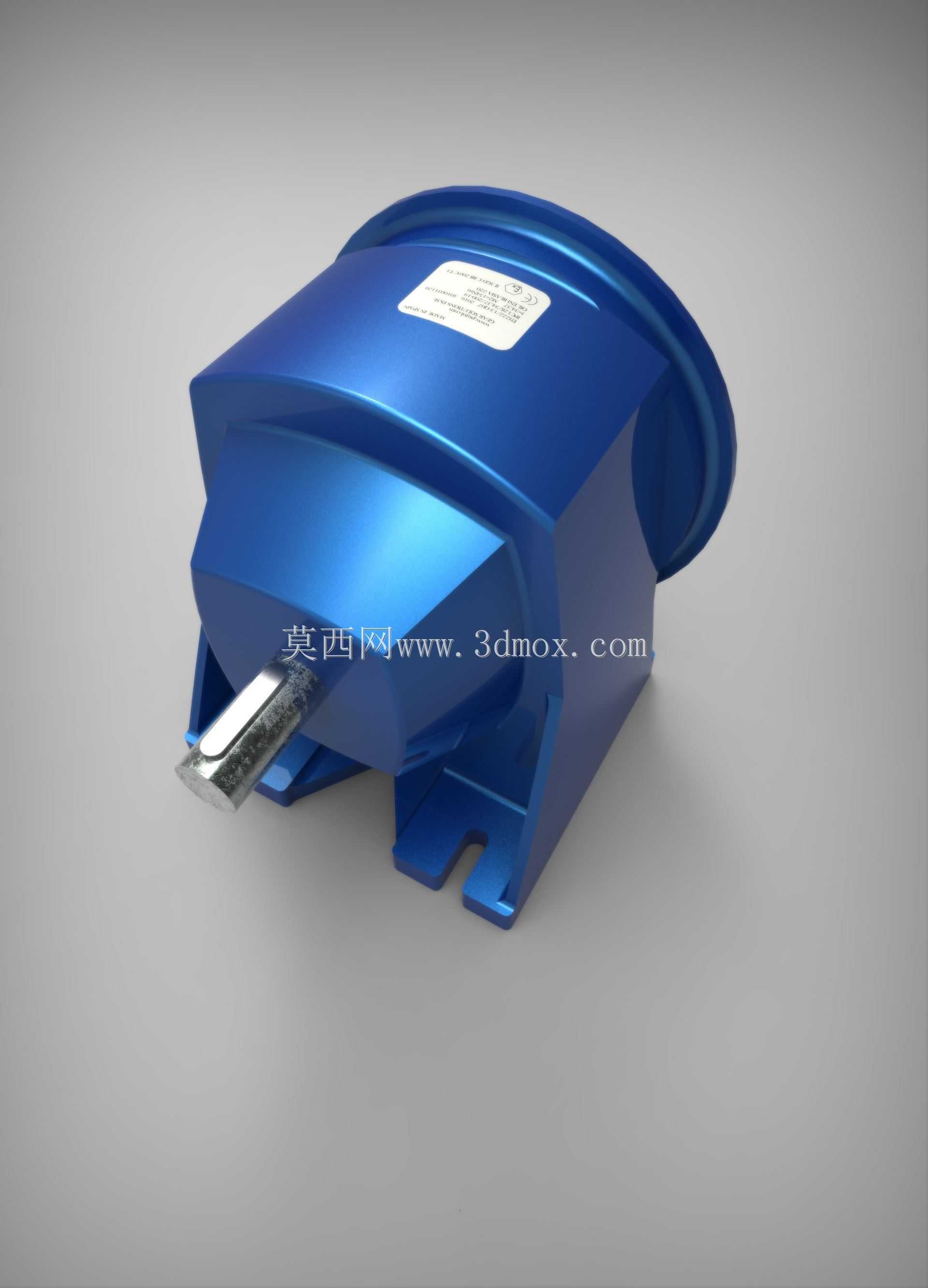

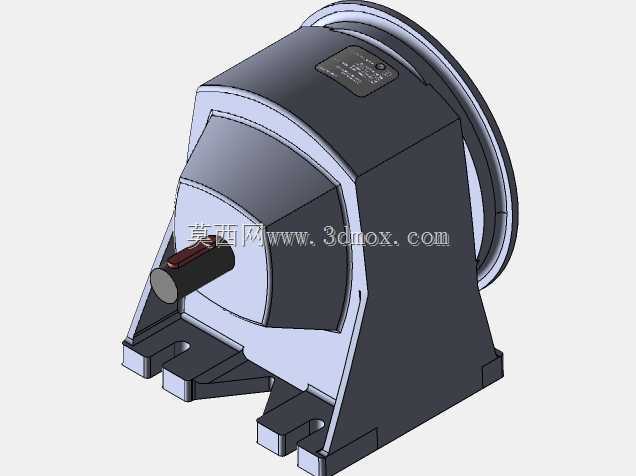

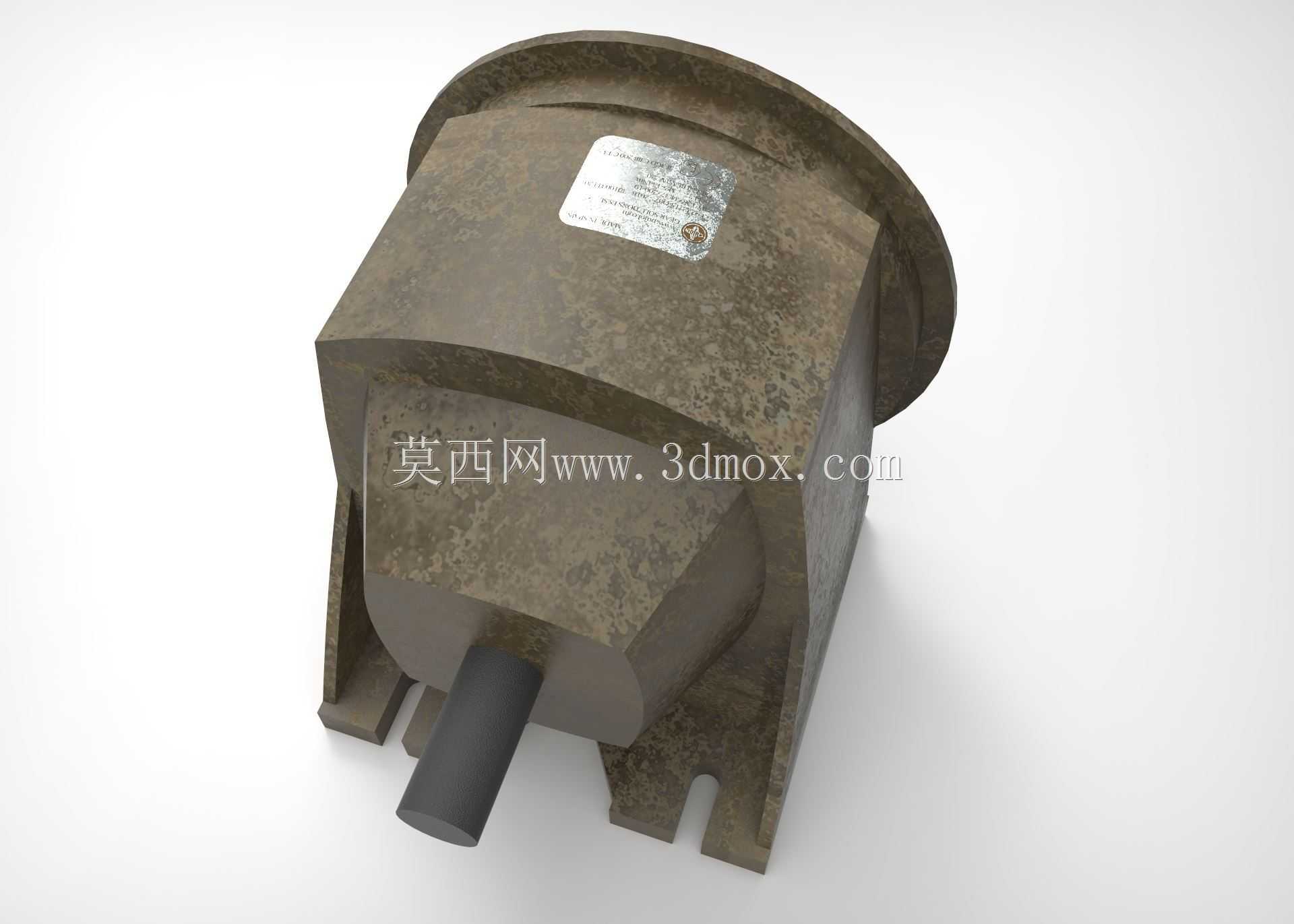

　　在功能特性的设计上，箱体采用一体化铸铁铸造成型，底部带有一体式安装脚座，脚座上预留两个长条形安装固定孔，安装时可以根据机架的实际孔位偏差做小范围的位置调整，降低现场安装的对位难度。箱体的斜向过渡结构并非单纯的造型设计，一方面是为了给内部的齿轮啮合腔预留足够的储油空间，保证齿轮运转时的飞溅润滑能够覆盖所有啮合齿面，避免高速运转时出现齿面干磨；另一方面斜向的加强筋结构沿着箱体受力方向排布，能够在输出端承受径向负载时，分散箱体的应力集中点，避免长期重载下箱体出现开裂变形。

　　内部传动结构采用单级斜齿轮传动设计，输入轴与输出轴保持同轴排布，这种排布方式的优势在于动力传递的同轴度更高，运转时的径向偏载更小，相比平行轴减速机能够减少输入端的轴承负载。输出轴端采用凸缘式定位结构，轴伸端的直径公差按照k6级加工，能够与带轮、链轮、联轴器等传动件实现紧配合，轴端预留的中心螺纹孔可以用于传动件的轴向锁紧，避免设备启停瞬间的冲击导致传动件窜动脱落。设计过程中针对齿轮的啮合参数做了优化，斜齿轮的螺旋角选取15度，既保证了齿轮啮合的重合度，降低运转时的传动噪音，又不会因为螺旋角过大导致轴向力超出轴承的承载范围，输入端选用深沟球轴承承受径向力与残余轴向力，输出端选用圆锥滚子轴承，能够承受更大的径向负载与冲击载荷，适配存在瞬时冲击的工况。

　　在安装边界的考量上，整机的外形轮廓做了圆角过渡处理，避免安装过程中尖锐棱角划伤操作人员，箱体侧面预留的油位观察孔位置经过测算，能够在标准注油量下清晰显示油位高度，方便日常维护时检查润滑油状态，放油螺塞设置在箱体底部的最低位置，换油时能够将箱体内的旧油完全排空，避免残留的油泥杂质影响新润滑油的性能。输入端的密封采用双唇口骨架油封，能够有效阻挡外界的粉尘、水汽进入箱体内部，同时防止箱体内的润滑油顺着输入轴渗漏，适配多粉尘、潮湿的工业车间使用场景。
