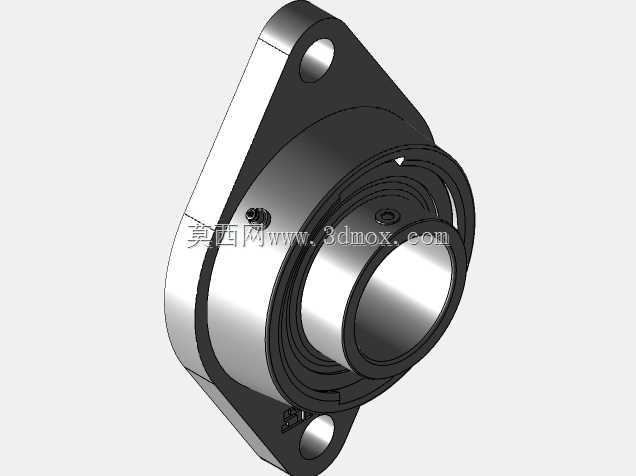

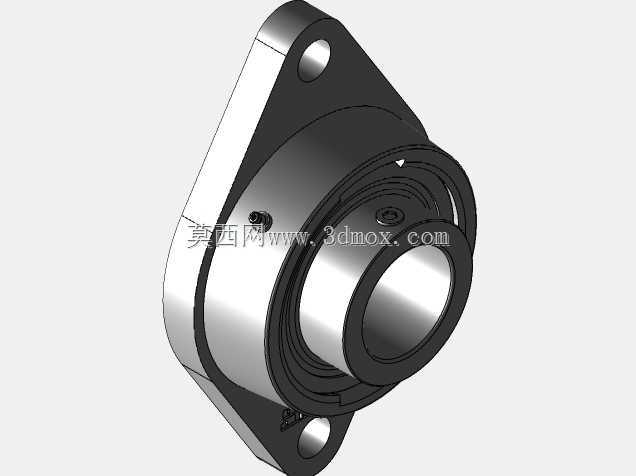

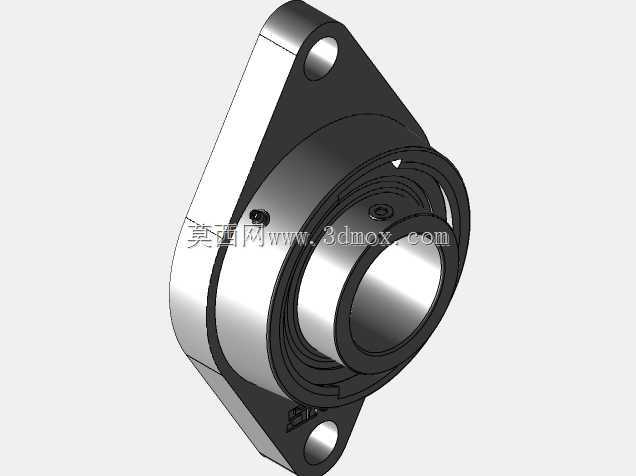

菱形法兰式带座外球面轴承单元结构

　　在轻工输送线、食品加工设备、小型农机的传动布局中，这类菱形法兰带座轴承单元是极为常见的支撑部件，多数场景下它承担着径向载荷为主、附带少量轴向窜动限位的转轴支撑作用，相比立式座轴承，它的安装面不需要额外的支架凸台，直接通过两个安装孔固定在设备侧壁、型材框架的平面上即可完成装配，在空间局促的侧边传动布局里优势格外明显。从结构设计逻辑来看，这个单元将外球面球轴承与冲压或铸造的菱形轴承座整合为一体，轴承外圈的球面结构与座体内腔的球面配合，自带一定的调心能力，当安装面存在少量平面度误差、或者转轴运行中出现轻微挠曲变形时，轴承可以自动适配偏角，避免滚动体出现卡滞、局部过载的问题，

　　这一点在长距离输送辊筒的支撑场景中尤为实用——长辊筒两端安装座的同轴度很难做到完全精准，调心特性可以抵消大部分安装误差带来的附加载荷。外球面轴承本身采用宽内圈设计，通常通过顶丝、偏心套或者紧定套与转轴实现锁紧，不需要额外加工轴肩定位，装配时只需要将轴穿入内圈，拧紧锁紧件即可完成轴向固定，对于现场装配、后期维护更换来说都能节省大量工时，尤其适合非精密级的通用传动场景，不需要严格控制轴的加工公差就能获得可靠的固定效果。再看安装边界的设计，菱形座的两个安装孔分布在轴承中心的斜向对角位置，相比方形法兰座四个安装孔的设计，它在保证安装稳定性的前提下减少了紧固件的使用数量，同时菱形的轮廓让座体在狭窄空间里的避让性更好，

　　不会因为座体边角和周边的管线、结构件产生干涉；座体的安装孔通常会做沉台设计，螺栓头可以沉入沉台内部，不会突出座体表面，既避免了螺栓头剐蹭周边部件，也能让座体与安装面完全贴合，保证支撑刚度。轴承两端自带的密封结构是这类部件的核心设计细节，多数场景下这类轴承会应用在存在粉尘、少量喷淋水汽的生产环境中，内置的双唇密封圈配合防尘盖，可以阻挡外界的粉尘、碎屑、水汽进入轴承内部的滚道区域，同时锁住内部的润滑脂，不需要频繁补充润滑就能实现长时间免维护运行，在食品输送、包装生产线这类连续运行的设备里，这种免维护特性可以大幅降低设备的停机维护时长。从受力特性来看，这类菱形座轴承的承载方向更适合承受垂直于安装面的径向载荷，

　　两个安装孔的连线方向可以承受一定的轴向力，但不适合承受大的倾覆力矩，所以在选型布局时，通常会将两个安装孔的连线方向与设备的主要振动方向保持一致，让紧固件承受剪切载荷而非拉拔载荷，提升连接的可靠性。建模过程中需要重点关注几个配合尺寸的精度：轴承内圈的孔径公差要符合转轴的配合要求，通常采用间隙配合方便装配；座体内腔的球面半径要与轴承外圈的球面半径完全匹配，保证调心动作顺畅，不会出现卡滞；两个安装孔的中心距公差需要控制在合理范围，避免现场安装时出现孔位错位无法穿入螺栓的问题；座体的安装面平面度也需要做相应要求，防止锁紧螺栓后座体出现变形，挤压轴承外圈导致转动卡滞。另外座体的材质选择也会根据应用场景有所区分，普通工业场景多采用灰铸铁铸造，兼顾刚度与减震性，有耐腐蚀要求的食品、化工场景则会采用不锈钢冲压或者工程塑料材质，适配不同的工况环境。这类轴承单元在实际应用中很少单独出现，通常是成对使用支撑一根转轴，比如皮带输送机的托辊、小型风机的叶轮轴、包装设备的送料辊，都会采用两个同规格的菱形座轴承作为支撑，安装时只需要在设备侧板上加工两个对应孔距的安装孔，不需要额外加工轴承室，大幅降低了设备架体的加工难度，这也是它在通用机械设备中被广泛应用的核心原因。
