UCT205轴承配套张紧调节框架结构

　　在带传动、链传动这类依赖挠性件传递动力的机械结构中，张紧装置是保障传动效率、延长传动件寿命的核心配套部件，这款适配UCT205外球面带座轴承的张紧架，就是针对中小载荷传动场景设计的可调式安装载体，广泛应用在轻工输送线、小型物料提升设备、包装生产线的传动端布局中。很多现场做设备改造的工程师都遇到过这类问题：常规固定轴承座安装完成后，传动带或链条经过一段时间运行会出现蠕变伸长，张紧力不足导致打滑、跳齿，甚至传动件过早磨损，而这款张紧架的核心设计思路，就是通过预留的滑动行程，给轴承安装位提供线性调节空间，无需重新加工安装孔位，就能快速调整传动件的张紧程度，大幅降低后期运维的调整成本。从结构布局来看，这款张紧架采用双层框架式承载结构，

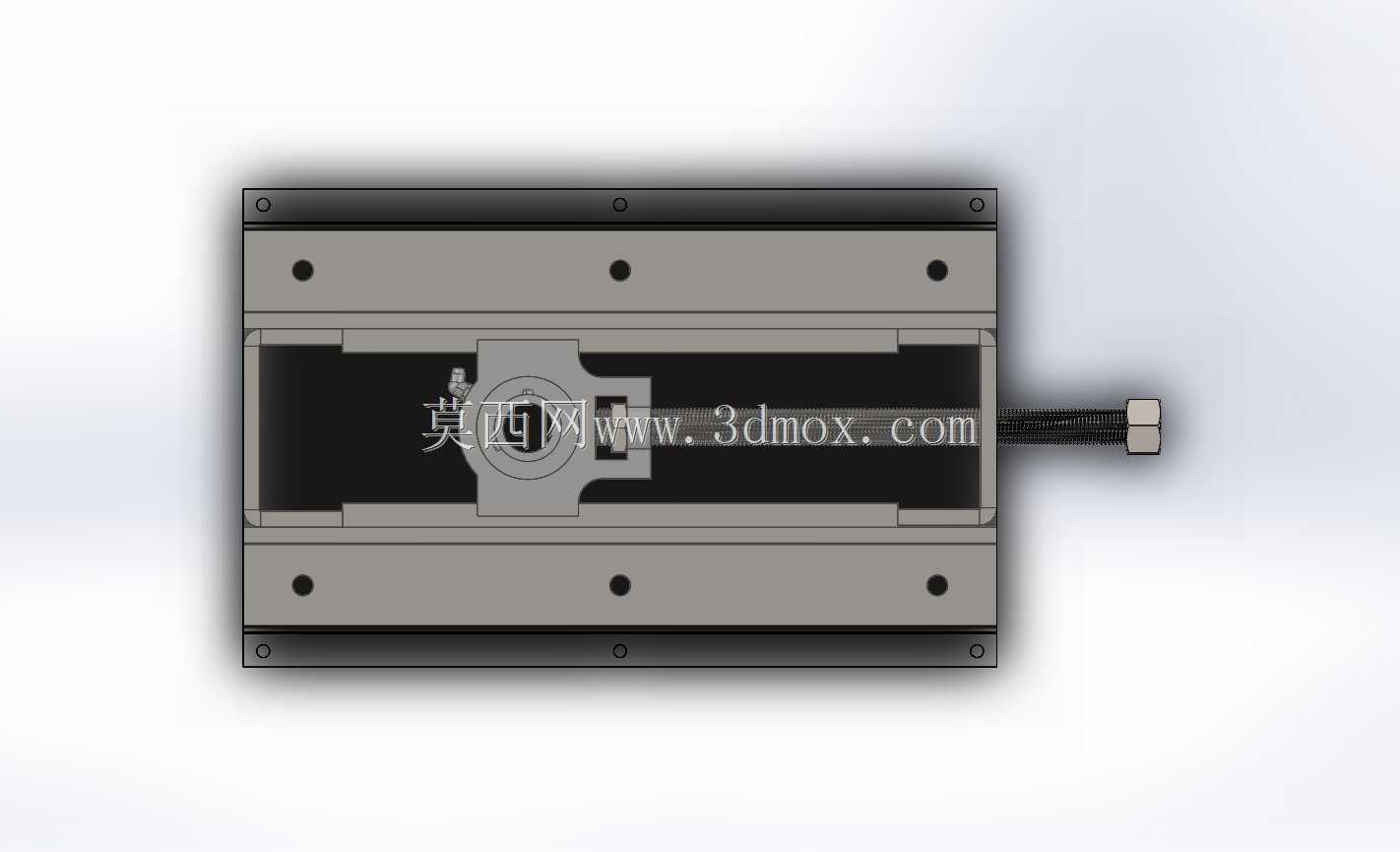

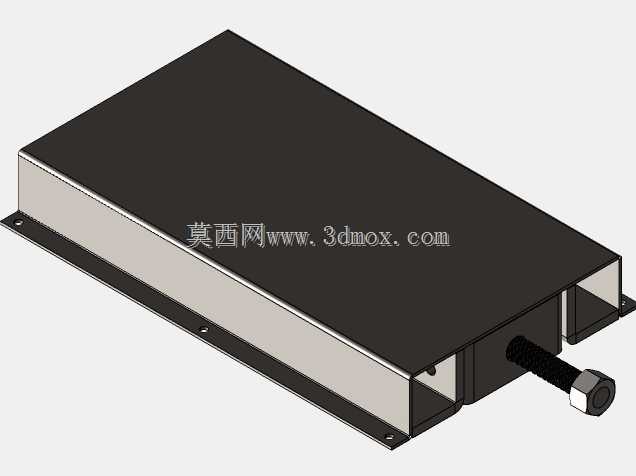

　　外层为固定安装基准板，上下两排安装孔沿长度方向对称排布，孔位间距匹配常规型材机架的安装孔距，安装时可直接通过螺栓将外层框架固定在设备机架的预设安装面上，作为整个张紧结构的刚性支撑基准；内层为滑动承载座，专门预留了与UCT205轴承座安装尺寸完全匹配的定位孔位，轴承座可通过螺栓直接固定在内层滑座上，滑座与外层框架之间采用间隙配合的导向结构，保证滑动过程中无卡滞、无横向窜动，调节时的运动方向始终与传动件的张紧受力方向保持一致，避免调节过程中出现轴承偏载，导致轴承受力异常发热。在调节结构的设计上，这款张紧架采用端部螺杆调节方式，调节螺杆从框架端部的定位螺孔穿入，与内层滑座的端部连接位配合，转动螺杆即可推动内层滑座沿导向方向平稳移动，

　　调整到位后通过锁紧螺母将滑座位置固定，这种调节方式的优势在于调节精度可控，每次转动螺杆的进给量可以通过螺距精准计算，对于张紧力控制要求较高的同步带传动场景，能精准把控张紧度，避免张紧力过大导致轴承径向载荷超标，或是张紧力不足出现传动失效。从安装边界尺寸来看，这款张紧架的整体宽度适配205系列外球面轴承座的安装宽度，外层框架的总长度预留了足够的调节行程，可覆盖常规传动件伸长量的补偿需求，安装时需要注意，固定外层框架的机架面需要保证平面度，避免框架安装后出现形变，导致内层滑座滑动卡滞；轴承安装到滑座上时，要保证轴承内圈与传动轴的同轴度，传动轴的径向跳动量需要控制在轴承允许的范围内，避免调节张紧后出现轴系卡阻。在实际应用场景中，这类张紧架常被用在皮带输送机的尾部滚筒张紧、小型链板输送线的驱动端张紧、风机皮带传动端的张紧结构中，相比重锤式张紧结构，它的结构更紧凑，占用安装空间更小，不需要额外的张紧配重布局，适合安装空间受限的中小型设备；相比定期裁切传动件重新接头的维护方式，它的调整过程更便捷，不需要拆解传动回路，只需要在设备停机状态下松开锁紧螺母，转动调节螺杆到合适张紧位置后重新锁死即可，整个调整过程仅需数分钟，能大幅减少设备停机维护的时间。从结构强度设计来看，框架主体采用钢板折弯拼接成型，导向接触面做了平整处理，调节螺杆采用标准粗牙螺纹，具备足够的抗拉强度，能承受中小载荷传动场景下的张紧反力，不会在长期受力状态下出现螺纹滑牙、框架形变的问题；

　　滑座与轴承座的连接面做了沉孔设计，固定螺栓安装后头部不会突出安装面，避免与周边运动部件出现干涉。很多工程师在选型这类张紧架时容易忽略调节方向与受力方向的匹配问题，这款张紧架的螺杆调节端设计在框架单侧，安装时要注意将调节端布置在便于操作的一侧，同时保证张紧调节时的受力方向与螺杆轴线重合，避免螺杆承受径向力导致弯曲变形；另外在日常运维中，需要定期在导向接触面和调节螺纹处涂抹润滑脂，避免长期暴露在车间环境中出现锈蚀，导致调节卡滞。这款结构的三维建模过程中，所有安装孔位、配合尺寸都严格匹配UCT205轴承座的实际安装参数，导向间隙控制在合理范围内，既保证滑动顺畅，又不会出现过大的间隙导致滑座晃动，模型中完整还原了固定孔位、调节螺杆、锁紧结构的所有细节，可直接用于设备的整体装配校核，也能作为同类张紧结构设计的参考蓝本，帮助工程师快速完成传动端的张紧结构布局，减少重复建模的工作量。
