带座滚动轴承安装支撑结构

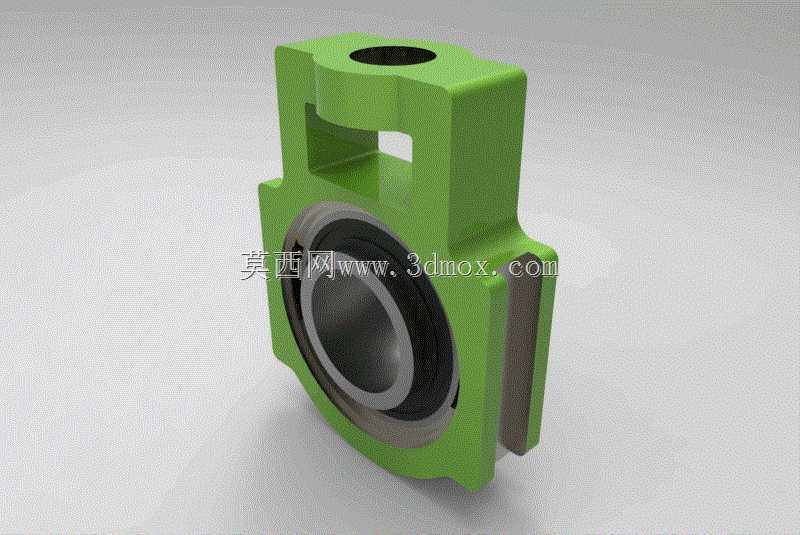

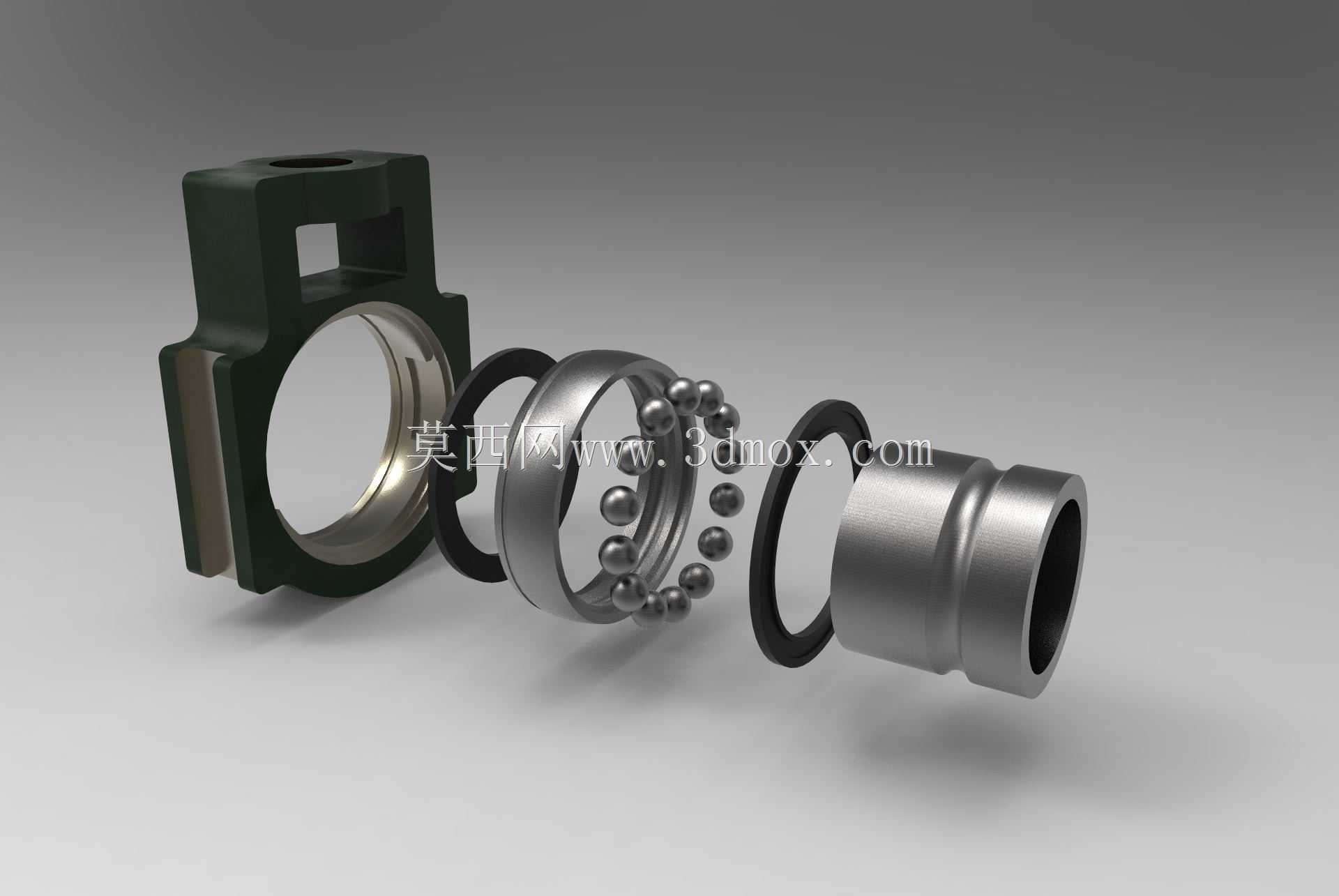

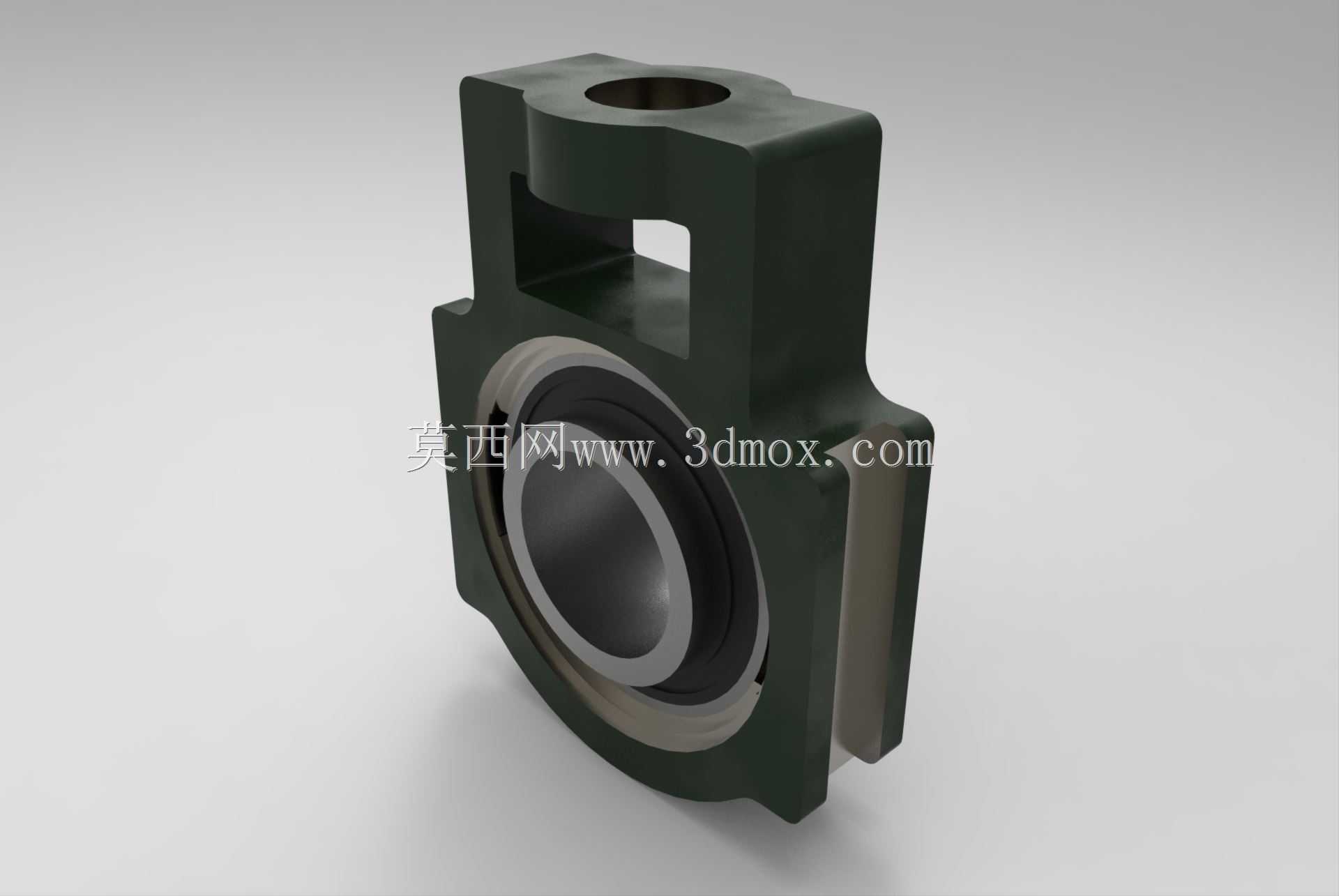

　　这类带集成轴承的支撑构件，常应用在输送线辊筒端部、轻工机械传动轴定位、小型农机传动组、纺织设备导辊安装位这类需要对旋转轴做径向支撑同时允许少量角度偏差的场景中，实际使用时不需要额外加工轴承安装腔，直接通过构件本体的安装位固定在设备机架上即可，能大幅降低现场装配的调校工作量。从结构设计逻辑来看，主体采用一体式铸造成型的支撑壳体，壳体上方预留的通孔用于穿装固定螺栓，可直接将整个组件锁附在设备的安装立板或者机架型材上，开口式的卡槽结构能适配不同轴端的快速装拆，不需要将轴整体从传动链路中抽出就能完成轴承组件的更换维护，这点在连续生产的产线设备维护场景中实用性很强。壳体内部嵌入的是标准深沟球轴承，轴承外圈和壳体安装腔采用小过盈配合压装，

　　配合面预留了均匀的接触应力分布区间，避免长期受径向载荷时出现外圈跑圈的问题，轴承两侧自带密封结构，能阻挡生产环境中的粉尘、切削碎屑或者纺织纤维进入轴承滚道，延长维护周期。从安装边界来看，壳体的外侧安装面做了铣平处理，保证和机架贴合时的平面度公差控制在0.1mm以内，不会因为安装面倾斜导致轴承承受额外的倾覆力矩，轴承内孔的同轴度相对于壳体安装基准面的跳动公差控制在0.05mm以内，能保证轴运转时的径向跳动满足中低速传动的精度要求。壳体两侧的凸缘结构做了加厚处理，对应轴承载荷传递的路径做了加强筋过渡，在承受额定径向载荷时不会出现壳体开裂或者形变超标的问题，轴承的中心高尺寸按照通用传动组件的标准系列做匹配，能和同规格的其他支撑座实现互换，

　　不需要重新调整轴系的中心高度。实际选型使用时，要注意匹配对应轴径的轴承内孔尺寸，同时确认安装螺栓的孔距和设备机架的预留孔位对齐，固定螺栓拧紧时要采用对角分步拧紧的方式，避免壳体受力不均导致轴承内孔形变，影响轴的转动顺畅度。这类支撑结构相比分体式的轴承座装配，减少了零件数量，降低了装配时的累积误差，适合在中低速、载荷平稳的传动场景中使用，不需要额外设计轴承的密封和定位结构，能直接缩短设备的设计开发周期。
