机床用硬颚式夹持卡爪结构设计

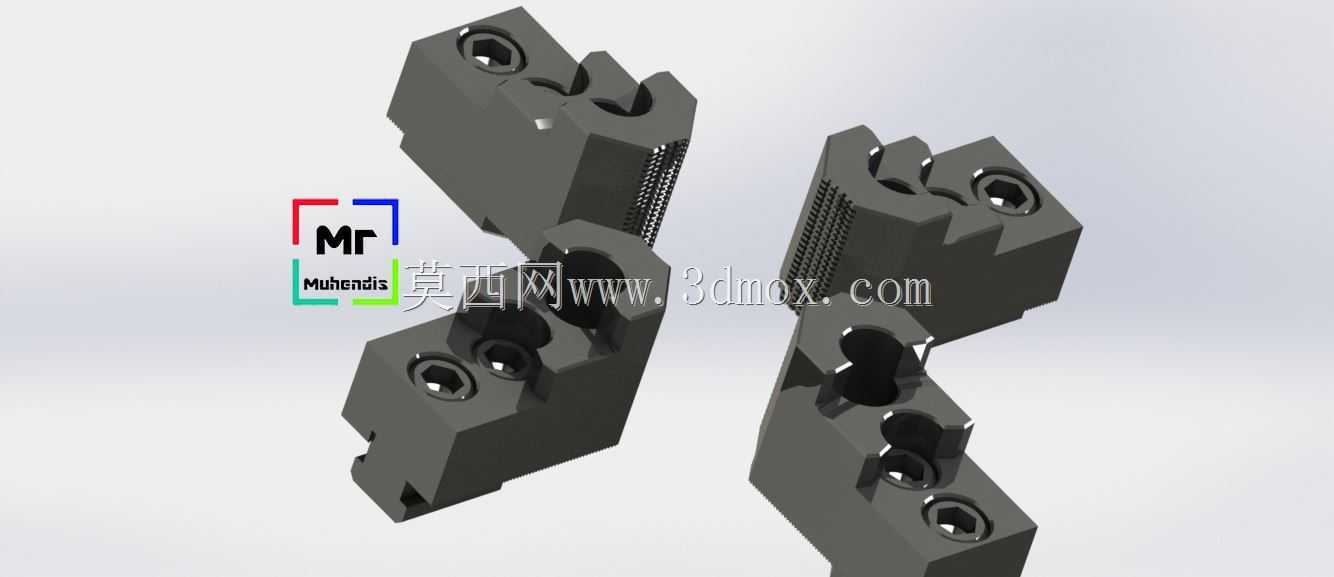

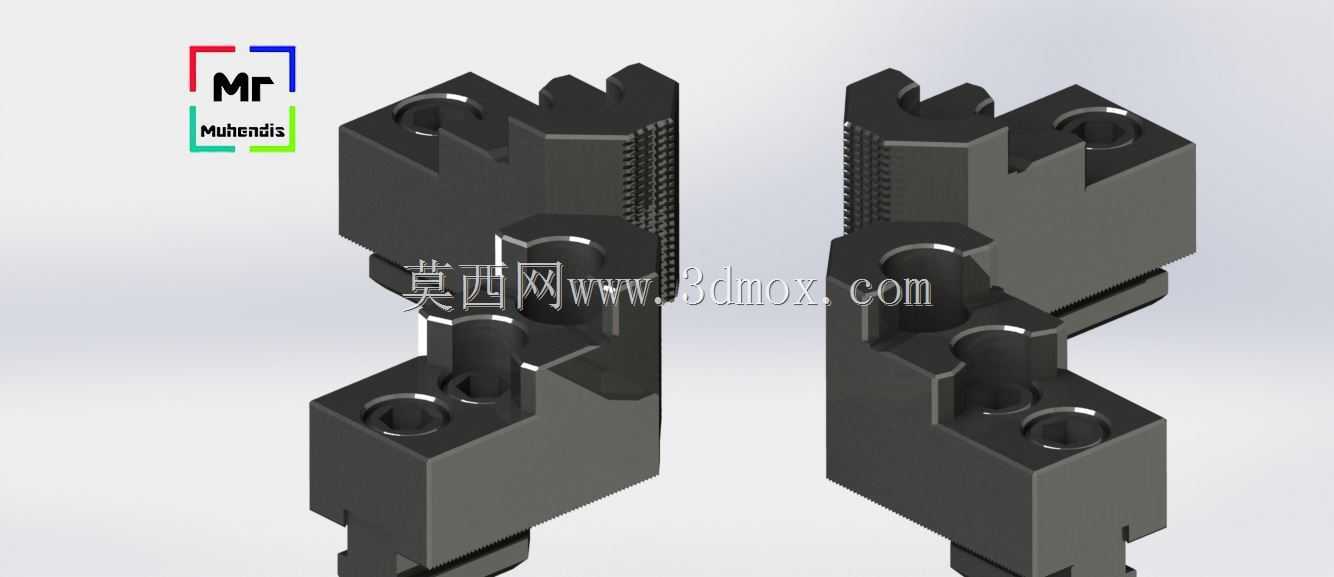

　　在金属切削加工的工装夹持场景中，这类成对配置的硬颚卡爪是车床、磨床等回转加工设备上承担工件定位锁紧功能的核心执行零件，区别于软质卡爪可按需修配适配异形工件的特性，硬颚卡爪本身采用淬硬钢材加工成型，齿面硬度达到HRC55以上，长期反复装夹也不会出现齿面塌陷、夹持力衰减的问题，适合批量标准件加工、毛坯件粗加工这类夹持负载大、装夹频次高的生产场景。从结构设计逻辑来看，卡爪整体采用分体对称布局，单块卡爪的基体为阶梯式方块结构，底部设置与机床卡盘滑槽匹配的导向定位面，安装时可沿卡盘径向滑槽滑动调整开合行程，适配不同直径范围的回转类工件装夹需求。基体上开设的多组沉头安装孔，分别对应卡盘滑块的连接螺孔与卡爪自身的行程限位结构，

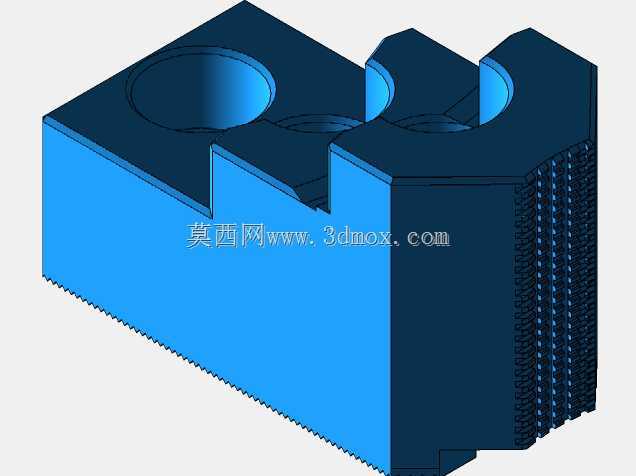

　　安装时螺栓穿过沉孔将卡爪与卡盘内的驱动滑块刚性连接，驱动滑块在卡盘内部螺旋盘或者液压缸的带动下同步径向移动，实现对工件的定心夹紧或者松脱动作。卡爪朝向工件的夹持面加工有细密的锯齿形咬合齿，齿形采用等距直齿布局，齿尖做了微小的钝化处理，既可以保证咬合时嵌入工件表面足够深度，传递足够大的切削扭矩，避免工件在重切削时出现打滑转动的问题，又不会因为齿尖过于锋利在工件表面留下过深的咬痕，减少后续精加工的余量去除负担。卡爪的上部开设的半圆缺口结构，是针对轴类工件装夹做的避让设计，当装夹小直径长轴类工件时，相邻卡爪的半圆缺口可以拼合形成近似整圆的容纳空间，避免卡爪上端与工件外圆发生干涉，同时也能增加卡爪与工件的轴向接触长度，提升长轴装夹的稳定性，

　　减少切削时的工件振颤。从安装边界尺寸来看，单块卡爪的径向行程覆盖常规三爪卡盘从最小夹持直径到最大夹持直径的调整范围，卡爪的总高度与卡盘端面的安装槽深度匹配，安装后卡爪底面与卡盘滑槽完全贴合，不会出现悬空翘曲的问题，夹持面的径向跳动公差控制在0.02mm以内，保证重复装夹的定心精度。在实际生产应用中，这类硬颚卡爪除了用于普通车床的手动三爪卡盘，也可以适配动力卡盘用于数控车床的自动化装夹工位，配合上下料机械手完成工件的自动装夹加工，不需要频繁修配卡爪夹持面，能大幅缩短批量生产的工装准备时间。针对锻件、热轧圆钢这类表面存在氧化皮的毛坯工件，硬颚卡爪的锯齿结构可以直接刺破表面氧化皮，实现可靠夹持，不会因为氧化皮脱落导致夹持松动，

　　相比光面卡爪的夹持可靠性提升40%以上。设计时还在卡爪的非夹持面做了减重槽结构，在保证整体结构刚性的前提下降低卡爪自身重量，减少卡盘高速旋转时的动平衡负载，提升卡盘在高转速工况下的运行稳定性，避免因为卡爪重量过大导致高速回转时离心力过大，影响夹持力的稳定性。卡爪上的各个安装孔位置度公差严格控制在0.015mm以内，保证更换卡爪时不需要重新做大量的找正工作，换装后即可快速恢复装夹精度，适合多品种批量生产的快速换产需求。
