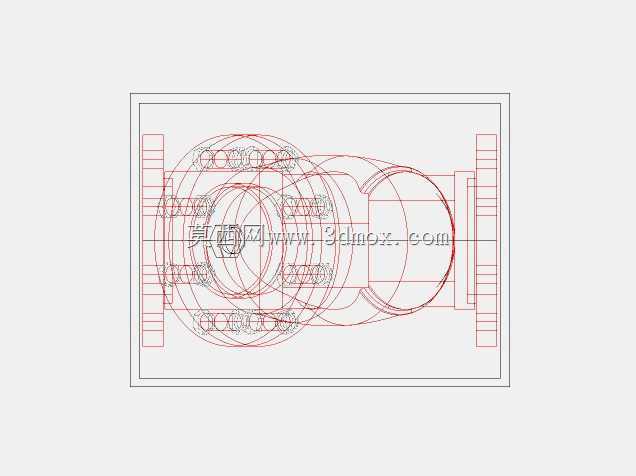

4英寸通径粗滤器结构设计方案

　　在市政供水主干管接驳、工业循环水系统预处理、农田灌溉首部取水、化工流体输送初滤环节，大口径粗滤设备是拦截大颗粒杂质、保护后端精密阀件与仪表的核心部件，本次设计的4英寸通径粗滤器，正是针对公称通径100mm管路的前置过滤需求开发，适配多数工业与民用输水、输料管路的安装场景。从实际使用场景出发，这类粗滤器通常安装在泵组入口、减压阀上游、流量计前端位置，主要拦截流体中裹挟的砂石、焊渣、结块物料、悬浮大颗粒杂物，避免杂质进入后续设备造成流道堵塞、密封面划伤、叶轮磨损等问题，相较于精密过滤设备，粗滤器的通流能力更强，压损更低，可适配长时间连续运行的工况，无需频繁拆洗维护。设计过程中首先确定了安装边界尺寸，对应4英寸公称管路的法兰连接标准，

　　两端法兰的螺栓孔中心距、密封面尺寸完全匹配同通径管路法兰的通用规范，可直接与现有管路对接，无需额外制作过渡转接件，设备整体轴向长度控制在常规管路安装预留空间范围内，不会出现现场安装时与周边管线、支架干涉的问题，壳体外部的加强筋布局也充分考虑了安装时的吊装受力点，预留了可靠的吊装卡位，方便现场施工就位。结构设计上采用了对称式筒体布局，内部设置多层折流缓冲结构，流体进入滤腔后不会直接冲击滤网，而是先经过折流板减速，大颗粒杂质在重力作用下沉降到筒体底部的沉渣区，再经过滤网完成过滤，这种结构能有效降低滤网的局部冲击载荷，延长滤网使用寿命，同时避免大颗粒直接卡滞在网孔上造成局部堵死。滤筒的快拆结构设计在筒体侧部，

　　无需将整个设备从管路上拆卸即可打开检修口更换或清洗滤网，大幅降低日常维护的工作量，密封面采用梯形槽配合橡胶密封圈的结构，在1.6MPa公称压力下可实现可靠密封，不会出现渗漏问题。从流体力学角度考量，整个滤腔的流道设计采用渐扩渐缩的过渡结构，流体从入口法兰进入后通流面积逐步扩大，流速降低，减少局部紊流带来的压损，经过滤网后再逐步收缩到出口通径，整个流道没有直角急转弯区域，尽可能降低设备运行时的阻力损失，适配大流量输送工况的使用需求。滤网的支撑结构采用整体冲压的多孔板加加强筋的形式，可承受正反双向的压力冲击，即使出现下游管路压力波动的情况，也不会出现滤网变形、脱落的问题，底部沉渣区预留了足够的储渣空间，可在常规维护周期内容纳拦截的杂质，

　　避免杂质堆积没过滤网造成有效过滤面积下降。在安装适配性上，设备的进出口同轴度控制在较高精度范围内，现场对接法兰时不会出现错位强行拉扯螺栓的问题，壳体外部的支架安装位可适配不同角度的管路安装，无论是水平管路安装还是垂直管路安装，都能通过调整支架固定方向保证设备的滤腔处于正确工作姿态，确保沉渣区能正常收集杂质，不会出现杂质随流体直接冲到滤网表面的情况。针对不同输送介质的适配需求，壳体的壁厚设计预留了足够的腐蚀裕量，可适配常规水、中性化工流体、灌溉用水等多种介质的过滤需求，密封件的选型也可根据介质特性更换对应材质，无需改动整体结构即可适配不同工况。实际选型过程中，这类100mm通径的粗滤器通常匹配流量在每小时几十立方米级别的管路，设计时充分验证了不同流量下的压损曲线，确保在额定流量范围内压损控制在管路系统可接受的范围内，不会因为安装粗滤器造成整个管路系统的输送效率大幅下降。内部滤网的网孔尺寸根据粗滤需求选定，可拦截粒径1mm以上的固体颗粒，满足绝大多数前置粗滤的精度要求，若有特殊拦截需求也可更换不同网孔的滤网，安装尺寸完全通用，无需改动其他结构部件。
