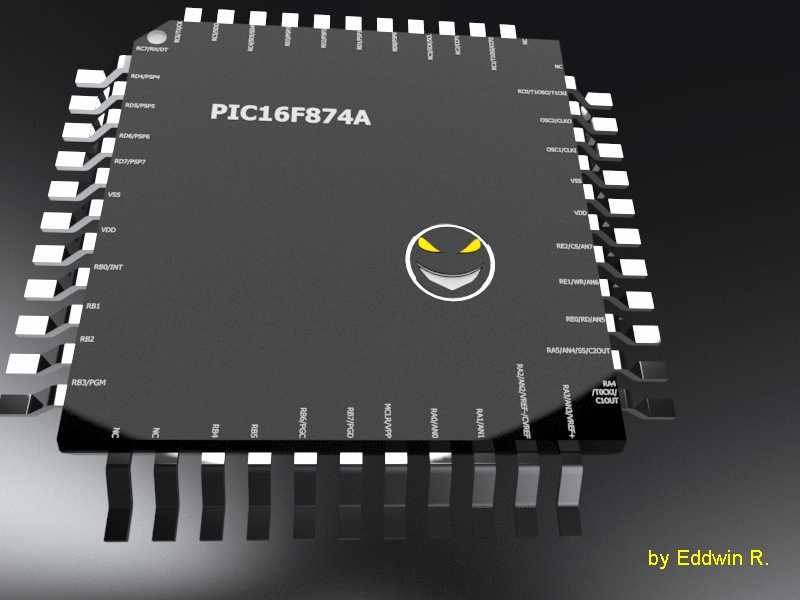

PIC16F874A微控制器芯片三维结构模型

　　在嵌入式控制硬件的结构设计环节，核心控制芯片的三维建模精度，直接决定了PCB布局、外壳适配、整机装配的最终落地效果，这款PIC16F874A微控制器的三维模型，完全围绕工业级硬件开发的实际需求搭建，覆盖了从板级设计到整机验证的全流程使用场景。做工业控制板卡开发的工程师都清楚，这类8位RISC架构的微控制器，常被用在小型工控终端、传感器采集节点、简易人机交互面板、小型家电控制板这类场景里，很多时候板卡需要塞进狭窄的设备壳体内部，还要避开周边的接线端子、功率器件、散热结构，要是芯片模型的尺寸、引脚形态有偏差，轻则出现装配干涉，重则导致引脚焊接对位不准，直接打样报废。

　　建模过程中首先还原了该芯片的TQFP44贴片封装外形，主体塑封本体的长宽尺寸严格按照器件手册的安装边界设定，本体厚度完全匹配量产器件的实际公差范围，表面的丝印标识按照实物的印刷位置做了等比例还原，包括引脚序号的排布逻辑、本体上的定位标识点，都和实物完全对应，方便设计人员在装配阶段快速核对芯片安装方向，避免出现反向焊接的低级错误。周边44个鸥翼型引脚的建模没有做简化处理，每一个引脚的弯折角度、伸出长度、引脚宽度、引脚间距都严格遵循封装规范，引脚根部和塑封本体的衔接位置做了贴合实际工艺的圆角过渡，没有生硬的直角拼接，不管是做PCB的3D布局校验，还是做焊接工艺的模拟仿真，都能直接调用，不需要二次调整。

　　从实际设计用途来看，这个模型可以直接导入常用的三维装配环境，在板卡设计阶段就能提前预判芯片和周边电容、电阻、接插件的空间距离，尤其是在做紧凑型板卡设计时，能精准核对芯片上方的壳体预留间隙，避免后期组装时出现壳体压到芯片表面、或者引脚和周边金属结构距离不足导致的绝缘隐患。做教学演示或者产品方案展示时，这个高精度的芯片模型也能让整个电路板的装配效果更贴近真实状态，不会因为核心器件的模型失真影响整体方案的呈现效果。

　　建模时特意规避了很多通用芯片模型常出现的问题，比如引脚长度过长导致和PCB焊盘对位偏差、塑封本体边缘倒角不符合实际注塑工艺、定位标记位置偏移等问题，所有结构细节都对照实物器件反复核对，确保模型导入装配环境后，和实际采购的量产器件安装边界完全一致。对于需要做整机热设计的场景，模型的本体尺寸精度也能支撑热仿真时的热源区域设定，不需要额外调整模型的体积参数，就能快速搭建热仿真的基础模型，评估芯片工作时的散热空间是否充足，是否需要预留散热片安装位置或者通风通道。

　　在小型自动化设备的控制单元设计里，这类微控制器往往是整个控制板的核心器件，周边会排布电源模块、通信接口、信号采集电路，板卡的整体布局密度通常较高，精准的芯片三维模型能帮助结构工程师在设计阶段就完成干涉检查，不需要等到样板焊接完成后才发现空间冲突，大幅缩短硬件开发的迭代周期。同时模型的表面细节还原度足够，在做产品爆炸图、装配工艺指导文件制作时，也能直接使用，不需要额外做后期的渲染处理，就能清晰展示芯片的安装位置和方向。
