PIC16F877A微控制器开发板结构设计

　　在嵌入式控制类硬件的结构设计工作中，这类微控制器核心板的三维建模需要兼顾电气布局合理性与实际装配的可操作性，不能只停留在外观层面的复刻。从实际应用场景来看，这类核心板常被集成到小型工业控制终端、教学实验平台、简易物联网采集节点当中，作为下位机的核心运算载体，承担IO口信号采集、简单逻辑运算、外设驱动输出的基础功能，很多入门级工业控制场景里，不需要高性能处理器的场合，这类8位微控制器核心板的稳定性反而更有优势，抗干扰能力也能满足常规车间环境的使用需求。

　　做这个结构设计的时候，首先要对齐PCB板的实际安装边界，板体的长宽尺寸需要匹配通用的洞洞板安装孔位，四个角的固定孔位置要和市面上常用的塑料支撑柱规格匹配，孔径预留够M2螺丝的安装间隙，不能出现孔位偏位导致装配时需要二次扩孔的问题。板上的引脚排布是设计时的核心考量，所有IO口的引出端都要在板边预留足够的插针焊接空间，相邻引脚之间的间距严格按照2.54mm标准排针间距设置，既方便用户直接插接杜邦线做实验，也能兼容市面上现成的排针排母配件，不需要额外定制接插件。

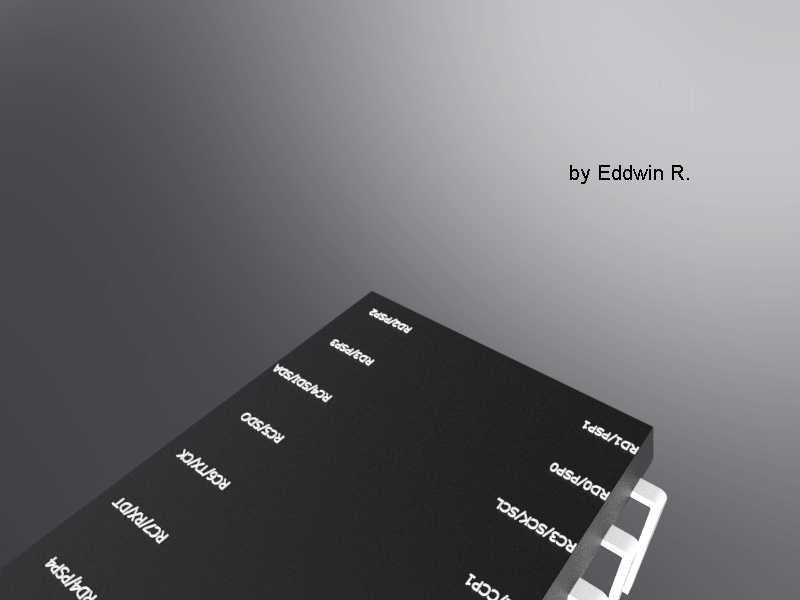

　　板体表面的丝印标识在建模时也做了对应还原，每个引脚对应的功能名称都在板面对应位置做了凸起的字符特征，实际生产时这些丝印可以帮助使用者快速识别引脚功能，减少接线错误的概率。板载的核心芯片放置位置特意避开了边缘安装区域，预留出足够的散热空间，虽然8位单片机运行时发热量不大，但如果被密封在狭小的设备壳体内，预留的空隙可以保证空气流通，避免长时间运行时芯片局部温度累积。电源输入接口的位置设置在板体的侧边，和信号输出引脚做了物理分区，避免电源线和信号线走线交叉带来的信号干扰，结构上的分区也能让使用者接线时快速区分电源端口和信号端口，降低接反电源烧坏板子的风险。

　　从安装适配性来看，这个板体的厚度设置为1.6mm，和常规FR4 PCB板的标准厚度一致，不管是嵌入到定制的设备外壳内部，还是直接用铜柱固定在实验台架上，都能匹配常规的安装配件尺寸。板边做了0.5mm的圆角处理，避免尖锐的板边划伤操作人员，也能减少装配时板边应力集中导致的PCB开裂问题。所有接插件的高度都做了统一管控，最高的排针高度不超过12mm，保证板子安装到外壳内部时，不会出现元件顶到外壳盖板的情况，给外壳设计预留足够的结构余量。

　　在实际选型使用时，这个核心板的结构尺寸可以直接适配很多现成的通用外壳，不需要重新开模定制外壳结构，能大幅缩短小批量试制的周期，对于做原型验证的开发者来说，直接套用现成结构就能快速完成硬件组装，把更多精力放在程序调试和功能验证上。建模过程中所有的特征都做了参数化关联，如果后续需要调整板体尺寸或者增减接口，只需要修改对应参数就能快速更新模型，不需要重新绘制整体结构，能提升后续改型的设计效率。板体上的安装孔周围都做了局部加厚的特征处理，避免打螺丝时压力过大导致PCB板开裂，这个细节是很多新手建模时容易忽略的点，实际装配中如果没有局部补强，很容易在固定时出现板体碎裂的问题。

　　另外，板体上预留的编程接口位置也做了结构避让，保证编程器插接的时候不会和周边元件产生干涉，不需要倾斜插接就能顺利完成程序烧录，日常调试时的操作便利性更好。从功能特性上来说，这个结构设计完全匹配实际硬件的电气布局，所有元件的位置都和真实硬件一一对应，做设备整体装配仿真的时候，可以直接导入这个模型进行干涉检查，提前发现结构设计里的碰撞问题，减少实际打样时的改模次数。
