16英寸改装款乘用车铝合金轮辋结构

　　日常做底盘行走部件的结构优化时，轮辋是很容易被忽略但直接关联行驶安全与操控表现的零件，这次的轮辋结构是在原有同尺寸量产轮辋基础上做的优化迭代，核心是在不改变安装匹配边界的前提下，调整辐条受力路径与外观造型，适配偏向运动风格的乘用车改装需求。先从安装边界说起，这款轮辋的名义尺寸为16英寸，轮辋宽度为6.5英寸，这个尺寸规格主要适配胎宽195到215区间的乘用车子午线轮胎，PCD孔位、中心孔直径与偏距参数完全沿用同平台量产车型的原厂数据，不需要额外加装变径圈或者变位器就能直接装车，避免了改装件常见的安装匹配问题，也不会改变原厂的轮距参数与转向节受力角度，不会对转向系统的回正特性、悬挂的几何运动轨迹造成额外干涉。从功能特性来看，

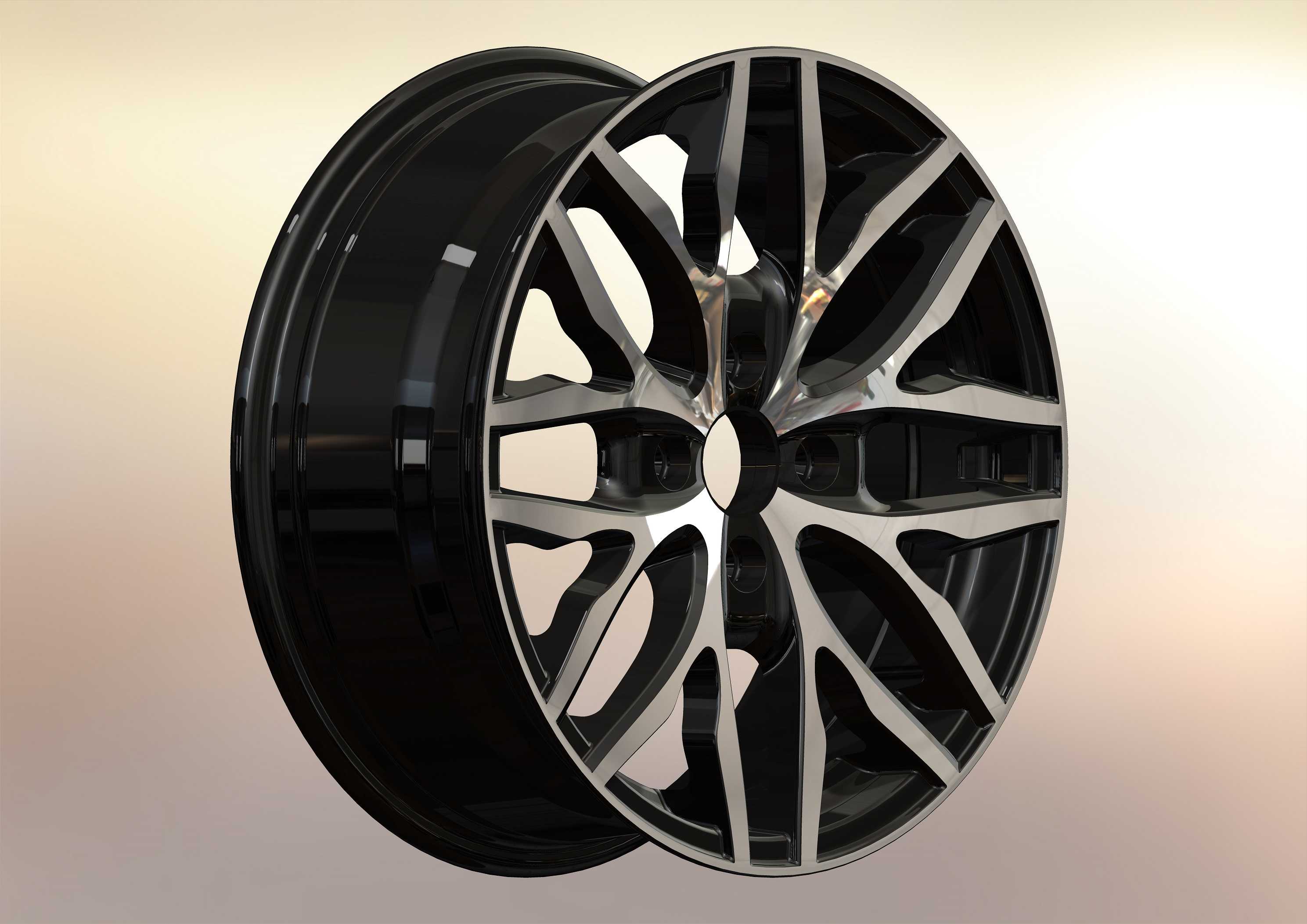

　　轮辋作为轮胎的安装载体，首先要满足的是径向与侧向的承载要求，日常行驶中轮辋需要承受整车垂直载荷传递来的径向压力，过弯时还要承受侧向力带来的弯矩，经过颠簸路面时还要吸收路面冲击带来的瞬时动载荷，所以在结构设计时，轮辋的胎圈座位置做了加厚处理，和轮胎胎圈接触的部位严格按照国标要求做了圆角过渡，避免应力集中导致的胎圈磨损或者轮辋开裂，轮辐和轮辋本体的连接位置做了大圆弧过渡，没有尖锐的结构转角，能把路面传递来的冲击载荷均匀分散到每一根辐条上，避免局部应力过大导致的结构失效。设计思路上没有一味追求轻量化而削减受力部位的壁厚，而是通过辐条的造型优化来实现减重与强度的平衡，这款轮辋采用了多辐条分叉式的造型，

　　每一根主辐条在靠近轮辋外沿的位置分成两个支脚连接到轮辋轮缘位置，相当于增加了辐条和轮辋的连接点数量，能把载荷更均匀地分散到整个轮辋圆周上，同时辐条背面做了等强度的挖槽处理，在受力较小的区域削减多余的壁厚，既降低了轮辋的整体重量，减少了簧下质量，提升悬挂的响应速度，又不会影响核心受力区域的结构强度。辐条表面采用了亮面车削与黑色涂装搭配的处理，不仅是为了视觉效果，车削的亮面区域集中在辐条的正面受力棱线上，这个位置在做表面处理时厚度控制更严格，能避免涂装过厚导致的动平衡偏差过大。从实际应用场景来说，这款轮辋主要适配紧凑型家用轿车的入门改装需求，不需要改动车辆的刹车、悬挂结构就能直接安装，对应的轮胎规格都是市面上的常见量产型号，

　　用户更换时不需要额外定制特殊规格的轮胎，日常城市道路行驶、高速巡航以及轻度非铺装路面通行都能满足强度要求，轮辋的气门嘴孔位置做了加厚凸台设计，避免安装气门嘴时出现密封不严导致的漏气问题，中心孔的定位面加工精度控制在IT7级，安装时能和轮毂轴头完全贴合，避免高速行驶时出现车轮抖动的问题。在做三维结构建模的时候，特意把轮辋的安装贴合面做了平面度公差约束，确保和刹车盘或者轮毂轴头的接触面完全贴合，不会出现安装面翘曲导致的车轮偏摆，轮辋的轮缘高度按照标准轮胎的安装要求设计，既保证轮胎充气后胎圈能完全卡入胎圈座，不会在低胎压行驶时出现轮胎脱圈的问题，又不会因为轮缘过高导致拆装轮胎时难度过大。另外在辐条的间隙设计上，预留了足够的刹车卡钳避让空间，即使是同车型升级更大尺寸的通风刹车盘或者多活塞卡钳，也不会出现辐条和卡钳剐蹭的问题，不需要额外加装垫片来避让，避免了加装垫片带来的轮栓受力长度不足的安全隐患。
