多喉直喷进气歧管结构设计方案

　　这套进气组件的设计参考了经典高性能自然吸气发动机的进气布局逻辑，核心服务于高转工况下的进气效率提升需求，常见于赛道改装车辆、老式高性能赛车的动力单元匹配场景。从实际装车场景来看，这类独立节气门的进气结构，主要适配直列六缸布局的往复式活塞发动机，每一个气缸对应独立的喇叭口进气通道与节气门蝶阀，能够避免传统单节气门进气歧管存在的各缸进气干涉问题，在高转速区间可以让每个气缸都获得等量、等压的进气充量，有效提升发动机的容积效率，尤其适合7000转以上的高转动力输出特性。

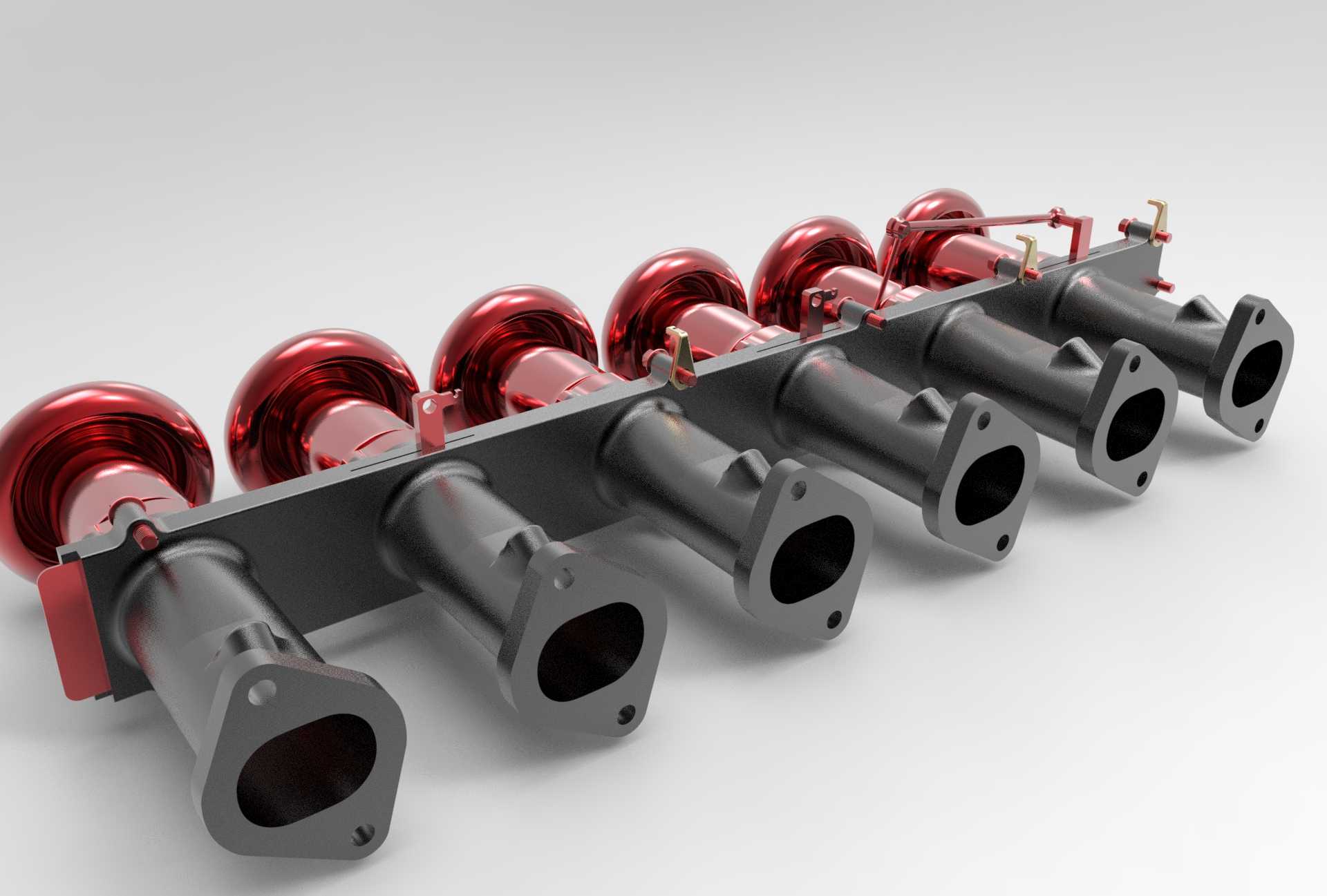

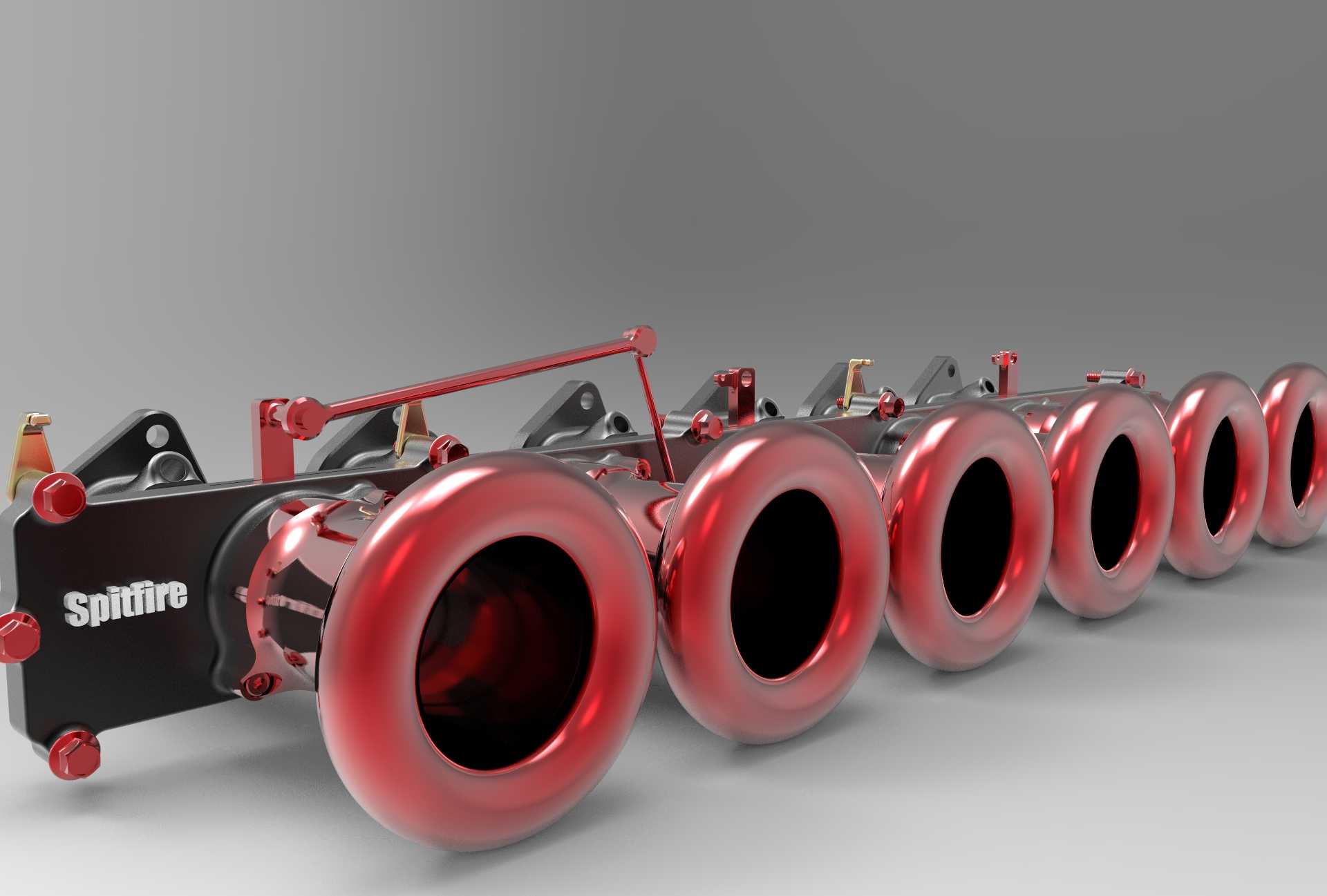

　　从功能特性上拆解，组件前端的红色喇叭口结构经过流体力学优化，喇叭口的圆弧曲率经过多轮流场仿真调整，能够在进气过程中减少入口处的气流紊流，降低进气阻力，同时利用文丘里效应提升进气流速，让空气更顺畅地进入进气道。每个独立节气门的蝶阀通过顶部的联动连杆机构实现同步开启，连杆的铰接位置预留了调节间隙，可以在装配时微调各节气门的开启同步度，避免出现单缸节气门开度偏差导致的空燃比失衡问题。节气门本体与进气喇叭口的连接采用快拆式卡接结构，配合端面的密封胶圈设计，既保证了进气通路的密封性，也方便后期根据不同排量、不同动力输出需求更换不同口径的喇叭口组件，适配不同的动力调校方案。

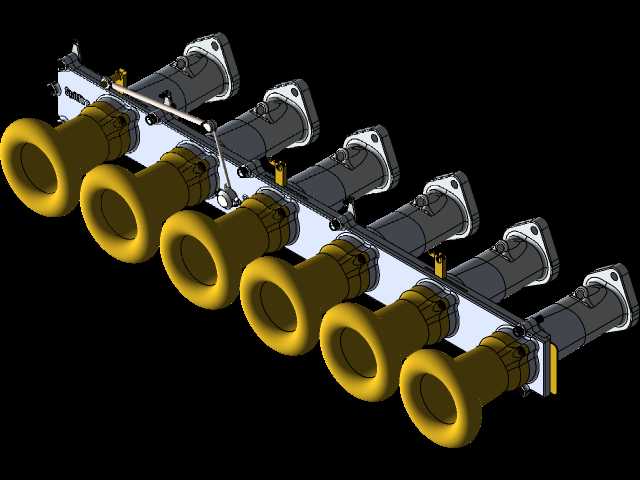

　　设计过程中首先要考虑的是安装边界的匹配问题，整个组件的安装基准是底部的黑色安装基座，基座上的螺栓孔位置完全对应发动机缸盖的进气侧安装孔位，基座与缸盖贴合的端面加工有0.8mm深度的密封槽，用于嵌入耐高温密封胶圈，避免高压进气出现泄漏。基座的整体长度根据直列六缸的缸间距确定，每个节气门单元的中心距与缸盖进气道的中心距完全一致，保证进气通路与缸盖进气道能够完全对中，避免出现气流折转导致的阻力损失。组件整体的高度方向预留了足够的空气滤清器安装空间，喇叭口顶端到基座安装面的距离经过测算，既不会与发动机舱盖产生干涉，也能预留出足够的空间安装进气风箱或者冬菇头样式的高流量空气滤芯。

　　从结构细节来看，节气门蝶阀的转轴采用不锈钢材质，转轴与基座的配合位置安装有含油轴承，能够在高频率的节气门开闭动作下保持长期的耐磨性能，避免出现转轴卡滞导致的节气门响应迟滞问题。顶部的联动连杆采用轻量化的铝合金材质加工，连杆上的复位弹簧采用不等节距设计，在节气门小开度时提供较轻的踏板反馈，大开度时提供足够的回位力，兼顾日常驾驶的脚感与急加速时的回位可靠性。基座侧面预留了进气压力传感器、曲轴箱通风管的安装接口，接口的螺纹规格采用通用的英制管螺纹，能够适配绝大多数市售的改装传感器与管路接头，不需要额外制作转接件。

　　在实际装车匹配时，这套组件需要配合独立的节气门位置传感器与可调式燃油压力调节器使用，由于每个气缸的进气路径长度完全一致，进气脉冲的谐振效应可以被更好地利用，在特定转速区间能够形成谐振增压效果，进一步提升进气充量。设计时还考虑了不同车型的发动机舱布局差异，整个组件的侧向没有突出的结构，安装后不会与周边的冷却水管、线束、刹车助力泵等部件产生干涉，基座上的螺栓孔采用沉头设计，螺栓安装后不会突出基座表面，保证安装面的贴合度。喇叭口的红色表面采用硬质阳极氧化处理，既具备足够的耐高温性能，能够承受发动机舱内的高温环境，也具备较强的抗腐蚀能力，长期使用不会出现氧化变色或者锈蚀问题。
