高性能汽车排气尾段改装组件结构设计

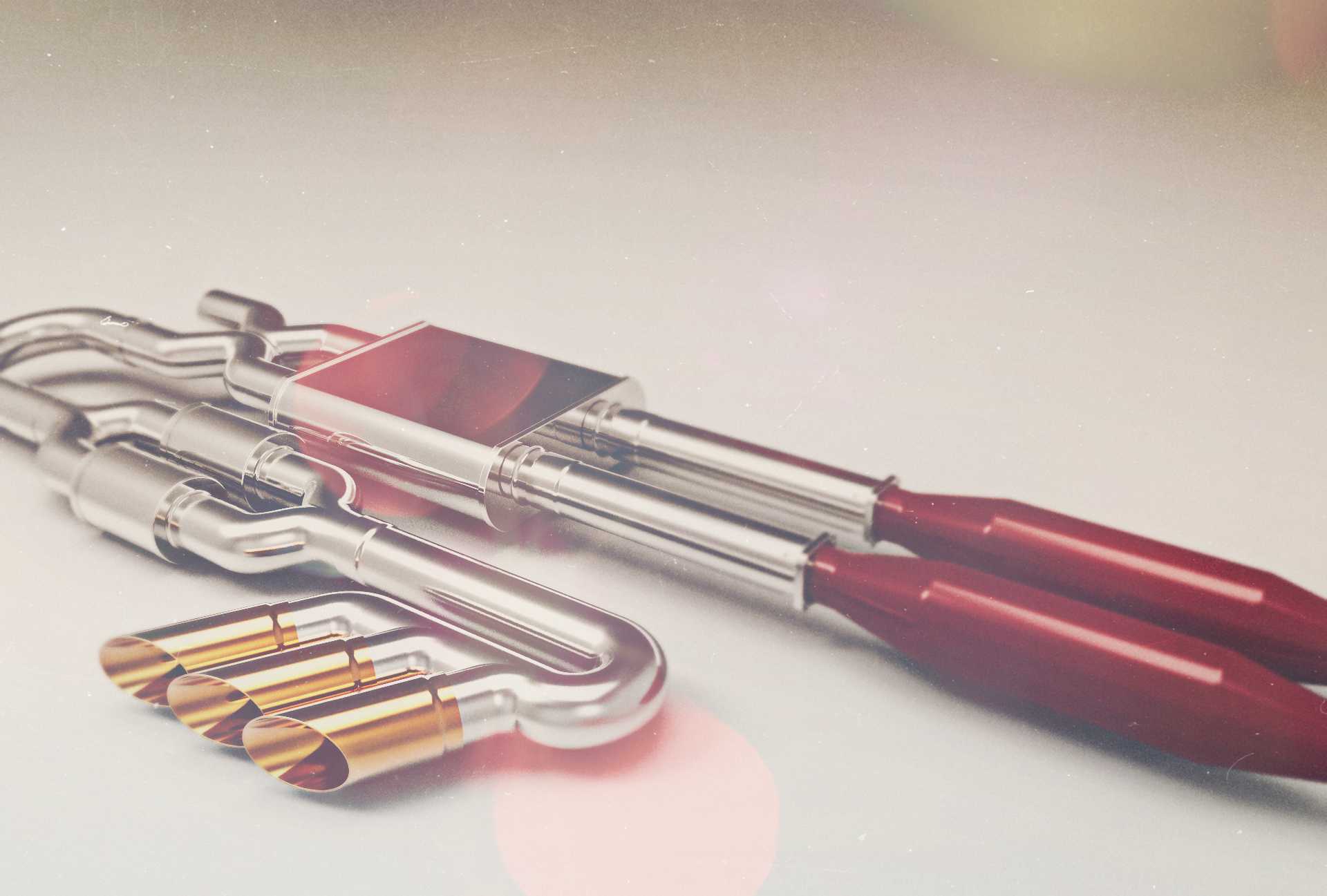

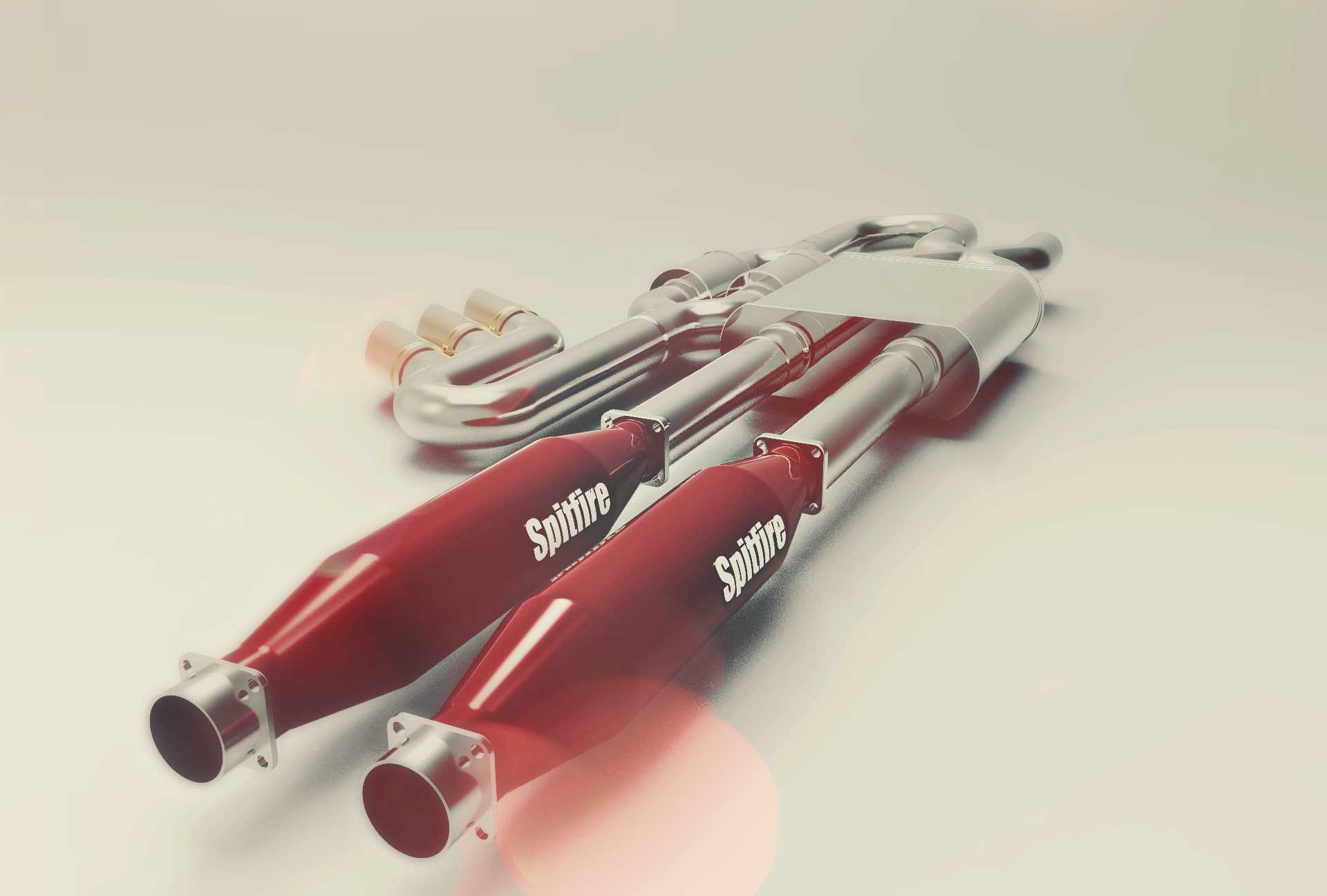

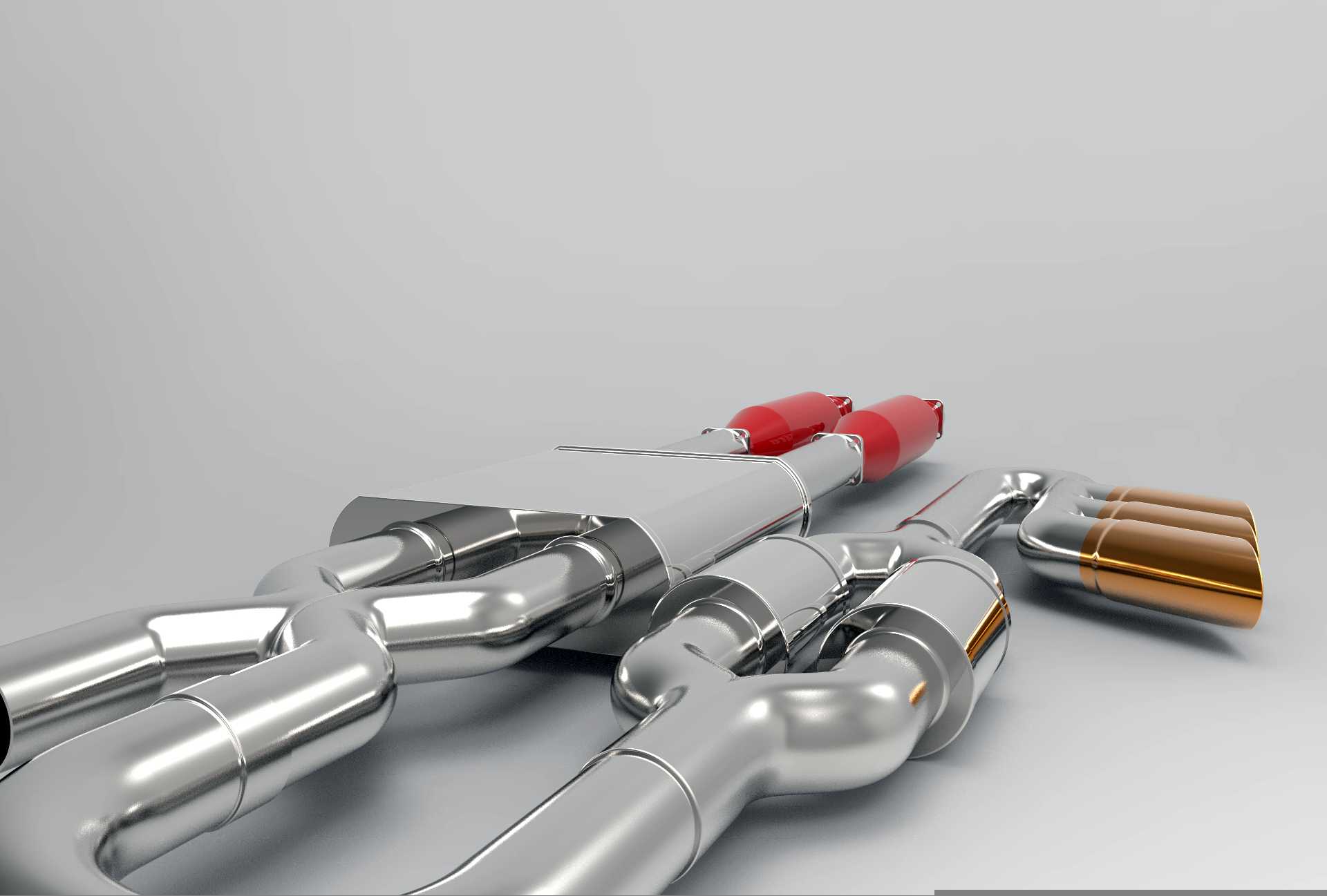

　　这套排气组件的设计出发点，是兼顾民用改装场景下的排气效率提升与外观辨识度需求，核心面向小排量性能车、复古改装车的后市场替换场景，在不改动原车底盘排气挂点位置的前提下，实现排气回压的优化调整。从实际装车场景来看，这类双出尾段排气主要适配后置动力布局、后驱架构的车型，安装位置位于车辆后保险杠内侧，尾喉伸出保险杠预留切口位置，既满足排气导出的基础功能，也能通过外露的金属尾段形成视觉辨识度。设计过程中首先确定的是筒体的走向，双筒体采用平行对称布局，每段筒体的进气端通过弯管段连接上游三元催化后的排气中段，弯管的弯曲半径严格控制在管径的1.5倍以上，避免弯折位置出现气流截面收缩，导致排气阻力陡增。筒体内部并非直通结构，

　　而是采用了多腔室回流消音结构，在保证排气顺畅度的同时，抵消高转速下的排气共振，避免车内出现低频压耳的不适感，这一点和赛道用的直通排气有明显区别，毕竟民用改装场景需要兼顾日常通勤的驾乘舒适性。筒体的外壳采用1.5mm厚度的不锈钢板材卷制焊接，表面做了高温红漆喷涂处理，能够耐受排气长期工作产生的600-800摄氏度高温，不会出现漆面起泡脱落的问题，筒体上的品牌标识采用高温油墨丝印，长期高温工况下也能保持清晰。尾喉位置采用了快拆法兰结构，法兰面加工有0.1mm深度的密封槽，配套耐高温石墨密封垫，安装时通过四颗M8螺栓紧固，既保证密封性能不会出现排气泄漏，也方便后期用户更换不同样式的尾喉装饰件。安装边界方面，

　　整套组件的总长度控制在680mm，筒体最大直径89mm，两个筒体的中心距为120mm，进气端的连接管外径为51mm，能够匹配市面上绝大多数2.0L及以下排量车型的原厂排气中段管径，挂点位置采用和原厂一致的橡胶吊耳安装座，不需要用户额外切割焊接底盘结构，直接替换原厂尾段即可完成安装。设计时还特意考虑了离地间隙问题，筒体最低位置距离安装基准面的高度为120mm，保证车辆在通过减速带、起伏路面时不会出现筒体托底磕碰的问题。气流走向设计上，排气从进气端进入筒体后，首先经过第一级膨胀腔，气流流速在此处降低，抵消一部分高频排气噪音，随后通过内部的穿孔管进入第二级腔室，穿孔管的穿孔率控制在22%，既不会因为穿孔过多损失消音效果，

　　也不会因为穿孔过少增加排气阻力，最后气流顺着尾喉的渐扩口导出，渐扩口的角度控制在7度，能够利用文丘里效应在出口位置形成负压，进一步提升排气的抽吸效率，帮助发动机在高转速区间更快排出废气，提升动力响应速度。整套结构的重量控制在5.2kg，比同规格的原厂铸铁排气轻了近40%，能够有效降低车辆后轴的簧下质量，对于提升悬挂的响应速度也有一定帮助。在建模过程中，所有的焊接位置都预留了1mm的焊接收缩余量，弯管段的回弹量也根据不锈钢材料的屈服强度做了补偿，保证加工成型后的零件尺寸和设计值偏差控制在0.5mm以内，不需要后期额外校形就能直接完成装配。筒体两端的端盖采用冲压成型，和筒体的连接采用环缝焊接，焊接位置做了打磨钝化处理，避免长期使用后出现焊缝锈蚀的问题。吊耳安装座的位置经过反复校核，保证安装后整套排气的重心落在几个吊耳的支撑中心范围内，不会因为重心偏移导致吊耳长期受力不均出现过早老化开裂的问题。
