铣床第四轴加装可行性验证装置

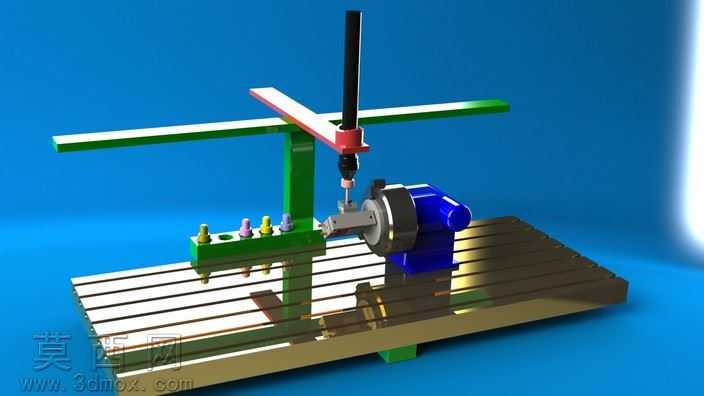

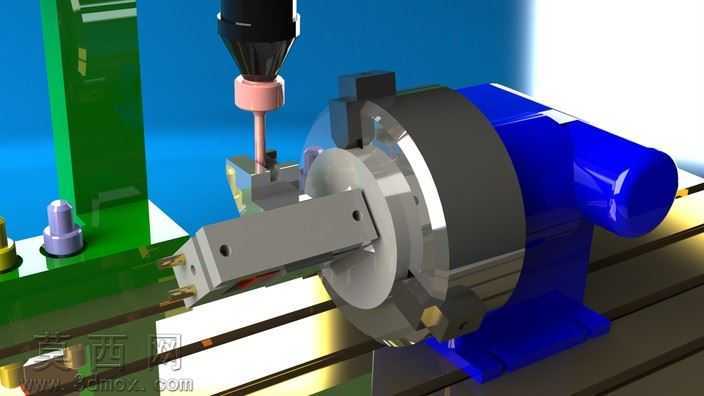

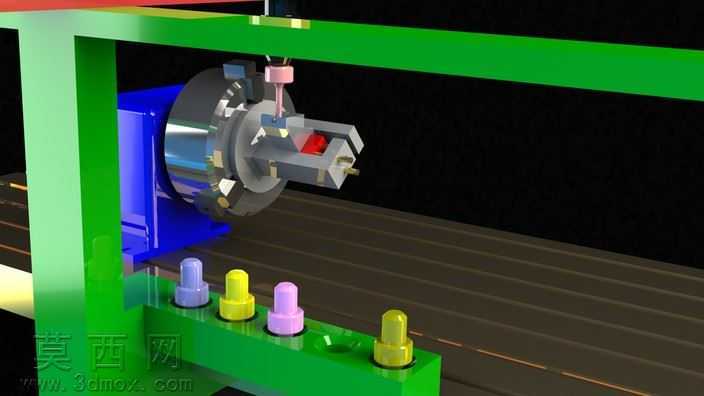

本作品为面向普通铣床加装第四轴的可行性验证三维建模设计，整体建模过程围绕铣削加工场景的实际布局展开，首先搭建了带T型槽的金属工作台作为安装基准，工作台采用带反光属性的金属材质渲染，还原实际机床工作台的金属光泽与槽道结构，确保后续加装部件的安装位置符合真实机床的装夹逻辑。模型中设计了立式支撑的绿色龙门式横梁支架，支架采用硬质合金喷涂质感的材质表现，横梁上搭载可沿X向滑动的主轴安装座，竖直方向设置可上下进给的加工主轴单元，主轴端部设计了快换式刀具装夹结构，可适配不同规格的铣削刀具，验证第四轴加装后多轴联动加工的走刀空间是否存在干涉。在工作台一侧设置了第四轴回转驱动单元，回转单元采用蓝黑配色的工业电机外壳材质渲染，输出端配置三爪卡盘结构用于装夹待加工工件，卡盘旁设计了多工位刀座，刀座上预留了四个不同颜色标识的刀具安装位，用于验证加工过程中自动换刀的行程合理性。建模过程中对各运动部件的行程范围做了参数化约束，横梁的滑动行程、主轴的进给行程、第四轴的回转角度均按照普通铣床的实际加工参数设定，通过装配体的干涉检查功能，逐一验证各轴运动过程中是否存在结构碰撞，同时对支架的受力结构做了简化模拟，确保加装第四轴后支架的刚性满足铣削加工的受力要求。渲染阶段采用蓝色纯色背景突出装置本身，金属部件添加了环境反射效果，塑料与漆面部件调整了粗糙度参数，让整体视觉效果贴近真实工业设备的质感，整个设计完整还原了铣床加装第四轴的整体布局、运动逻辑与装夹方案，为后续实际改造提供了直观的三维参考，可直接用于结构评审、行程验证与改造方案的前期论证，清晰展现了普通铣床升级四轴加工能力的结构可行性与布局合理性。
