2030型台式数控等离子切割设备

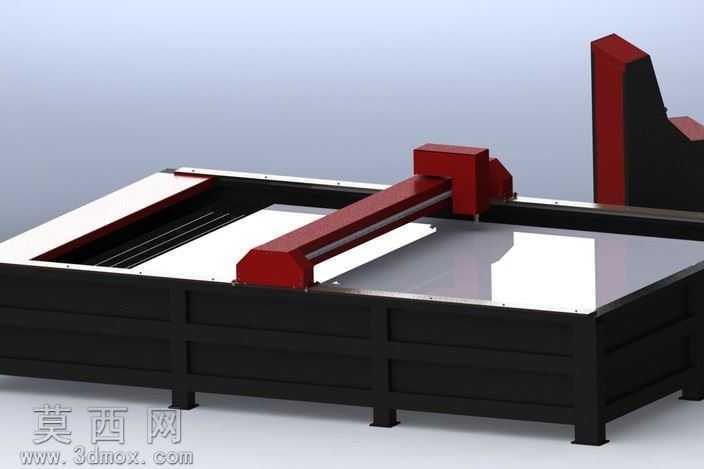

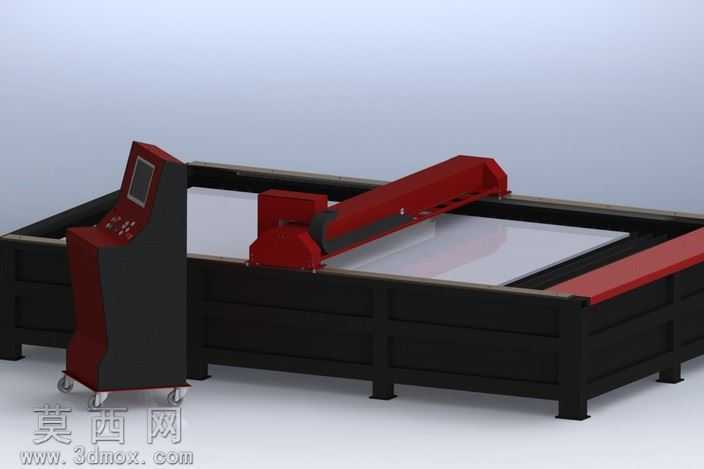

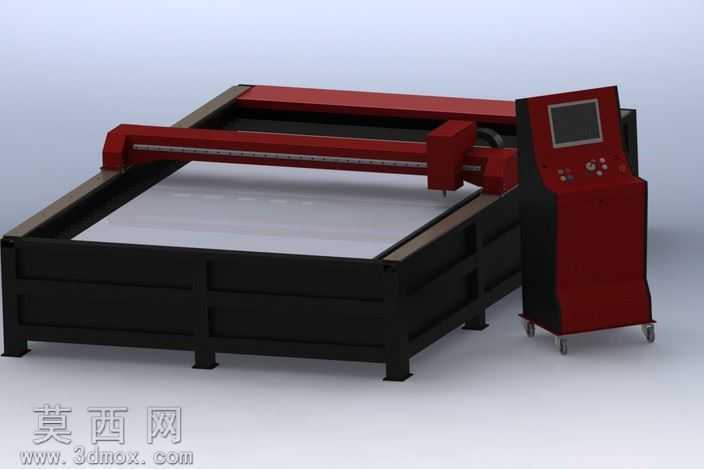

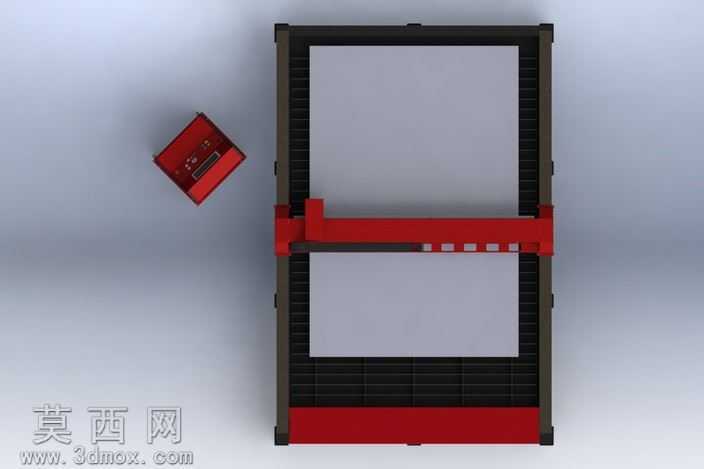

本模型为2030规格台式数控等离子切割设备，整体采用龙门式横梁跨搭床身的经典布局设计，建模过程严格遵循工业设备实际生产的尺寸比例，将设备有效加工幅面设定为2100毫米×3100毫米，完全匹配常规板材加工的幅面需求。建模阶段首先搭建焊接式床身的主体框架，采用加厚矩形方管拼接的结构形式，在床身底部设置均匀分布的支撑脚座，还原实际设备中用于调平承重、分散加工震动的结构设计，床身上表面铺设平整的加工承托平台，还原实际使用中承托待切割金属板材的功能结构。横向移动的龙门横梁采用加厚型钢结构建模，横梁上设置可沿横向导轨滑动的切割头安装座，切割头组件包含升降调节机构、等离子割炬安装位，还原实际加工中割炬可随加工轨迹做横向、纵向移动，同时可根据板材厚度做升降高度微调的运动结构。设备侧方独立设计落地式数控控制柜，柜体采用钣金折弯结构建模，正面倾斜操作面设置嵌入式显示屏、功能按键区与调节旋钮，柜体底部安装四个带刹车的万向脚轮，还原实际使用中控制柜可灵活移位、方便操作人员调整操作位置的设计细节。材质渲染阶段，床身主体采用哑光黑色磨砂金属材质，还原工业焊接机架的厚重质感；龙门横梁与切割滑座采用正红色哑光烤漆材质，与黑色床身形成清晰的视觉区分，符合工业设备安全色的设计规范；控制柜外壳采用与横梁一致的红色烤漆材质，操作面板区域采用深灰色哑光塑料与亮面玻璃屏幕搭配，还原真实操作界面的视觉效果；导轨、传动部件采用亮银色金属材质，突出机械传动结构的精密质感；脚轮采用黑色橡胶与银色金属支架搭配，还原万向轮的真实材质表现。设计过程中充分还原设备的结构逻辑，床身内部预留除尘风道的安装空间，龙门横梁的传动侧预留步进电机、同步带传动组件的安装位置，精准还原该设备采用步进电机驱动、可实现平面板材任意轨迹等离子切割的功能特性，整体模型结构完整，各部件装配关系清晰，可用于设备结构展示、加工方案演示等场景。
