凝汽器线圈生产用种子管切断设备

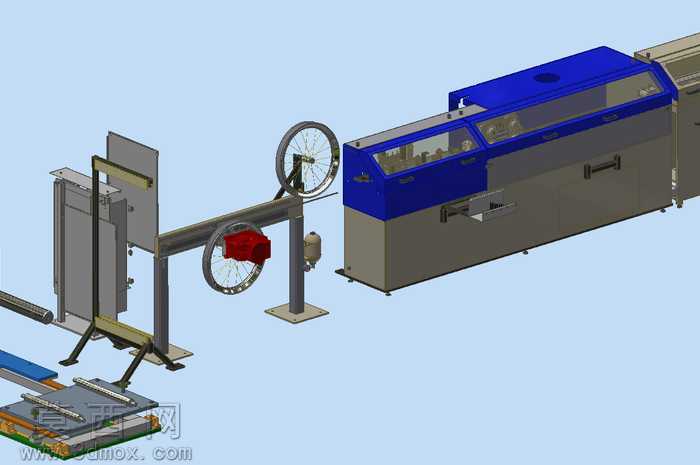

本三维模型为面向凝汽器线圈、汽车散热器生产场景设计的种子管切断专用设备，整体采用模块化建模思路完成全结构搭建，在三维建模过程中严格遵循工业设备实际生产的尺寸比例与装配逻辑，对设备的进料导向机构、校直轮组、切断执行单元、主机防护壳体、出料承接结构逐一进行精细化建模还原。模型渲染阶段采用写实工业材质表现方案，主机防护外壳赋予深蓝色哑光金属烤漆材质，表面添加细微的颗粒质感与环境反射效果，还原真实工业设备的外壳质感；设备机架、进料支架等承载结构赋予深灰色磨砂金属材质，模拟铸铁机架的厚重质感；校直轮组、导向辊等运动部件赋予亮面镀铬金属材质，突出加工件的精密金属光泽；进料端的管材原料赋予哑光金属管材材质，还原待加工种子管的真实外观。结构设计上，设备左侧设置多组可调式导向支架与双轮校直机构，可对成盘供应的种子管进行进料导向与直线度校正，避免管材弯曲影响切断精度；中部主机集成送料、定长、切断一体化功能单元，封闭式防护壳体既可以阻挡切断过程中产生的金属碎屑飞溅，也预留了透明观察窗方便操作人员实时查看加工状态，壳体侧面设置抽屉式废料收集结构，便于定期清理切断产生的边角料；设备底部设置可调式支撑脚，可根据车间地面平整度调整设备水平度，保证运行稳定性。设计过程中充分考虑管材切断加工的实际工况，对各运动部件的装配间隙、运动行程进行了合理预留，校直轮的间距可根据不同管径的种子管进行适配调整，切断工位的定长结构可灵活调整切断长度，满足不同规格散热器、凝汽器线圈的管材加工需求，整体模型结构完整，各部件装配关系清晰，可直接用于设备方案展示、结构优化参考以及生产加工前的装配验证。
