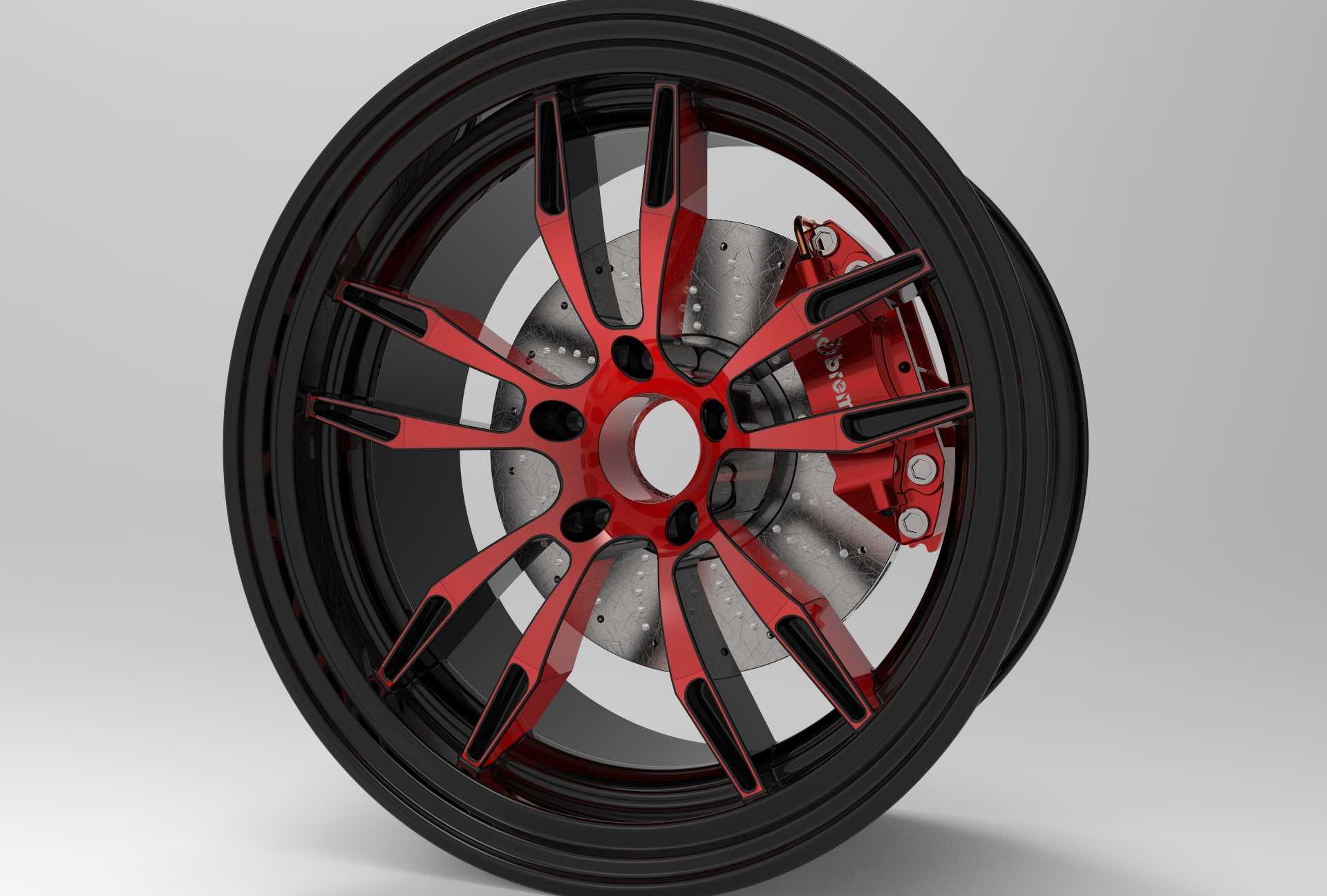

红黑双色运动款汽车轮毂带刹车卡钳结构

　　这套轮毂结构在乘用车改装、售后替换市场有很高的适配性，日常做底盘件匹配设计时，这类多辐条运动款轮毂是性能取向车型的常用选型。从实际装车场景来看，该轮毂的辐条采用镂空分叉设计，一方面能在行驶过程中为刹车系统预留足够的通风导流空间，制动过程中卡钳与刹车盘产生的热量可以顺着辐条间隙快速散出，避免长时间制动出现热衰减；另一方面分叉式辐条的力学分布更均匀，在承受路面冲击、过弯侧向载荷时，应力能顺着辐条延伸方向均匀传递到轮辋整体，不会在螺栓孔附近出现应力集中的问题。设计时首先确定的是安装基准，孔距设定为120x5，也就是五个安装螺栓的节圆直径为120mm，这个参数是欧系多款中型性能车的通用安装规格，中心孔直径74mm，适配多数车型的轴头尺寸，

　　装车时不需要额外加装变径圈就能保证同轴度，避免高速行驶出现方向盘抖动的问题。轮辋直径为18英寸，属于兼顾操控性与日常行驶舒适性的尺寸，胎壁厚度不会过薄导致路过坑洼时容易鼓包，同时也能提供足够的侧向支撑性，匹配低扁平比运动轮胎时能获得更直接的路感反馈。配套的刹车卡钳采用对向多活塞结构，安装位置避开了辐条的内侧凸起，设计时已经预留了足够的安装间隙，哪怕是后期更换更大尺寸的划线刹车盘，也不会出现卡钳蹭辐条的问题。刹车盘采用通风划线结构，盘面的划线可以在制动时刮除刹车片表面的粉尘，避免粉尘在盘面与片之间形成滑动层影响制动摩擦力，同时通风盘的内部风道可以配合轮毂辐条的导流作用，把制动产生的热量快速带出轮腔。从结构细节来看，

　　轮毂的轮缘部分做了加厚处理，在轮胎拆装或者上路肩的时候，不容易出现轮缘变形的问题，气门嘴安装位设置在辐条间隙的位置，充气时不需要调整轮毂角度就能直接操作，日常维护更方便。辐条表面采用双色处理，红色的主体部分搭配黑色的边缘装饰，视觉上更具运动感，同时涂层采用耐候性材质，长期暴露在户外、接触路面溅起的泥水与融雪剂也不容易出现掉色、腐蚀的问题。做三维结构设计时，已经把螺栓孔的沉台深度、中心孔的倒角尺寸都做了精准匹配，安装螺栓拧紧时能保证轮毂与轴头端面完全贴合，不会出现安装面虚接导致的车轮摆动问题。轮辋的胎圈座尺寸严格符合国标乘用车轮辋的规格要求，轮胎安装后能保证胎圈与轮辋的密封性能，不会出现慢漏气的问题，

　　同时胎圈座的圆角处理也能避免拆装轮胎时刮伤胎圈钢丝。在实际选型匹配时，这款轮毂的偏距设定在合理范围内，装车后轮距不会出现过大的外扩，不会蹭到轮眉内衬，同时也能提升车辆的轮距宽度，过弯时的侧倾幅度会更小，行驶稳定性更好。卡钳的安装支架采用分体式设计，适配不同车型的羊角安装孔位时，只需要更换对应支架就可以完成适配，不需要重新开发卡钳本体，能大幅降低售后适配的成本。刹车盘的安装孔位与轴头法兰完全匹配，装配时盘面的端面跳动量控制在极小范围内，制动时不会出现方向盘抖动、刹车踏板弹脚的问题。日常做底盘三维装配校核时，这套模型可以直接用于整车底盘的运动干涉检查，模拟转向打到最大角度、悬架压缩到极限行程时，轮毂与减震器、羊角、翼子板之间的间隙，提前排除装配干涉的问题，减少后期实车验证的整改成本。
