折叠式便携代步滑板车结构设计

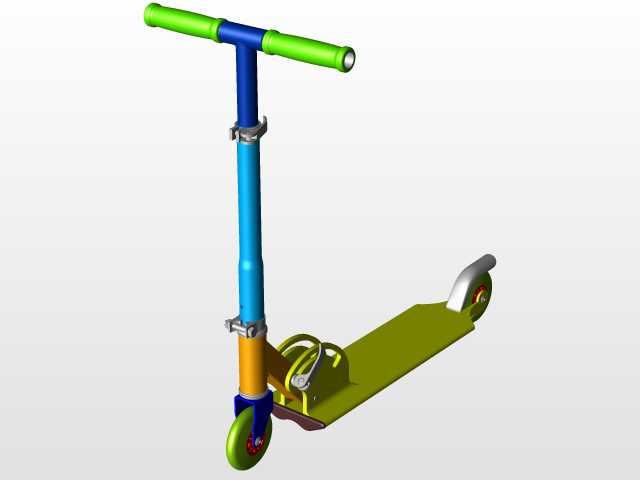

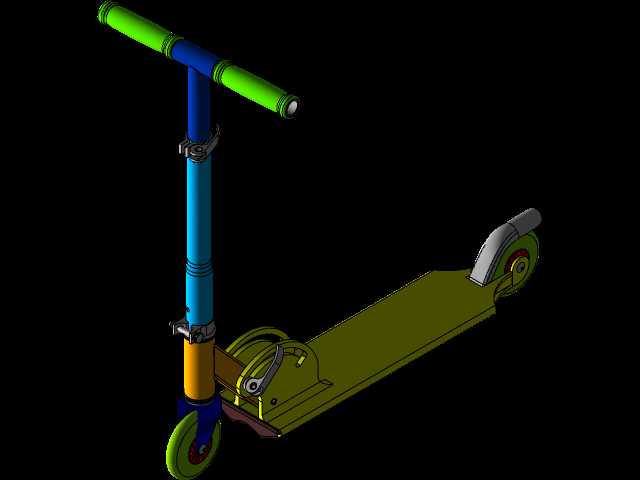

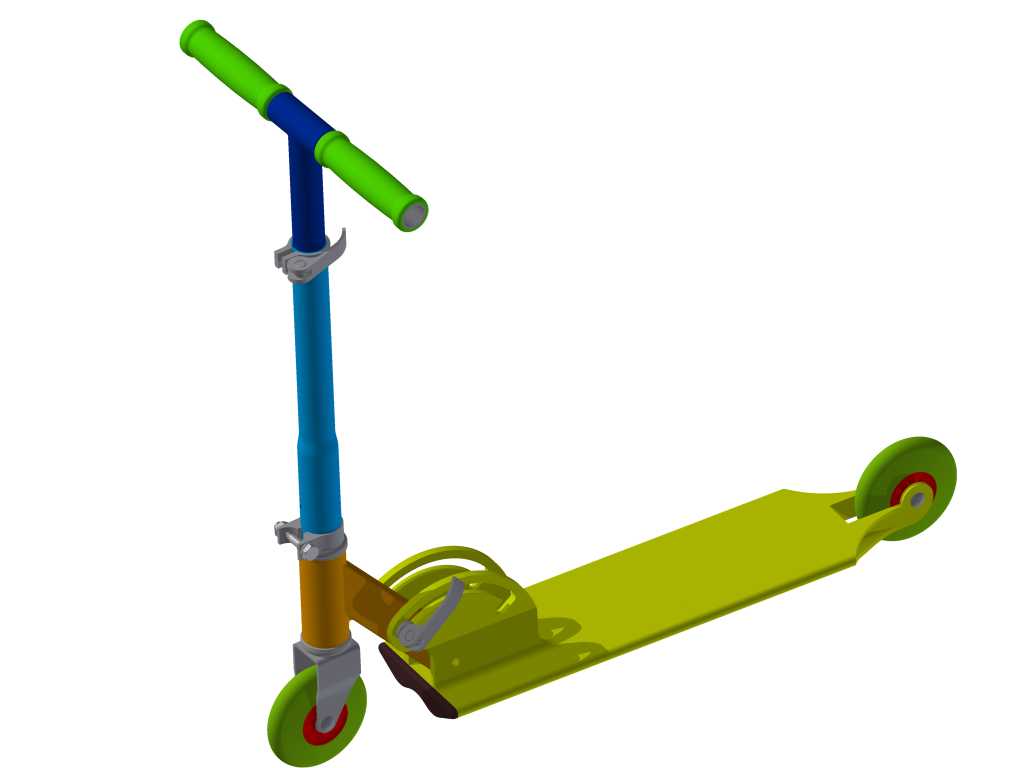

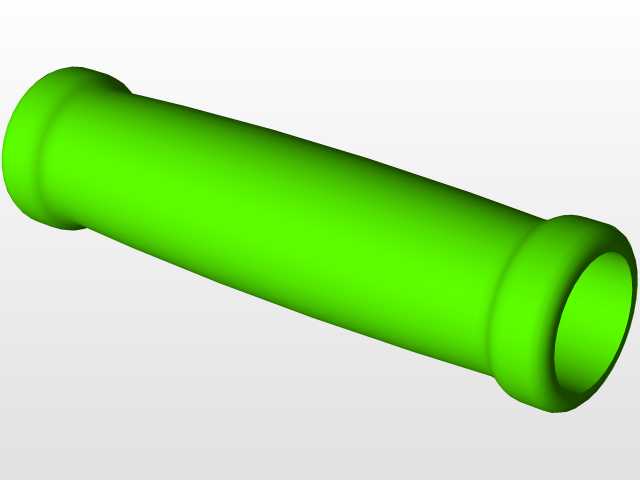

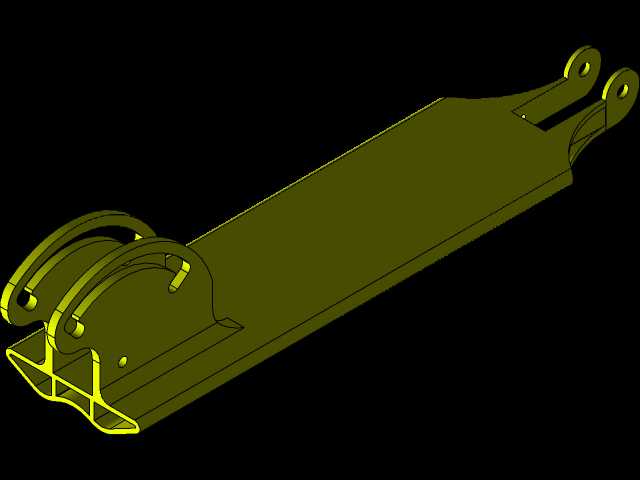

　　这款代步滑板车的结构设计，核心围绕短距离通勤的便携性与使用可靠性展开，在城市最后三公里出行、园区内部通勤、校园短途移动这类场景下，能够很好地填补步行与公共交通衔接的空白。从结构布局来看，整车采用立管分段锁紧的折叠方案，立管分为三段不同管径的金属管段，通过快拆锁紧箍实现高度调节，适配不同身高使用者的握持需求，握把套采用防滑橡塑材质，表面做轴向防滑纹路处理，握持时不易打滑，转向时的力反馈直接，没有多余旷量。踏板部分采用一体化冲压成型的金属承载结构，板面做了防滑纹理预留，站立区域的宽度控制在140mm左右，长度满足单脚完全站立、另一只脚可辅助蹬地的空间需求，踏板底部做了加强筋结构，在100kg额定载荷下不会出现明显形变，

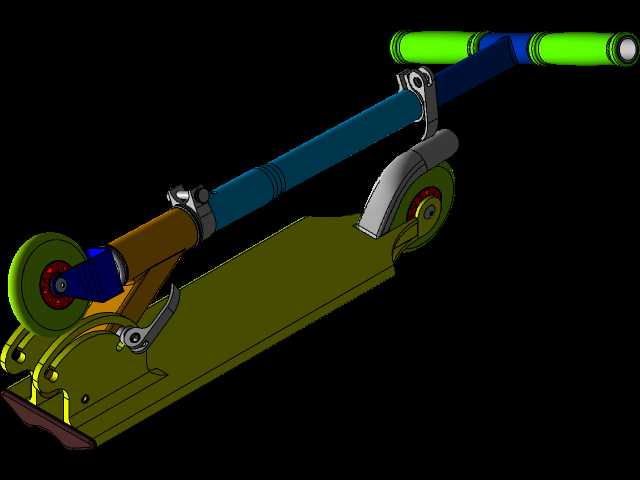

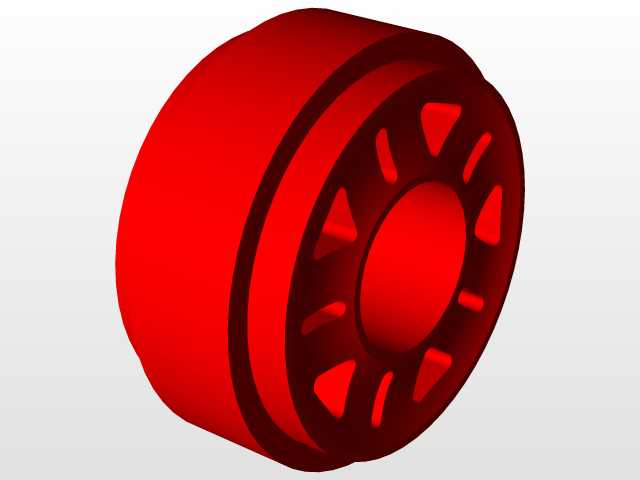

　　边缘做圆弧过渡处理，避免磕碰时的尖锐棱角伤人。轮组部分前后采用不同直径的实心轮配置，前轮直径略大于后轮，前轮直接与立管底部的转向轴连接，转向角度限制在左右各45度，避免转向过大导致侧翻，后轮集成了踩踏式制动结构，制动蹄片直接贴合后轮轮面，踩下制动踏板时能够提供足够的制动力，制动距离在干态平整路面下控制在1.5米以内，满足日常代步的安全需求。折叠机构的设计是这款产品的核心，立管与踏板连接处采用偏心轴锁紧的折叠铰链，折叠时扳动快拆手柄即可将立管向下翻折，翻折后立管可贴合踏板上表面，折叠后的整体长度控制在700mm以内，高度不超过250mm，可以轻松放入汽车后备箱、办公室工位下方或者公共交通的行李架上，不会占用过多公共空间。在安装边界上，

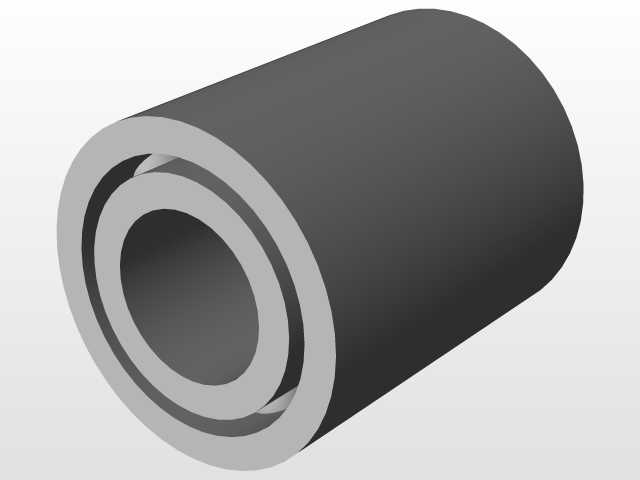

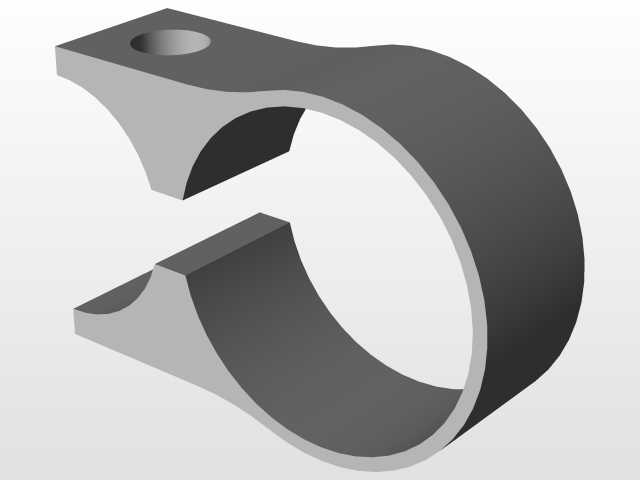

　　整车展开后的总高度根据立管调节范围在850mm到1100mm之间，踏板离地高度控制在80mm，使用者站立时重心更低，行驶稳定性更好，前后轮轴距为550mm，转弯半径小于1米，在狭窄的人行道、园区道路上可以灵活转向，不需要过大的回转空间。结构设计时充分考虑了日常使用的磨损问题，所有转动铰接位置都预留了润滑脂加注孔，长期使用出现转动卡滞时可以直接加注润滑脂维护，不需要整体拆解结构；轮组的轴承采用标准深沟球轴承，属于通用标准件，出现磨损后可以直接替换，不需要定制专用配件，降低后期维护成本。立管的锁紧箍采用金属冲压件，锁紧力通过偏心手柄放大，锁紧后立管不会出现上下窜动或者转向旷量，即使在颠簸路面行驶也能保持结构稳定。

　　踏板尾部的挡泥板与后轮支架一体化设计，行驶时可以阻挡后轮带起的泥水，避免弄脏使用者的衣物，挡泥板与后轮的间隙控制在10mm，不会因为轮组跳动出现摩擦异响。握把两端做了封闭端盖设计，避免管材内部进入雨水或者灰尘，延长管材的防锈使用寿命。从受力角度分析，整车的受力路径非常清晰，使用者站立时的载荷通过踏板传递到前后轮轴，转向时的侧向力通过立管传递到前轮轴，所有受力节点都做了圆角过渡处理，避免应力集中导致的结构断裂，在反复折叠测试中，铰链位置的疲劳寿命满足日常使用3年以上的强度要求，不会出现铰链断裂或者锁紧失效的问题。这款结构设计没有冗余的装饰部件，所有结构都服务于便携、可靠、易维护的核心需求，没有为了外观牺牲结构实用性，各个部件的装配公差控制在合理范围，批量生产时的装配难度低，不需要复杂的工装夹具即可完成总装，各个部件的加工工艺都采用常规的冲压、车削、管材切割工艺，不需要特殊的加工设备，生产制造成本可控，适合面向民用短途代步市场批量落地。
