越野车自制圆柱型储水装置结构设计

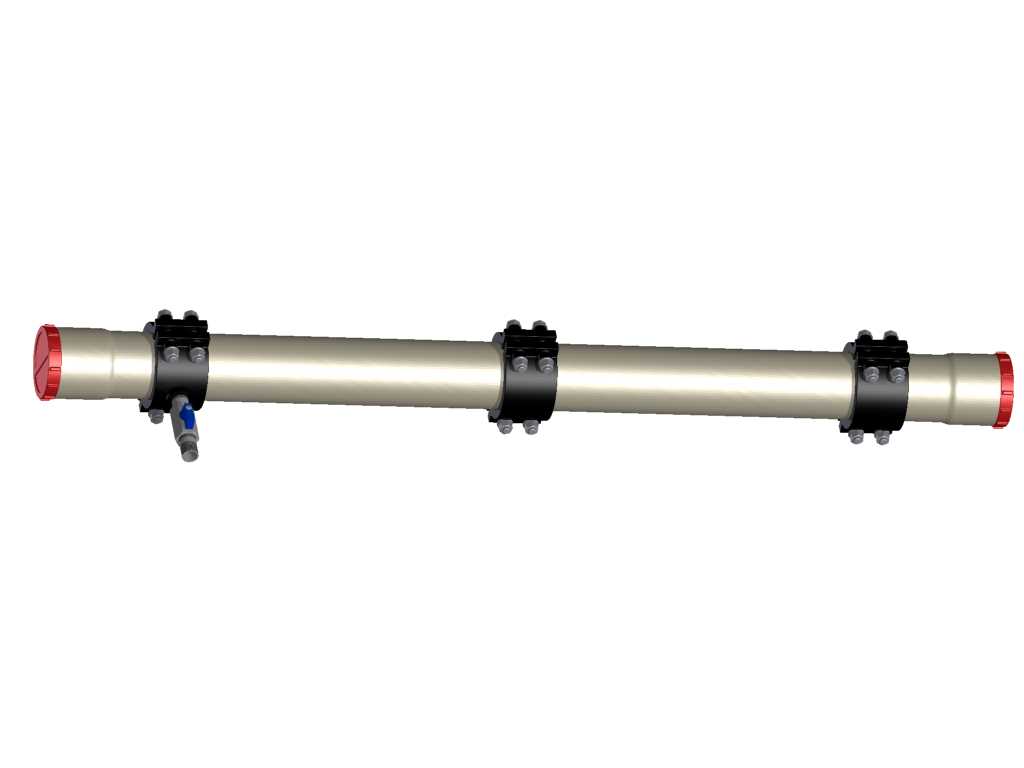

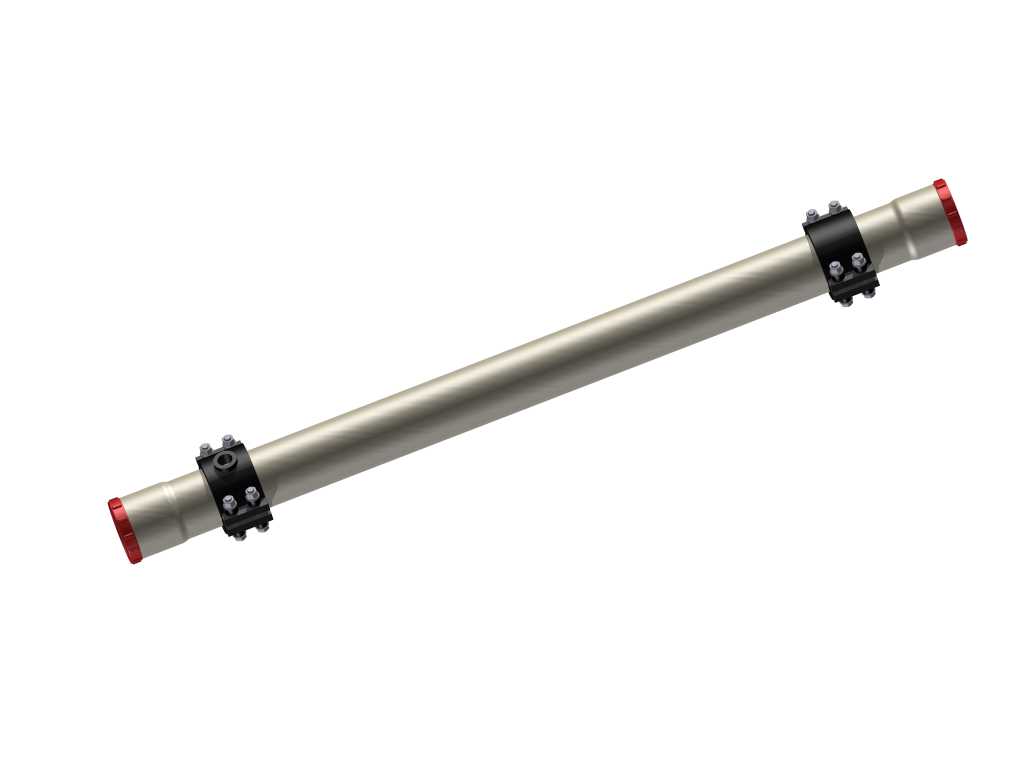

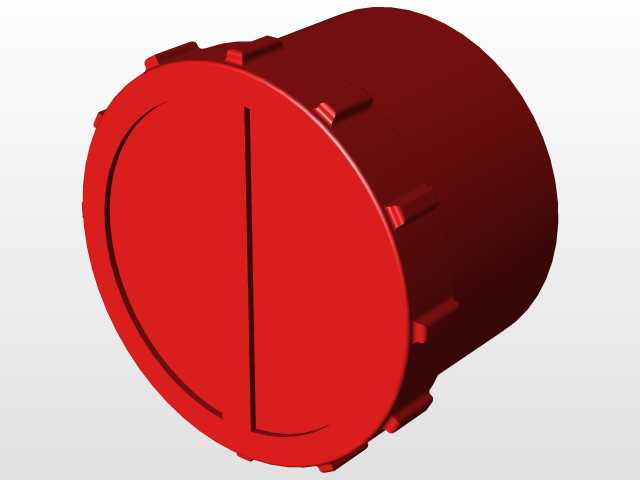

　　这款车载储水装置主要面向越野穿越场景的使用需求设计，适配硬派越野车的改装加装场景，可在长途无人区穿越、户外露营、野外作业等场景下为乘员提供稳定的清洁水源储备，解决越野出行中生活用水、应急补水的实际需求。从结构设计逻辑来看，整体采用圆柱型筒体作为储水主体，这类筒体结构相比方形储水容器具备更好的结构强度，在车辆行驶过程中承受持续颠簸、振动载荷时，筒壁应力分布更均匀，不会出现方形箱体转角处的应力集中问题，能更好适应越野工况下的复杂受力环境，同时圆柱型结构也更便于在车辆底盘侧方、防滚架旁等狭长空间内布置，充分利用越野车改装时的剩余安装空间，不会过度占用后备箱储物区域。装置的端部采用端盖密封结构，红色端盖通过周向卡扣结构与筒体实现可靠连接，

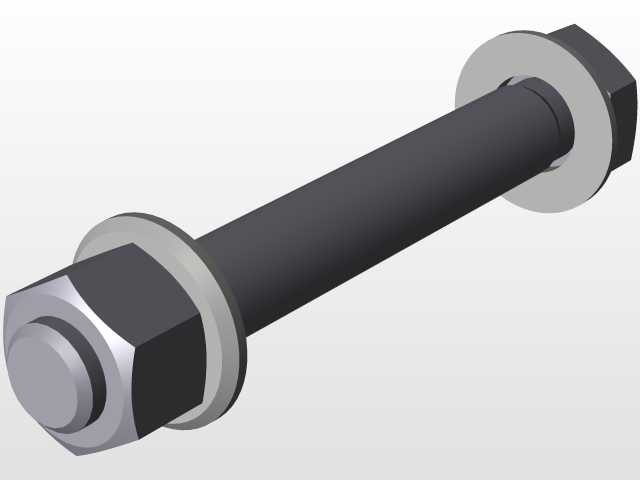

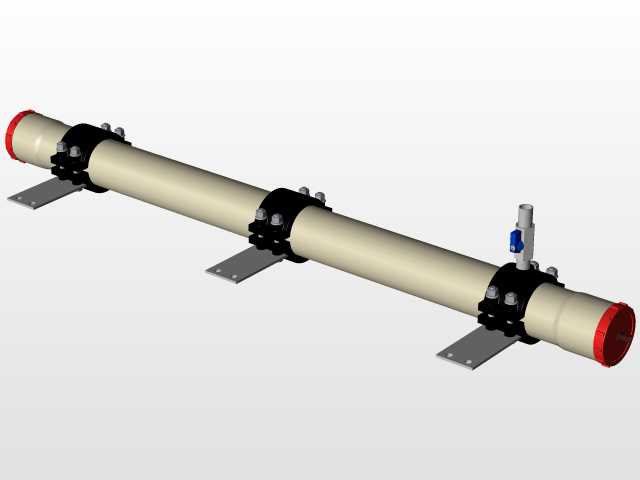

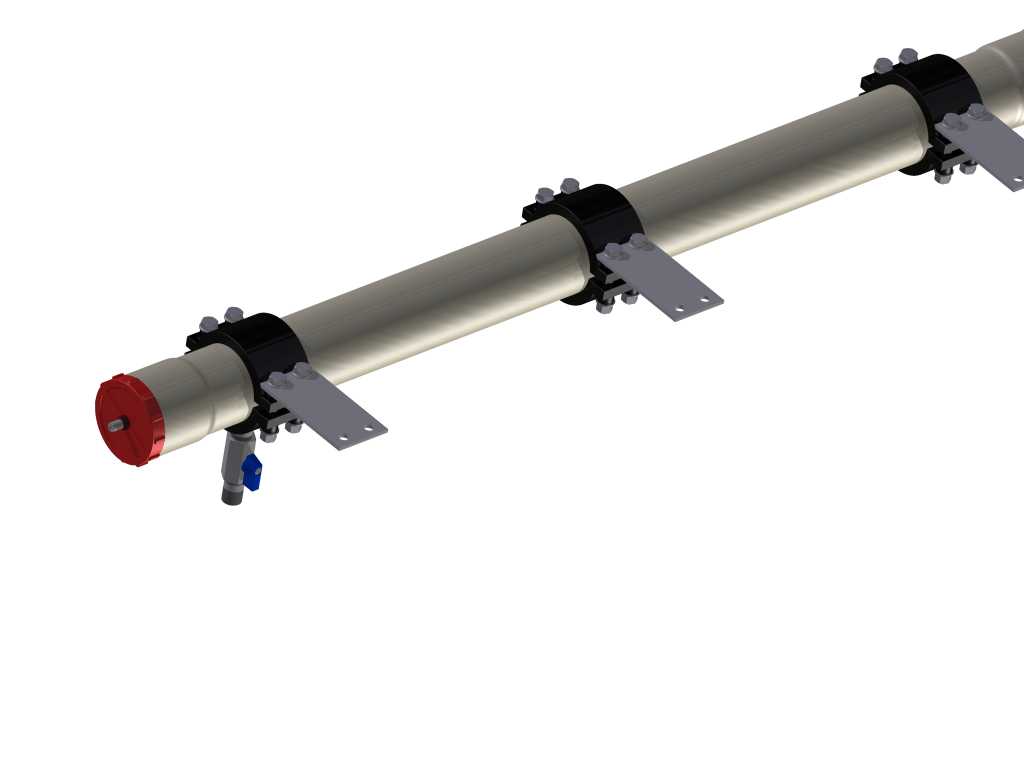

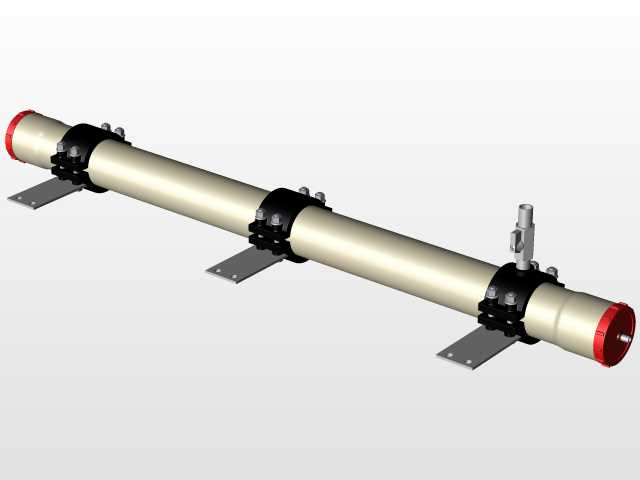

　　端盖中心预留的轴状结构可作为水路接口或者排气阀的安装位，配合端盖与筒体之间的密封件，可在车辆倾斜、颠簸甚至短时侧倾的状态下避免储水渗漏，满足越野行驶中复杂姿态下的密封要求。筒体中部设置的环形抱箍固定结构是整套装置的核心安装承载部件，抱箍采用上下对合的夹紧结构，通过多组螺栓实现抱紧力的均匀施加，可适配一定外径公差范围内的筒体安装，抱箍侧面延伸出的平板式安装支架带有两个长圆形安装孔，这类孔型设计可在安装时提供一定的位置调整余量，降低安装支座的加工精度要求，适配不同车型的安装孔位偏差，支架与抱箍主体采用刚性连接，可将储水装置满水状态下的重量载荷均匀传递到车身安装点，避免长期振动下出现连接松动、支架断裂的问题。

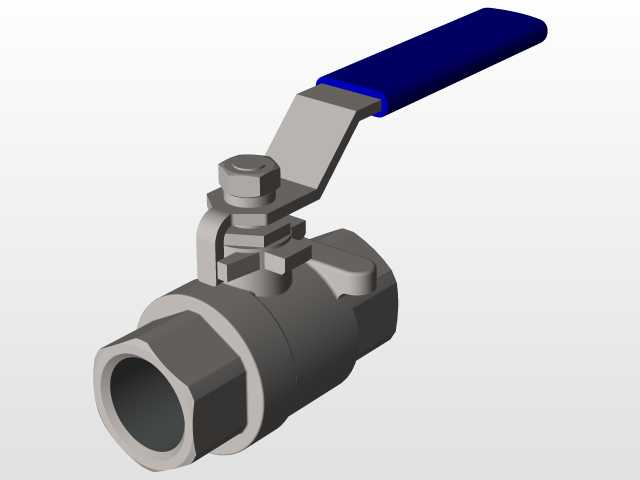

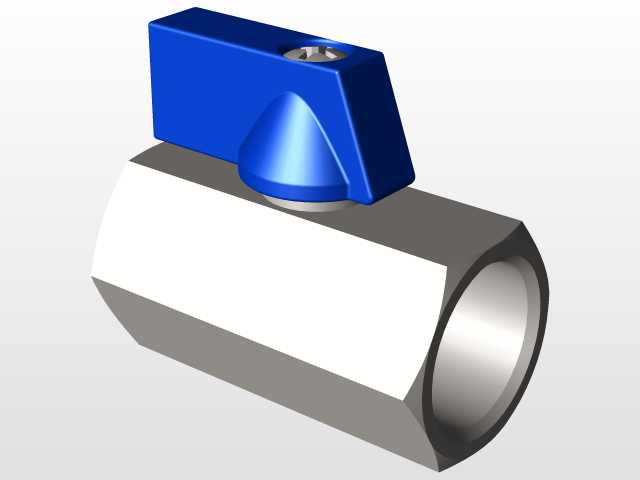

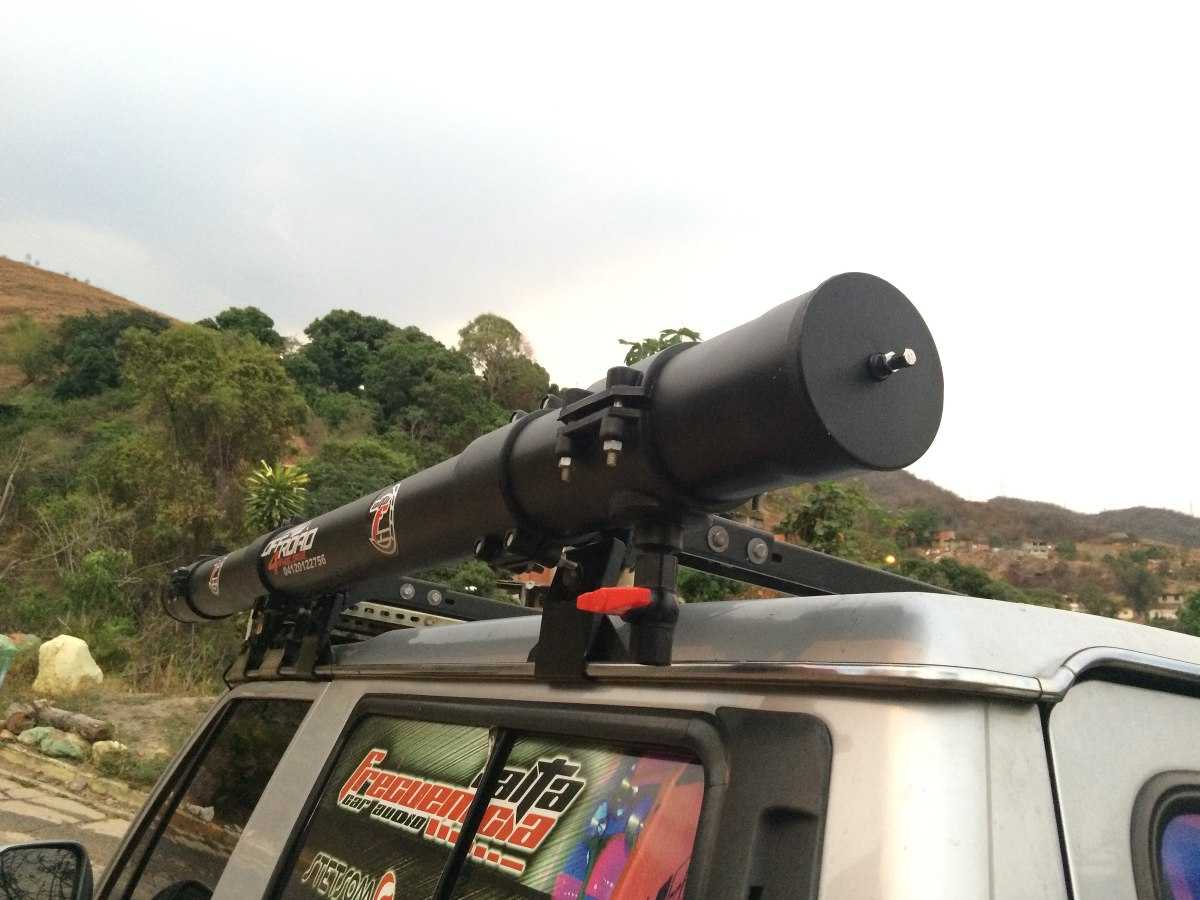

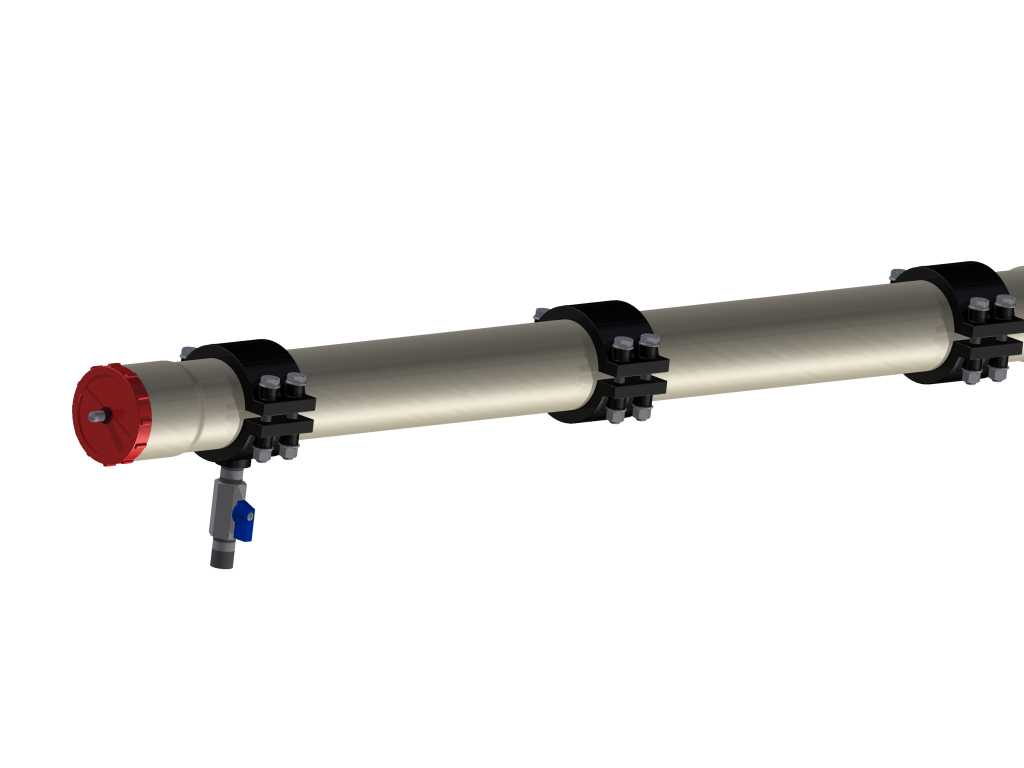

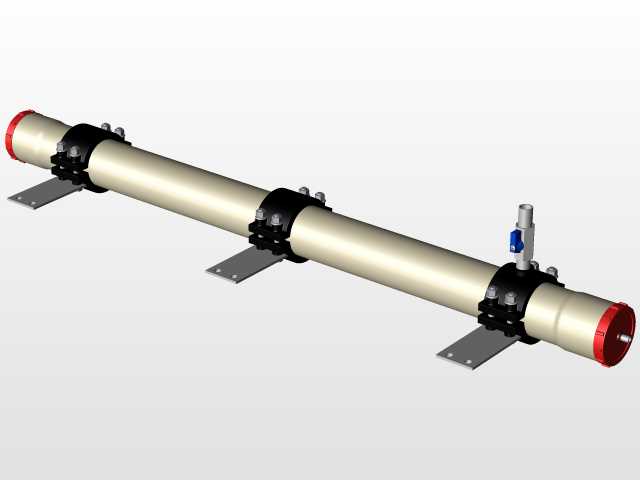

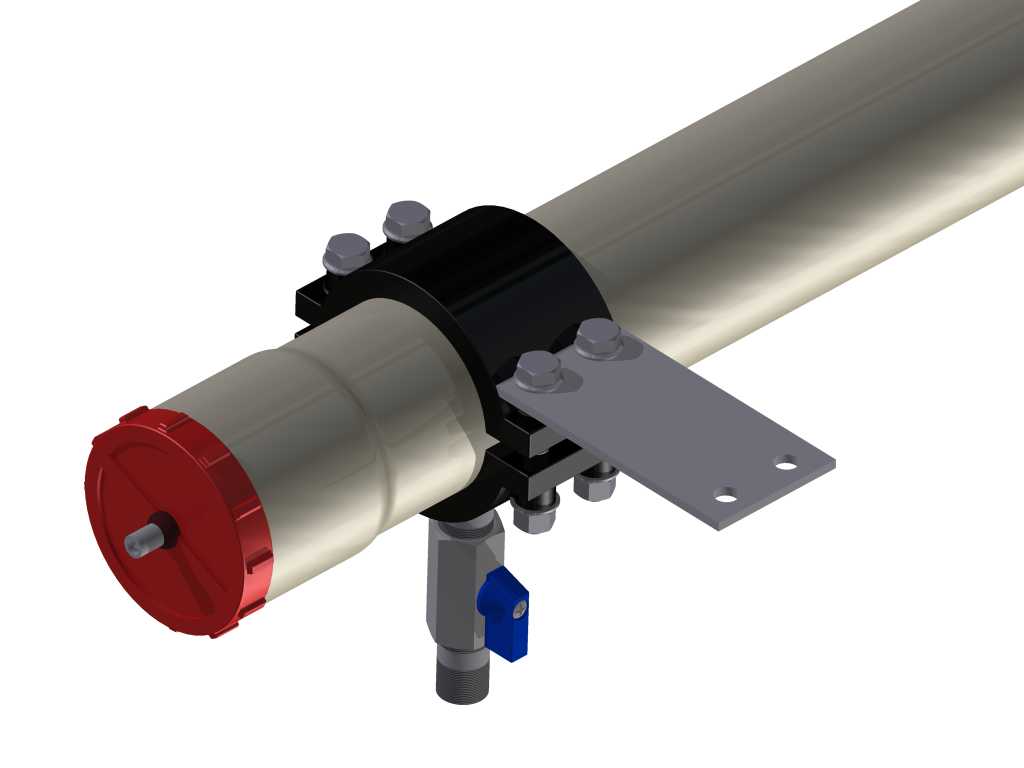

　　筒体下方设置的带蓝色手柄的球阀是整套装置的出水控制部件，阀门采用直角式安装结构，直接连通筒体内部储水腔，手柄的操作角度符合人体工程学设计，在户外戴手套操作时也能轻松完成开关动作，阀门出口采用标准外螺纹接口，可直接接驳水管、花洒等外接用水配件，满足不同场景下的取水需求。从安装边界来看，整套装置的径向尺寸控制在适配常见越野车防滚架管径、底盘侧梁间隙的范围内，轴向长度可根据不同车型的可用安装空间进行等比例调整，安装时只需将抱箍支架通过螺栓固定在车身预留的改装孔位或者加装的安装底座上即可，不需要对车身结构进行破坏性切割改装，符合越野改装的无损安装需求。在功能设计上，这套储水装置充分考虑了越野场景的使用痛点：

　　筒体采用耐冲击的工程材料或者薄壁金属材质制作，可抵御行驶中飞溅的碎石冲击，不会因为轻微磕碰出现破损漏水；整体结构没有复杂的电子部件，纯机械结构的可靠性更高，在野外恶劣环境下不会出现电路故障导致的功能失效；出水阀门的位置设置在筒体最低点，可在使用时将筒内储水完全排空，避免长期存水出现内部积垢、冬季残留水结冰胀裂筒体的问题。设计过程中也充分考虑了制造的便捷性，所有结构部件都可通过常规的机加工、钣金折弯、标准件采购完成制作，不需要特殊的加工设备，适合越野爱好者自行制作或者小型改装厂小批量生产，筒体可直接选用标准规格的无缝管材切割加工，端盖、抱箍、支架的加工工序简单，装配过程不需要专用工装，只需要常规的扭力扳手即可完成整套装置的组装，组装完成后可通过水压测试验证密封性能，满足实际使用的可靠性要求。在实际装车使用时，可根据使用需求选择不同容积的筒体规格，短途穿越可选择小容积版本降低车辆负重，长途无人区穿越可选择大容积版本提升储水能力，抱箍结构的通用性也支持用户后期自行更换不同长度的筒体，不需要重新制作安装支架，提升了整套装置的扩展适配能力。
