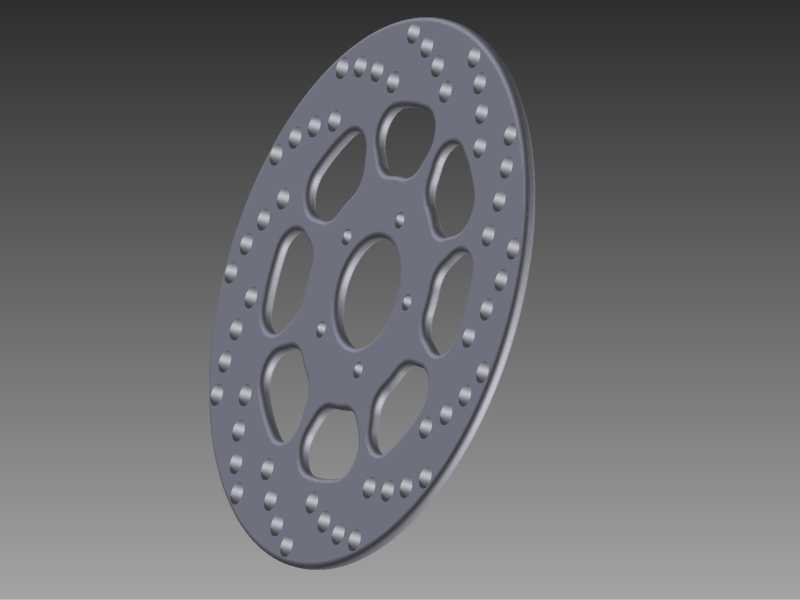

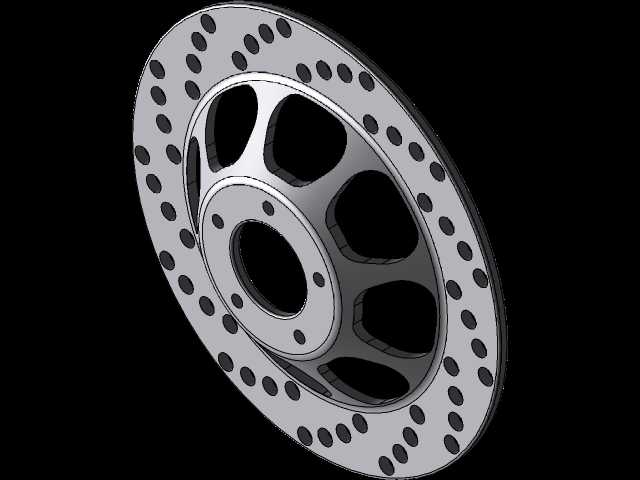

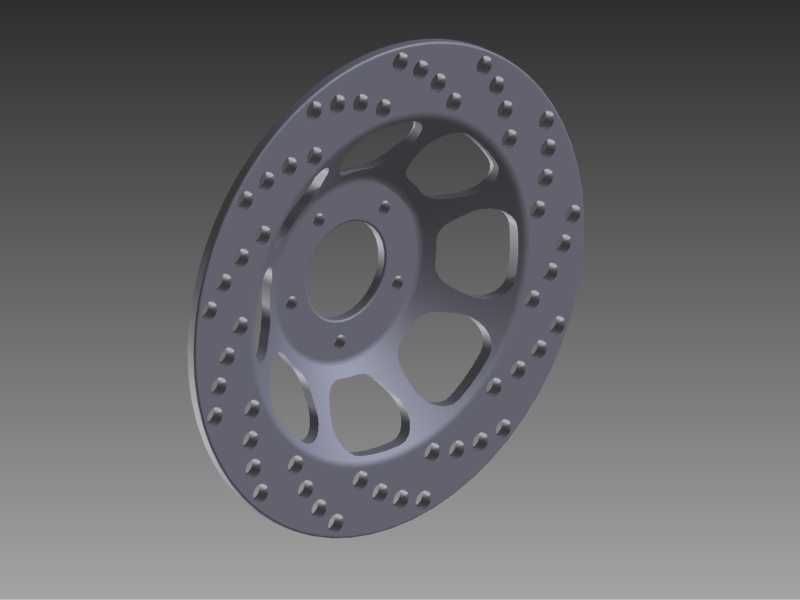

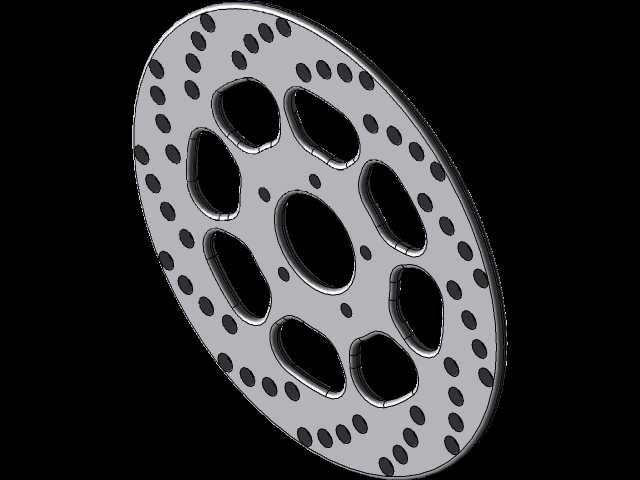

20厘米规格8英寸安装位摩托制动盘结构

　　在两轮摩托的制动系统设计中，碟刹结构的制动盘是直接决定制动效能、热稳定性与行驶安全性的核心轮端部件，本次呈现的这款制动盘适配20厘米安装跨度的轮毂结构，匹配8英寸规格的制动卡钳工作位，兼顾轻量化设计与刚性需求，可覆盖中小排量街车、复古改装车型的前/后轮制动装配场景。从实际使用场景来看，这类制动盘主要承担车辆行驶过程中动能向热能转化的核心作用，当卡钳夹紧制动盘两侧摩擦片时，盘体与摩擦片之间的滑动摩擦力会形成阻碍车轮转动的制动力矩，最终实现车辆减速或驻车，相比传统鼓刹结构，通风式碟刹盘的空气流通路径更顺畅，连续制动工况下的热衰减幅度更低，在山路连续下坡、城市频繁启停的骑行场景中能保持更稳定的制动输出。从设计思路层面拆解，

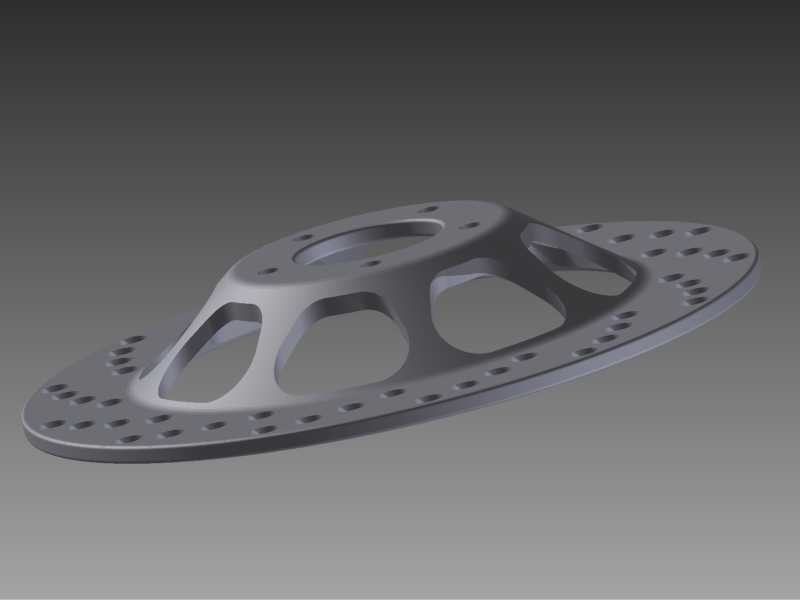

　　这款制动盘采用了中心法兰安装区与外圈摩擦环一体化的结构，中心区域均匀分布的安装孔位严格匹配轮毂结合面的螺栓分布圆，孔位公差控制在过渡配合区间，既保证装配时螺栓能顺利穿入，又能避免盘体安装后出现径向窜动，防止制动过程中出现抖动、异响问题。中心法兰与外圈摩擦环之间采用了大尺寸镂空辐条式连接结构，这种设计并非单纯为了视觉效果，一方面是通过去除非受力区域的多余材料，降低盘体整体转动惯量，减少轮毂加速时的动力损耗，另一方面是在辐条之间形成连续的通风通道，车辆行驶时迎面气流可以直接穿过镂空区域，带走摩擦产生的热量，避免盘体温度过高导致摩擦片摩擦系数下降。外圈摩擦环上均匀分布的多组小孔是散热与排屑结构，

　　制动过程中摩擦片磨损产生的磨屑可以通过这些小孔及时排出，避免磨屑夹在摩擦片与盘体之间形成异常磨损，同时这些小孔也能打断摩擦片与盘体接触时的连续共振路径，降低制动时的高频啸叫。从尺寸与安装边界来看，这款制动盘的整体外径适配20厘米的轮端安装空间，摩擦工作面的有效宽度匹配8英寸规格卡钳的摩擦片接触面积，安装时需要保证盘体与轮毂结合面的平面度误差不超过0.05毫米，否则会出现制动拖滞、盘体偏磨的问题；盘体的厚度方向预留了合理的磨损余量，当摩擦环厚度磨损至设计极限值时需要及时更换，避免盘体强度不足出现制动失效风险。结构细节上，盘体的摩擦工作面采用了平面度精加工处理，表面粗糙度控制在合理区间，既保证与摩擦片有足够的接触摩擦力，

　　又不会因为表面过于粗糙导致摩擦片异常磨损；连接辐条的过渡位置全部采用圆角过渡，避免应力集中导致盘体在剧烈制动、冷热交替工况下出现裂纹，中心安装孔的端面做了沉台处理，保证螺栓锁紧后端面受力均匀，不会出现螺栓松动的问题。在实际装配匹配中，这款制动盘需要对应匹配同规格的刹车卡钳支架，保证卡钳摩擦片的中心面与盘体摩擦环的中心面完全重合，偏移量过大会导致摩擦片偏磨、制动力不足；日常使用中，盘体表面要避免沾染油污，否则会大幅降低摩擦系数，导致制动距离变长，若盘体出现较深的磨损沟槽、端面跳动量超差时，需要及时更换或进行平面修复，保证制动效能的稳定性。
