钢管桁架式单座越野全地形车架结构

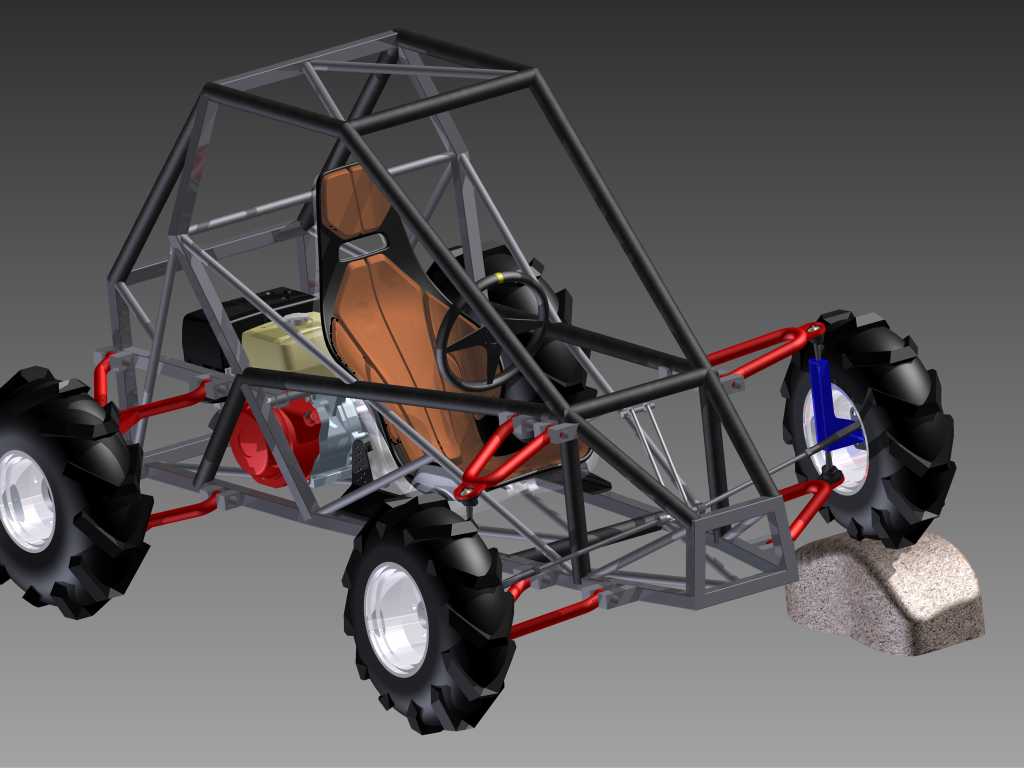

　　该结构为单座轻型越野全地形车的完整底盘与座舱桁架总成，核心采用空间钢管焊接桁架式承载结构，无额外独立承载式车身，所有动力、传动、行走、操控部件均直接安装于桁架对应节点位置，整体结构围绕非铺装路面高通过性、轻量化、抗冲击需求设计。从实际应用场景来看，这类结构多用于小型户外越野作业、复杂地形通勤、野外勘探通行、越野赛事入门级参赛车辆搭建，也可作为特种作业小型移动平台的底盘基础，适配林区、山地、滩涂、荒漠等常规车辆无法通行的非硬化路面场景，能够应对连续颠簸、路面落差、侧倾工况下的结构载荷需求。

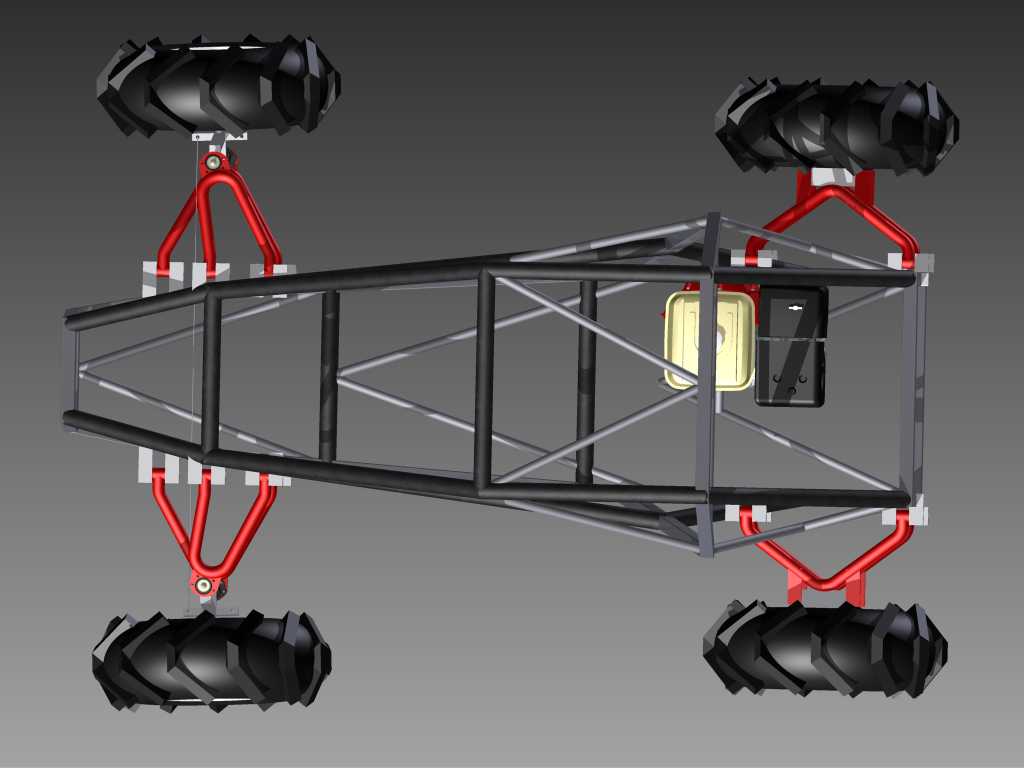

　　设计思路上优先考虑结构力学传递效率，主桁架采用变径高强度钢管拼接，座舱区域形成环绕式防滚笼结构，在车辆发生侧翻、正面碰撞时能够为驾乘人员提供足够的生存空间，桁架杆件的走向完全贴合载荷传递路径：前轮受到的地面冲击通过悬架安装座直接传递至前舱主纵梁，沿斜向支撑管分散至座舱侧围与后部动力安装梁，后轮冲击载荷同样通过后悬架支点沿斜撑分散至整个桁架，避免局部应力集中导致的焊缝开裂或管材变形。座舱内部仅设置单张一体式桶型座椅，座椅安装点直接焊接于桁架底部横梁与侧围斜撑交汇处，能够承受大加速度下的人体载荷，座椅前方预留方向盘、操纵踏板的安装空间，转向机构的固定支座集成于前舱桁架的上部横梁，无需额外制作安装支架，减少整体装配零件数量。

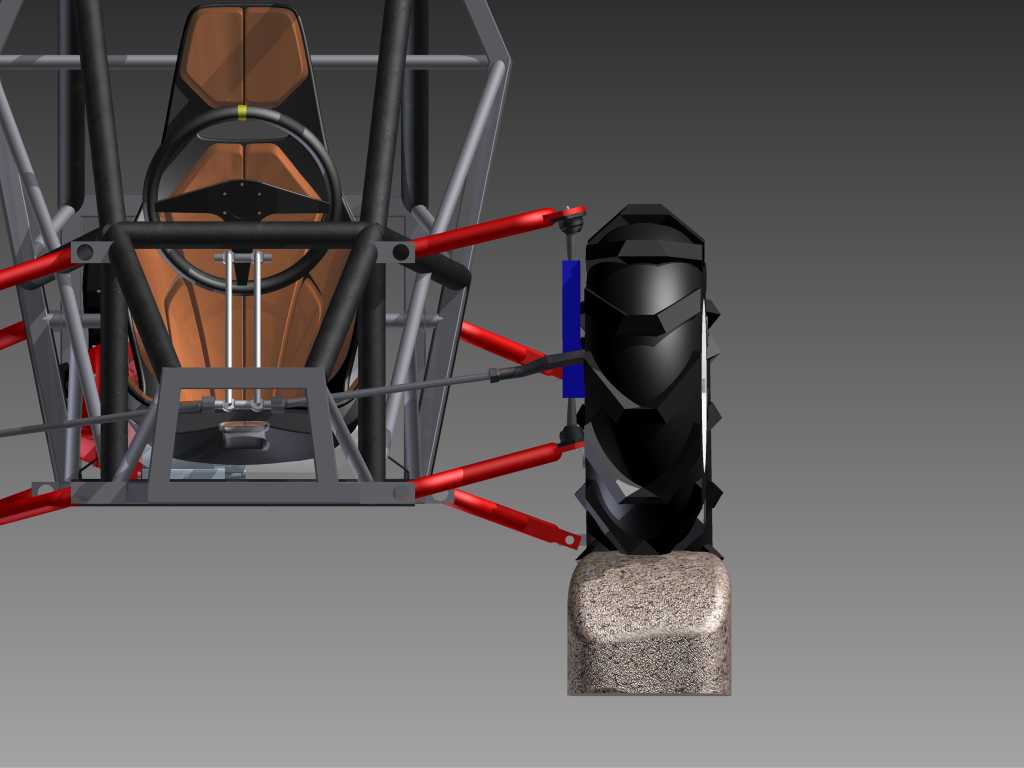

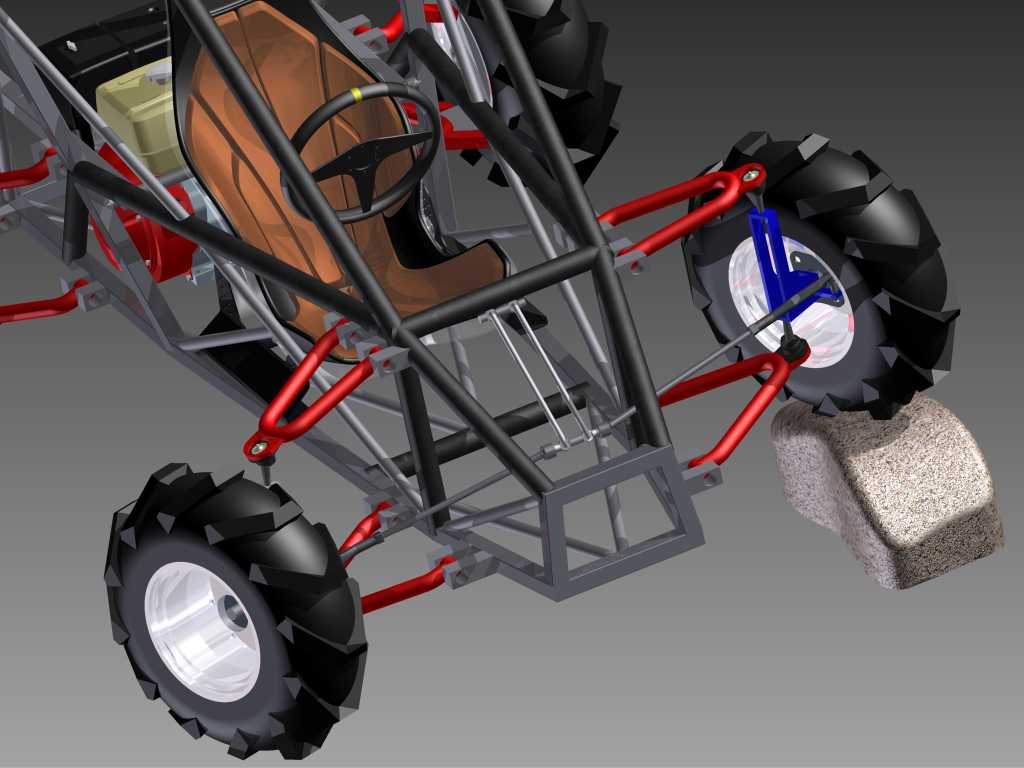

　　行走系统采用大颗粒深花纹低压越野轮胎，搭配宽轮距设计，轮距参数匹配整车宽度边界，保证侧倾稳定性，前轮转向节通过双横臂悬架与桁架连接，悬架摆臂的安装支点位置经过运动学校核，保证车轮跳动时的定位参数变化处于合理区间，后轮采用硬轴连接搭配螺旋弹簧与减震器，减震器上支点直接固定于桁架后部的斜撑结构，能够充分吸收越野路面的连续冲击。动力单元布置于座椅后方的后舱桁架区域，安装支座预留了通用小型内燃机组的安装孔位边界，动力输出端可直接连接后驱传动系统，也可根据需求扩展四驱传动结构，传动系统的走线空间沿桁架内侧的杆件间隙布置，避免越野过程中路面飞石、障碍物磕碰管线。

　　外形尺寸方面，整车长度控制在紧凑级全地形车范围内，轴距适配单座布局，最小离地间隙高于常规民用车辆，保证跨越凸起障碍物时底盘桁架不会发生托底，前后悬长度极短，接近角与离去角均达到大角度设计，能够应对陡坡、沟壑等复杂地形的通行需求。前保险杠位置直接由桁架前端的弧形管材构成，无需额外加装防护结构，侧围桁架的下沿同时作为侧踏板的支撑结构，方便驾乘人员上下车辆，后部桁架预留了置物架、备用轮胎的安装节点，可根据使用需求拓展搭载能力。

　　从装配边界来看，所有外购件的安装位置均预留了标准公差范围的安装间隙，悬架摆臂与桁架之间预留了足够的跳动空间，转向拉杆在全行程转动过程中不会与桁架杆件发生运动干涉，动力舱的空间边界能够适配不同排量的通用小型动力单元，制动系统的管线、油门操纵拉索均可沿桁架杆件内侧固定，整体结构的零件通用性强，多数管材采用常规规格的无缝钢管，加工时仅需切割、弯管、焊接即可完成主体结构制作，无需复杂的冲压、模具工序，适合小批量制作或个人改装搭建。结构在设计时充分考虑了维修便利性，所有易损部件的安装位置均预留了足够的操作空间，拆卸减震器、更换轮胎、检修动力单元时无需拆解主桁架结构，日常维护的操作难度较低。
