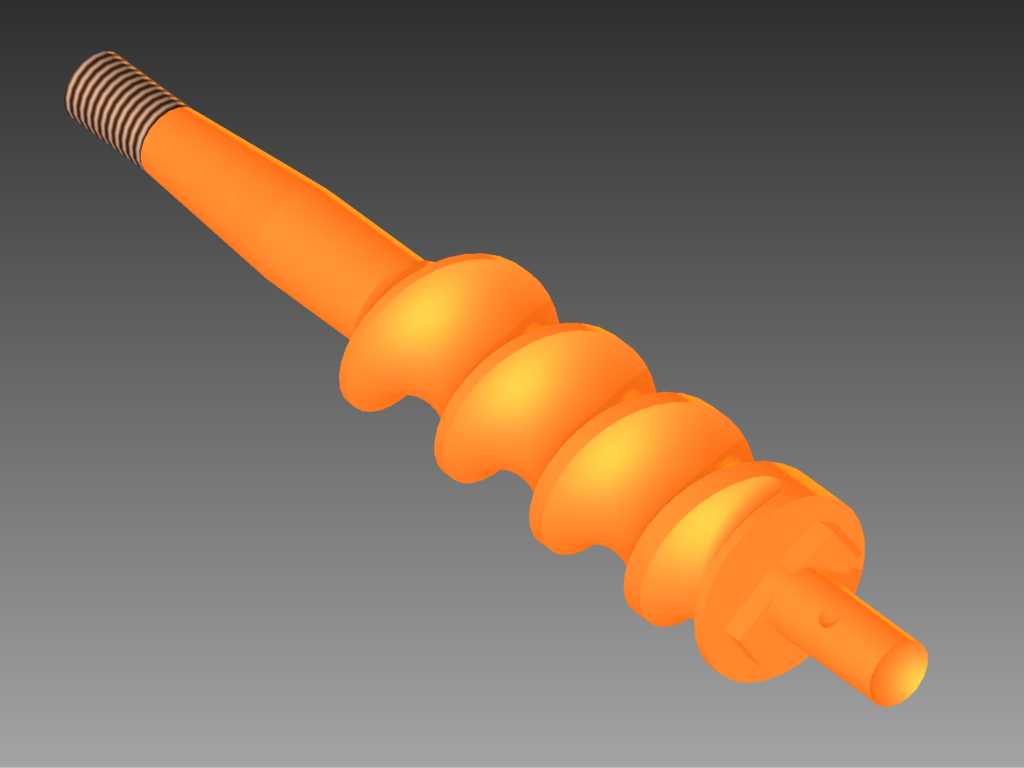

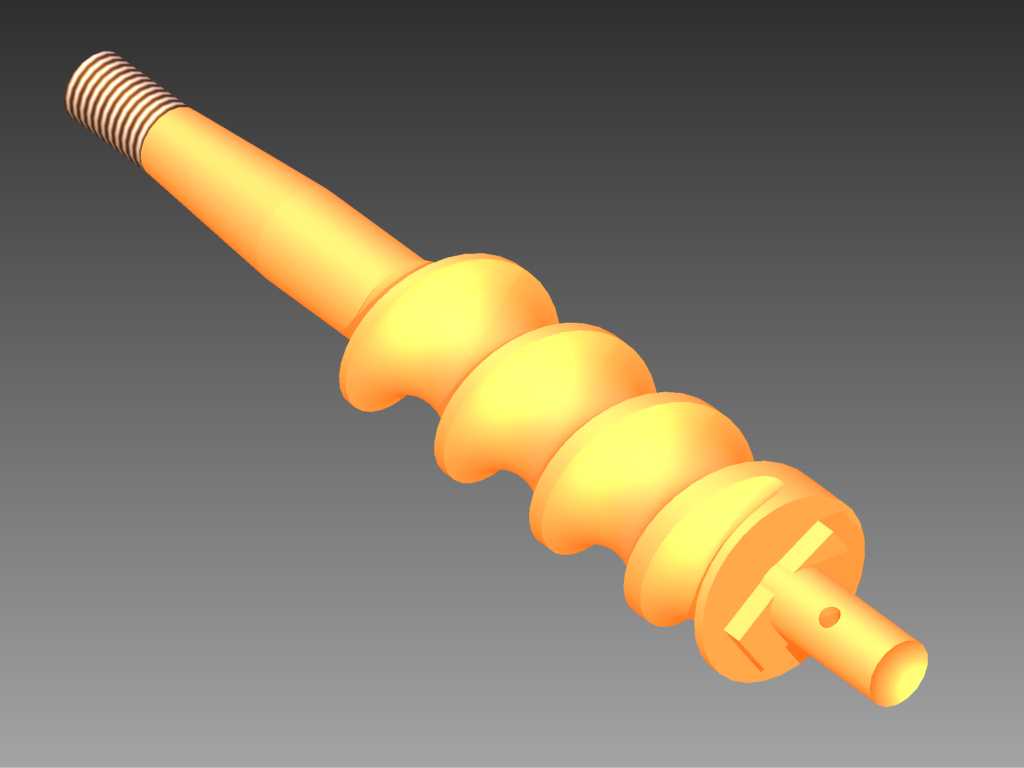

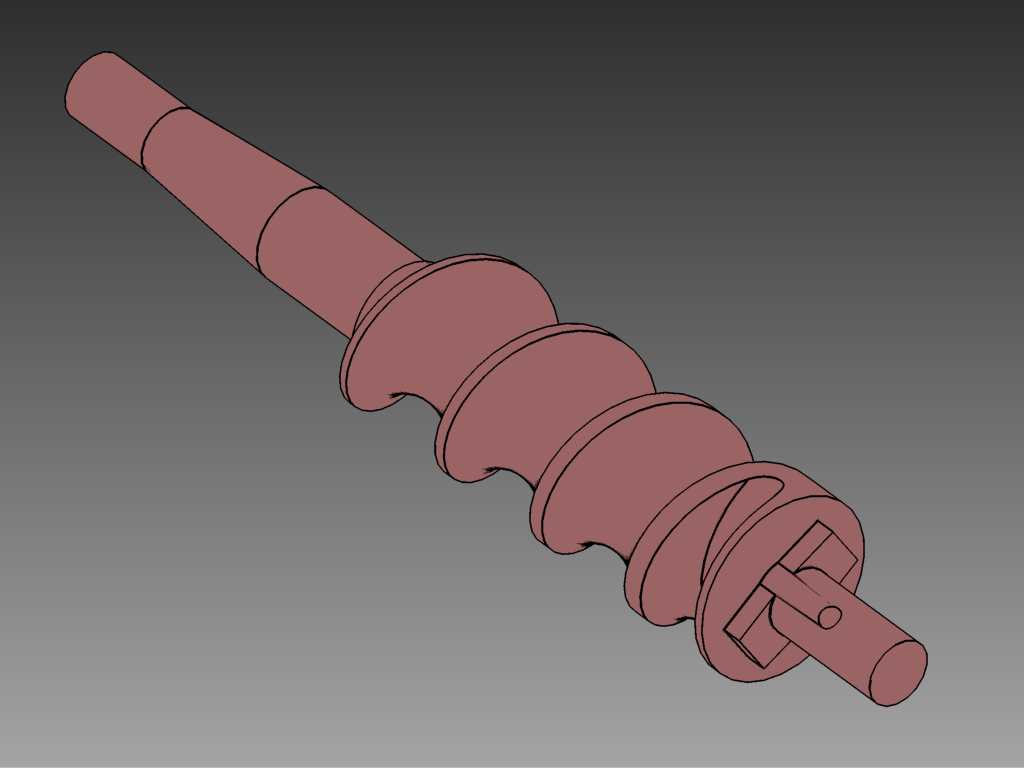

轧机输送用变径无头螺杆结构设计

　　在冶金轧制生产线的磨料输送工位，这类无头螺杆是衔接料仓与轧机进料口的核心输送构件，不同于常规等螺距输送螺杆，该构件采用分段变径、变螺距的结构设计，适配磨料从松散储料状态到压实进料的工况过渡需求。从实际安装场景来看，该螺杆两端预留的光轴段为安装定位基准，直径公差需控制在h7级，与两端带座外球面轴承的内孔配合，安装时需保证两端轴段的同轴度误差不超过0.02mm，避免运转过程中出现螺旋叶刮蹭料筒内壁的问题，整体安装长度需匹配进料段料筒的内腔长度，螺旋叶的外圆直径比料筒内径小1.5-2mm，预留热膨胀间隙，适配轧机连续作业时的温升形变。

　　设计阶段首先要匹配轧机的进料产能要求，进料段的大螺距螺旋主要承担松散磨料的快速输送功能，避免料仓出口出现架桥堵料的问题，靠近轧机端的小螺距、小直径螺旋段则承担磨料压实、稳流输送的作用，保证进入轧辊间隙的磨料密度均匀，避免轧制过程中出现进料波动导致的轧件厚度不均问题。螺旋叶的厚度根据磨料的磨蚀特性选取，针对冶金磨料的高磨蚀性，螺旋叶边缘预留了3mm的堆焊耐磨层余量，建模时已将该余量整合到螺旋叶的实体结构中，后续加工时可直接在叶边缘堆焊高铬耐磨合金，无需额外补加工余量。

　　从结构细节来看，该螺杆的螺旋段与芯轴采用一体化结构设计，避免了装配式螺旋叶容易出现的焊缝开裂、叶瓣移位问题，适配长时间连续重载输送的工况。出料端的十字形卡位结构是与轧机进料侧的传动连接接口，建模时已严格按照传动接套的卡槽尺寸做了公差匹配，卡位的侧面垂直度误差控制在0.015mm以内，保证传动过程中扭矩传递平稳，无冲击异响。进料端的光轴段除了轴承定位功能外，还预留了密封件安装槽位，可适配骨架油封与气密封组合的密封结构，避免磨料细粉进入轴承座造成轴承磨损。

　　实际选型应用时，需根据输送磨料的粒径调整螺旋叶与芯轴的过渡圆角，该模型中螺旋叶与芯轴的连接圆角统一为R5，可避免磨料在叶根位置堆积卡滞，针对流动性较差的细磨料工况，可在建模参数基础上适当加大进料段的螺距，提升进料顺畅度。安装调试阶段需注意螺杆的轴向窜动量控制在0.1mm以内，通过两端轴承座的调整垫片组完成间隙校准，轴向间隙过大会导致螺杆运转时前后窜动，造成出料端卡位与传动接套的异常磨损，间隙过小则会在温升膨胀后出现轴承顶死的问题。

　　该结构的建模过程采用参数化草图驱动，先绘制芯轴的分段回转轮廓，通过回转命令生成芯轴基础实体，再通过螺旋线命令分别生成三段不同螺距、不同直径的螺旋引导线，沿引导线扫描生成螺旋叶实体，最后对各段螺旋的衔接位置做倒圆过渡处理，保证螺旋面顺滑无台阶，避免磨料输送过程中在衔接位置出现滞留。出料端的卡位结构采用拉伸切除与实体叠加结合的方式建模，所有棱角位置均做了倒钝处理，避免装配过程中出现锐边划伤的问题。

　　在生产线实际运行中，这类螺杆的更换周期通常根据磨料磨蚀性确定，建模时已将易磨损的螺旋叶外圆位置做了等厚余量设计，后续修复时可通过堆焊后外圆磨加工恢复尺寸，无需整体更换构件，降低产线运维成本。针对不同轧制产能的需求，可通过调整螺旋段的总长度、各段螺距比例快速衍生出不同规格的同系列螺杆模型，无需重新搭建整体建模框架，提升设计迭代效率。
