开放式管架结构越野通勤载具设计方案

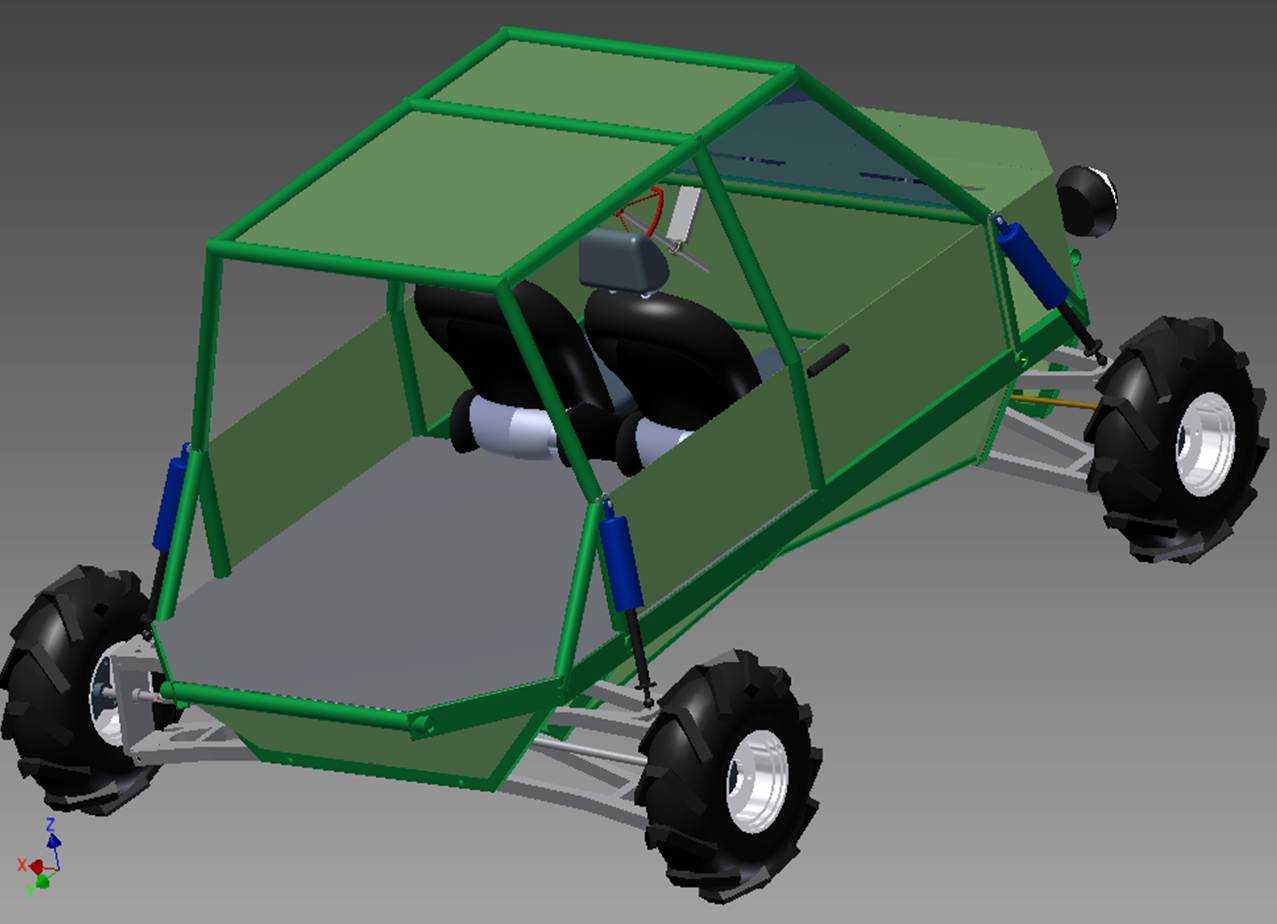

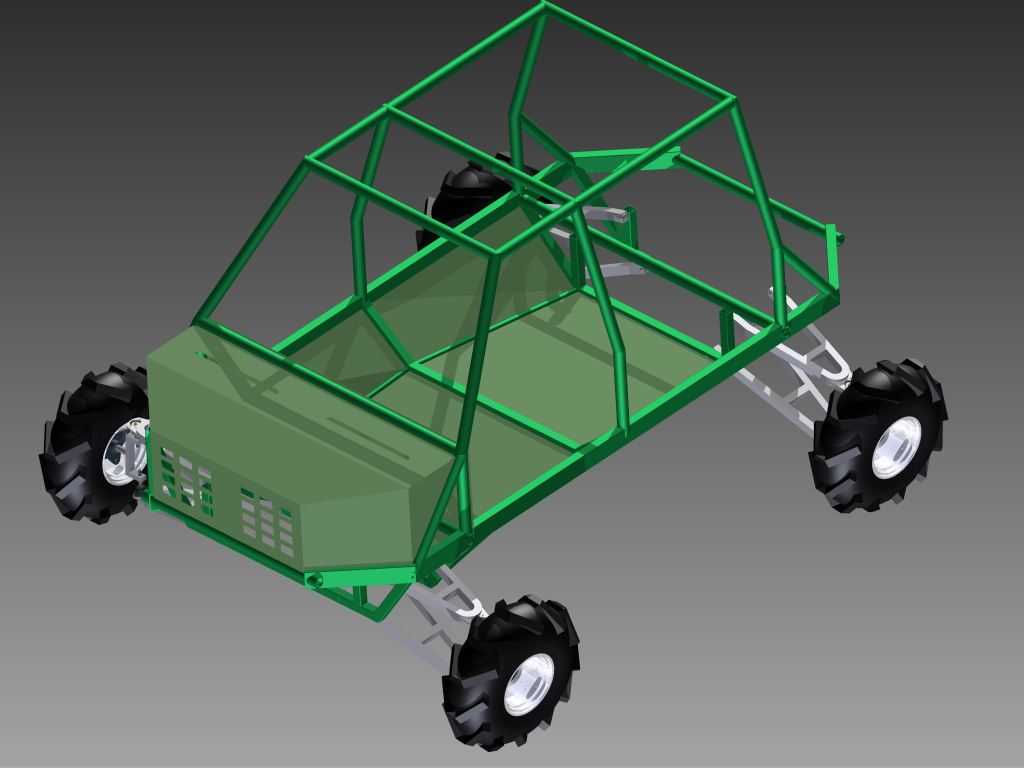

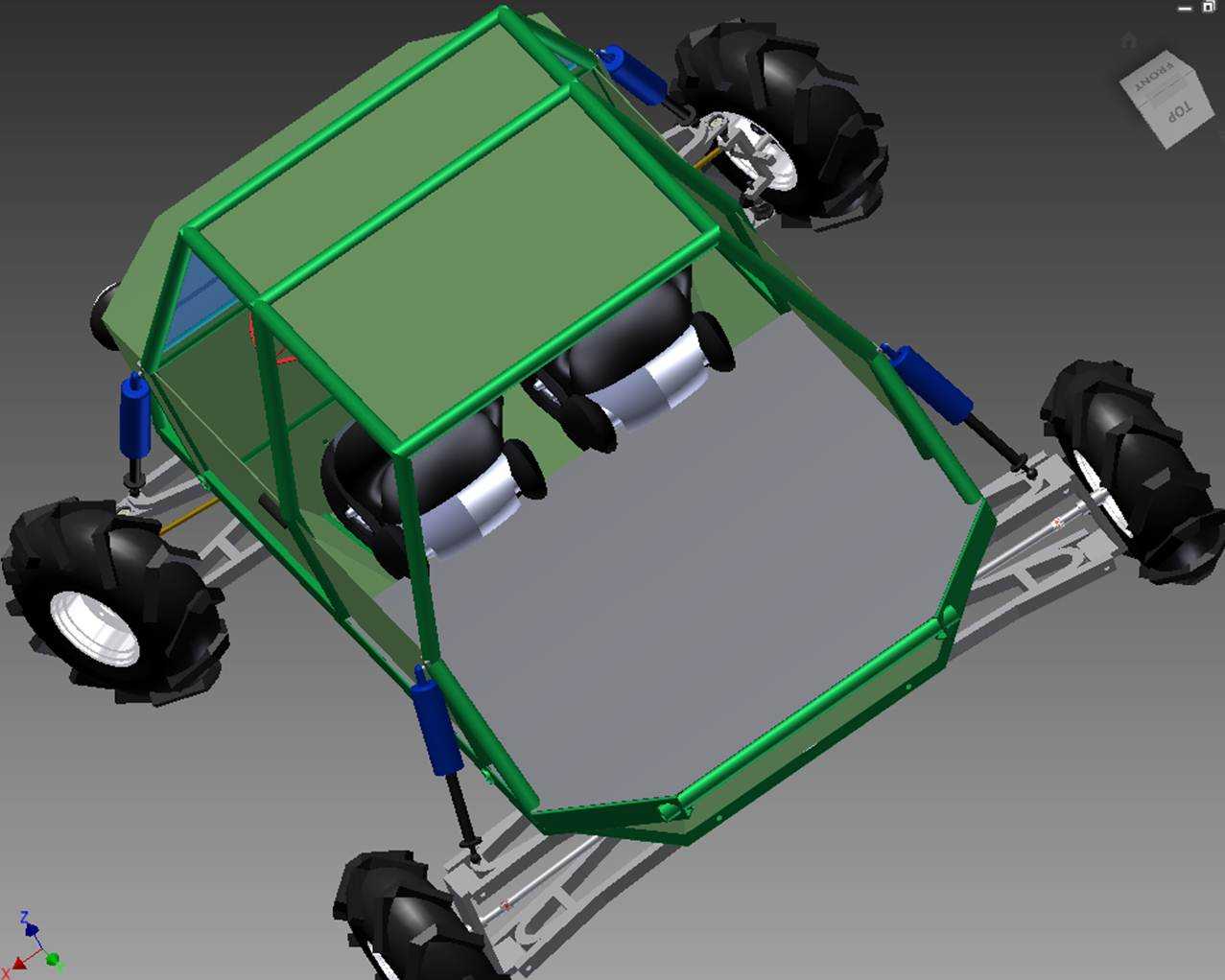

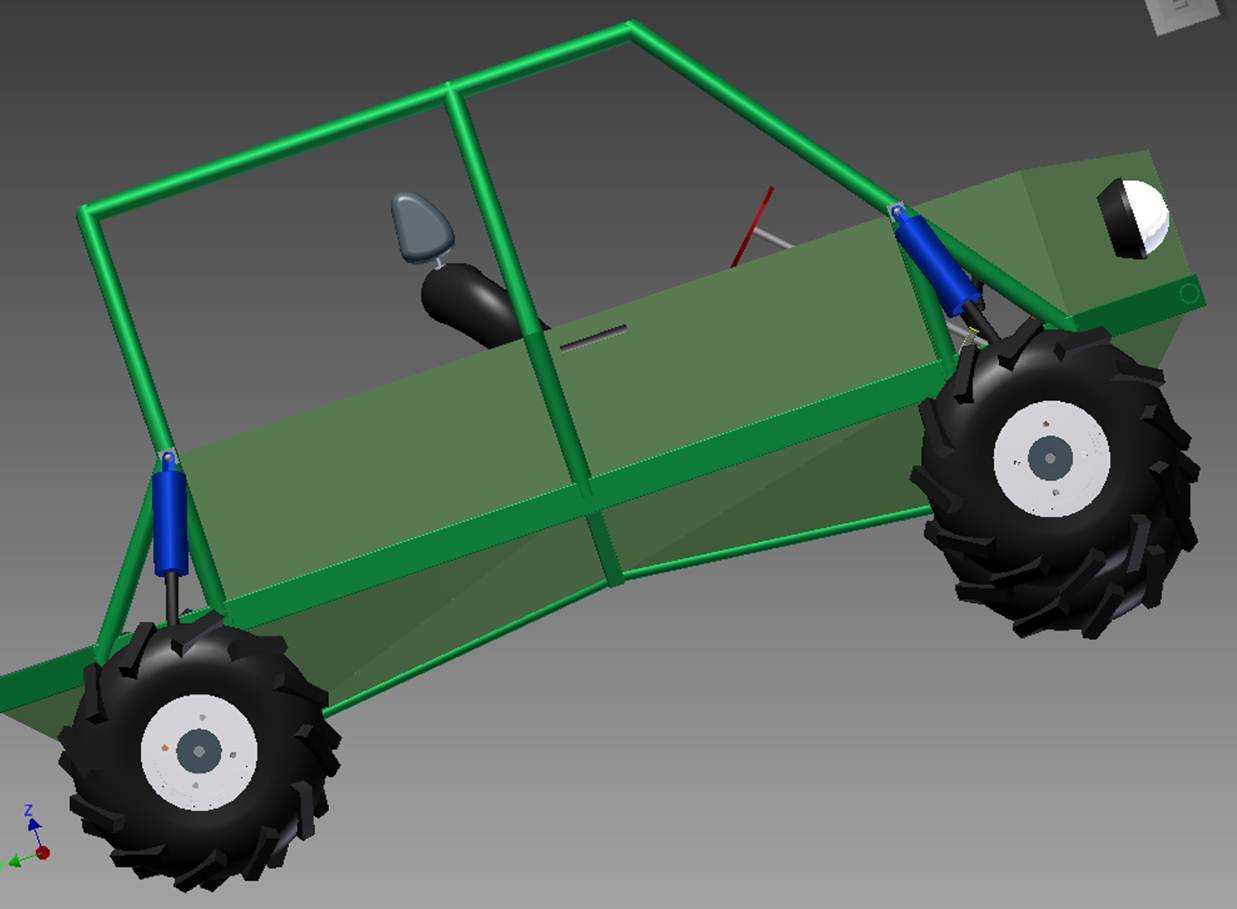

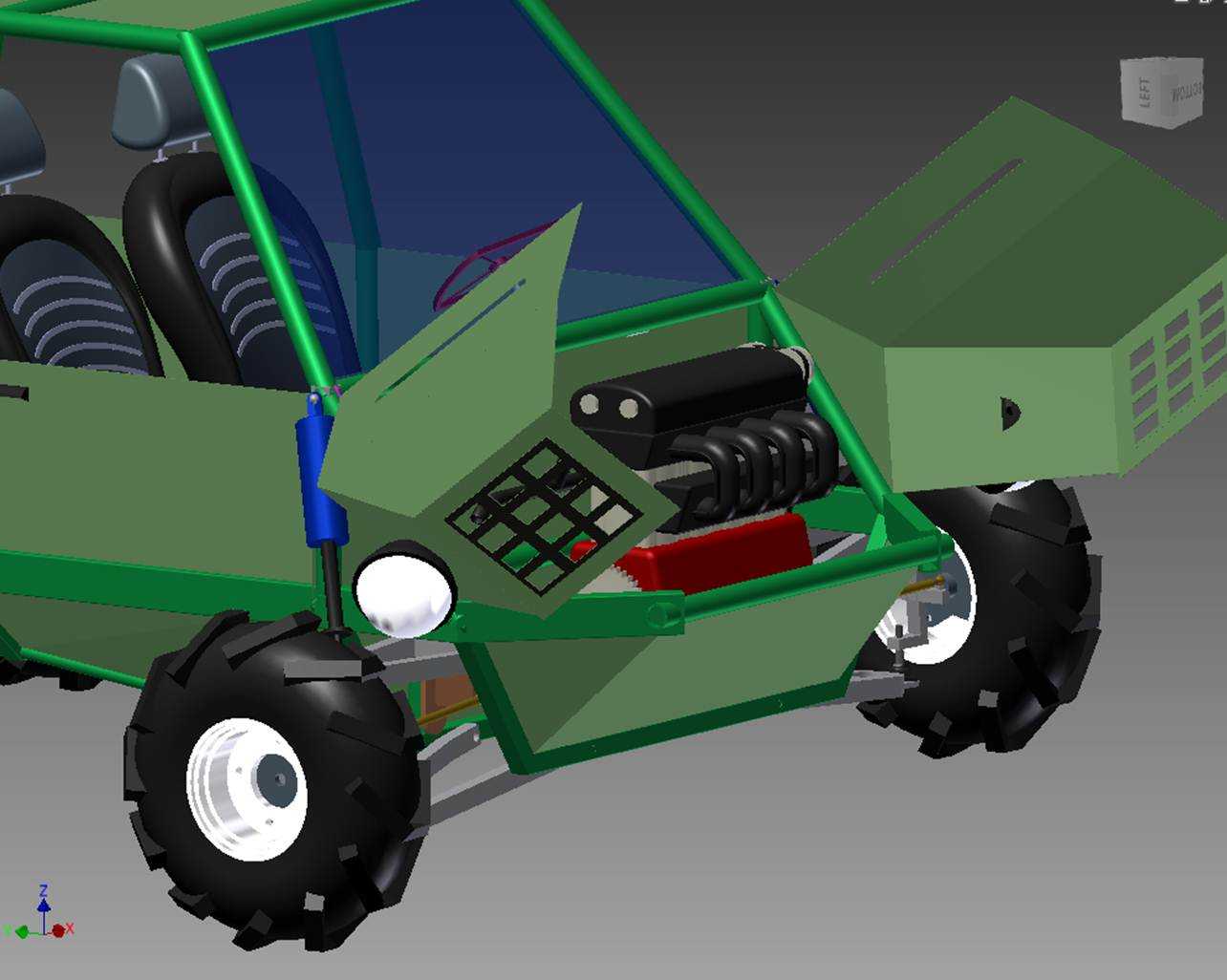

　　这款载具的设计定位偏向复杂非铺装路面的短途通勤与野外作业场景，可适配林区巡检、野外勘探、山地物资转运等多种实际工况，相比常规量产乘用车辆，其结构冗余度更高，维修拆解难度更低，能够在缺乏专业维保条件的野外环境下完成基础故障排查与零件更换。从整体结构来看，车身采用外露式管笼式框架作为核心承载结构，框架管材选用冷拔无缝钢管弯制焊接成型，框架节点处均做了三角加强处理，能够在车辆发生翻滚或侧向撞击时分散冲击载荷，为驾乘区域留出足够的生存空间，框架上部预留了车顶加装拓展位，可根据使用需求加装行李架、辅助照明灯具或者野外作业设备挂载点。车身覆盖件采用分段式轻量化设计，前部动力舱区域的覆盖件做了快拆结构处理，日常检修动力系统、

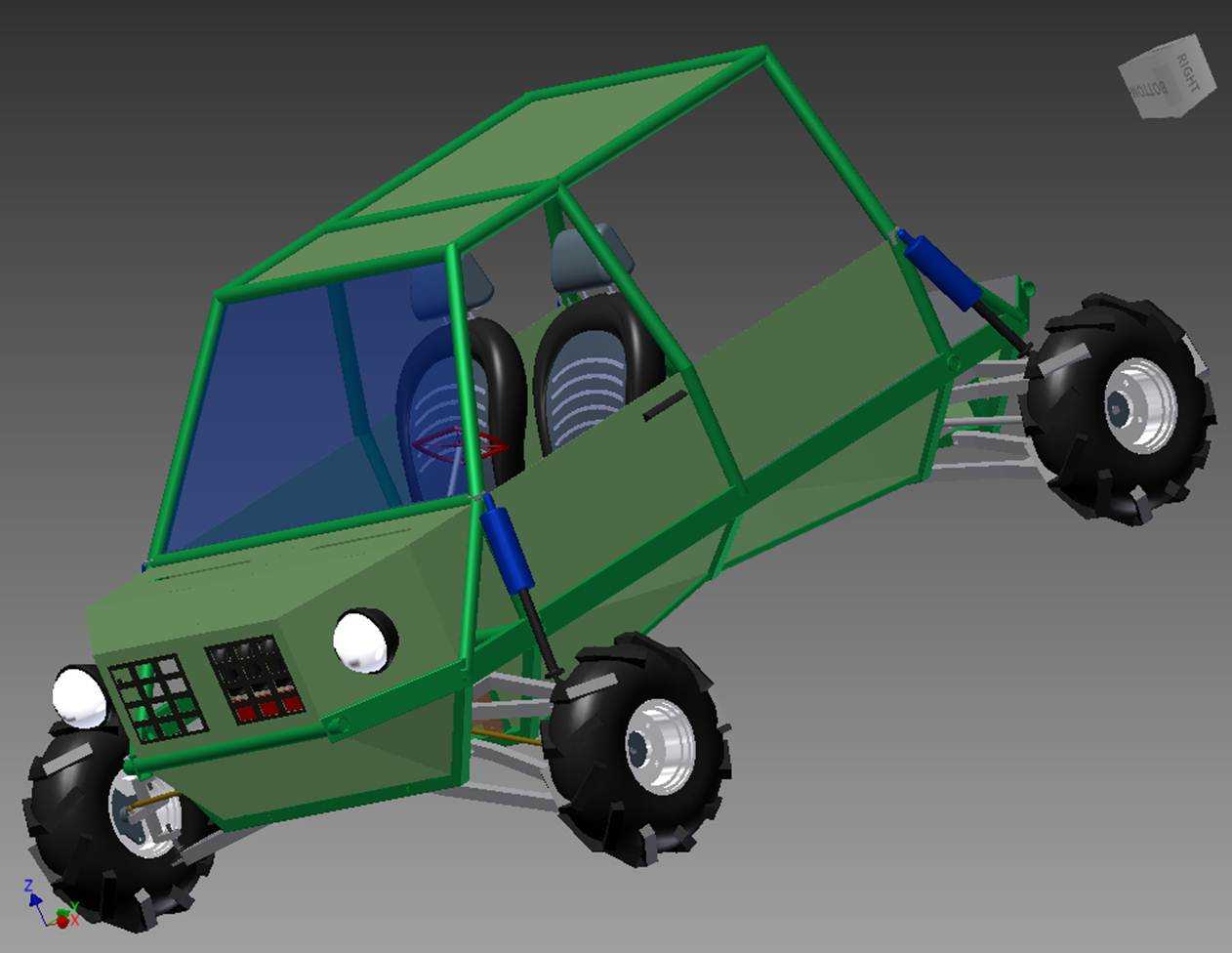

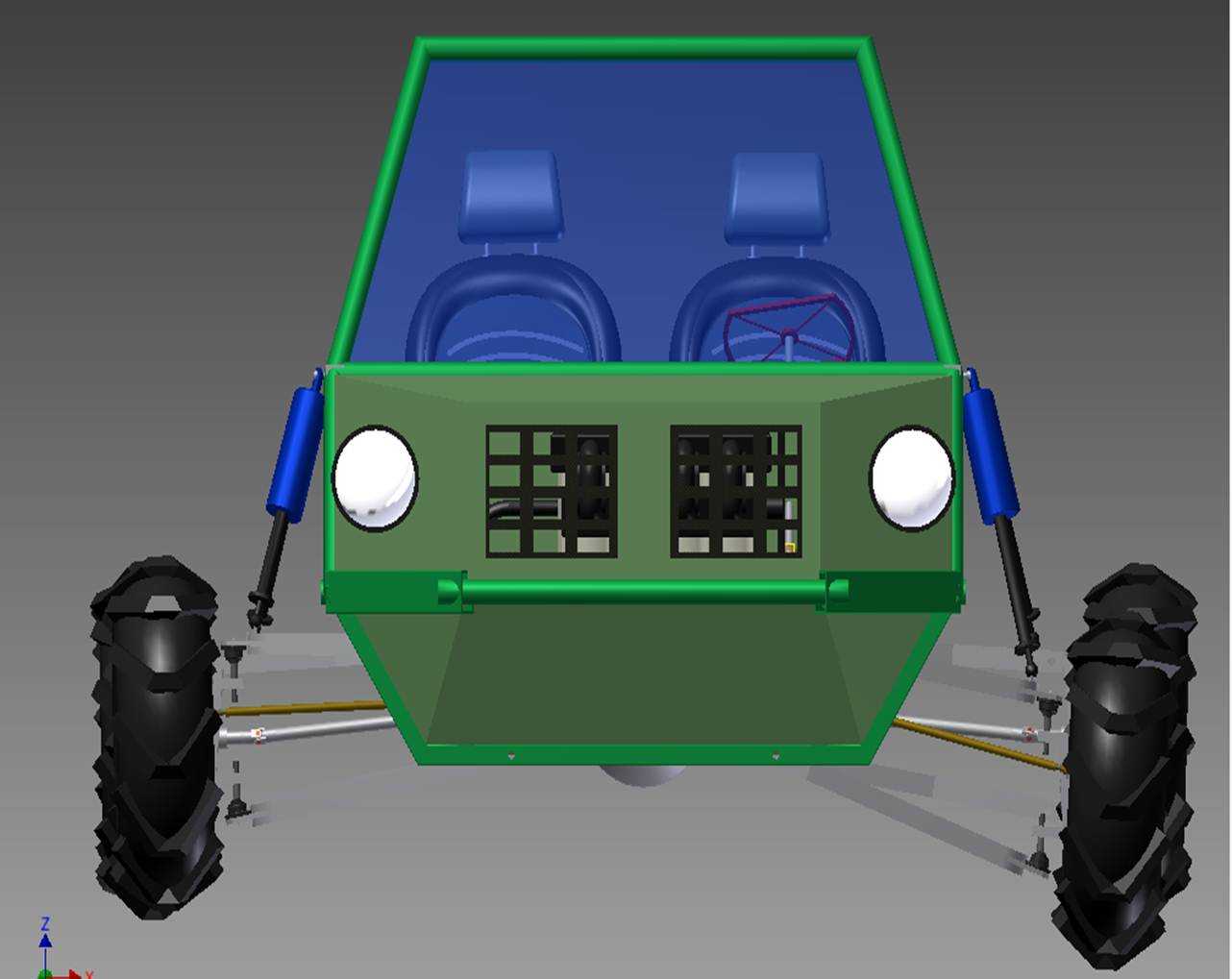

　　冷却系统时无需整体拆解前部结构，可单独拆卸对应位置的覆盖件完成维保操作；驾乘舱前部采用大倾角挡风玻璃设计，既能够降低高速行驶时的正面风阻，也能减少野外行驶时路面飞溅的碎石直接撞击驾乘人员的概率，舱体侧面未设置常规升降式车窗，预留了软质篷布安装位，可根据使用场景选择安装封闭篷布或者完全敞开，兼顾恶劣天气下的挡雨需求与炎热环境下的通风散热需求。行走系统部分采用大尺寸深花纹越野轮胎，搭配长行程独立悬架结构，悬架摆臂采用焊接式钢制结构，减震器选用大阻尼双向液压减震，能够在车辆通过坑洼、乱石路面时提供足够的缓冲行程，减少车轮悬空的概率，保证四个车轮尽可能贴合地面，提升非铺装路面的抓地力与行驶稳定性；转向系统采用齿轮齿条式结构，

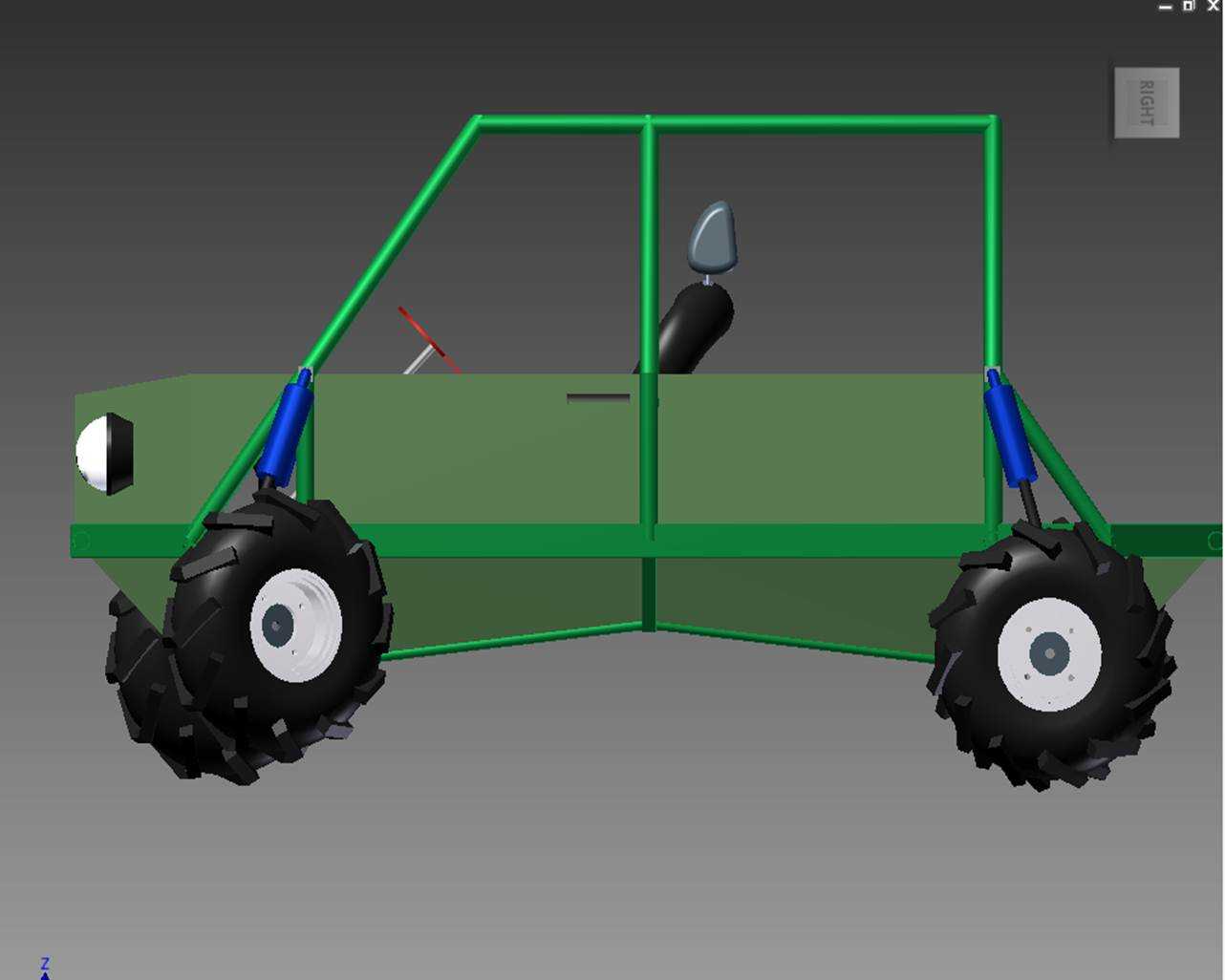

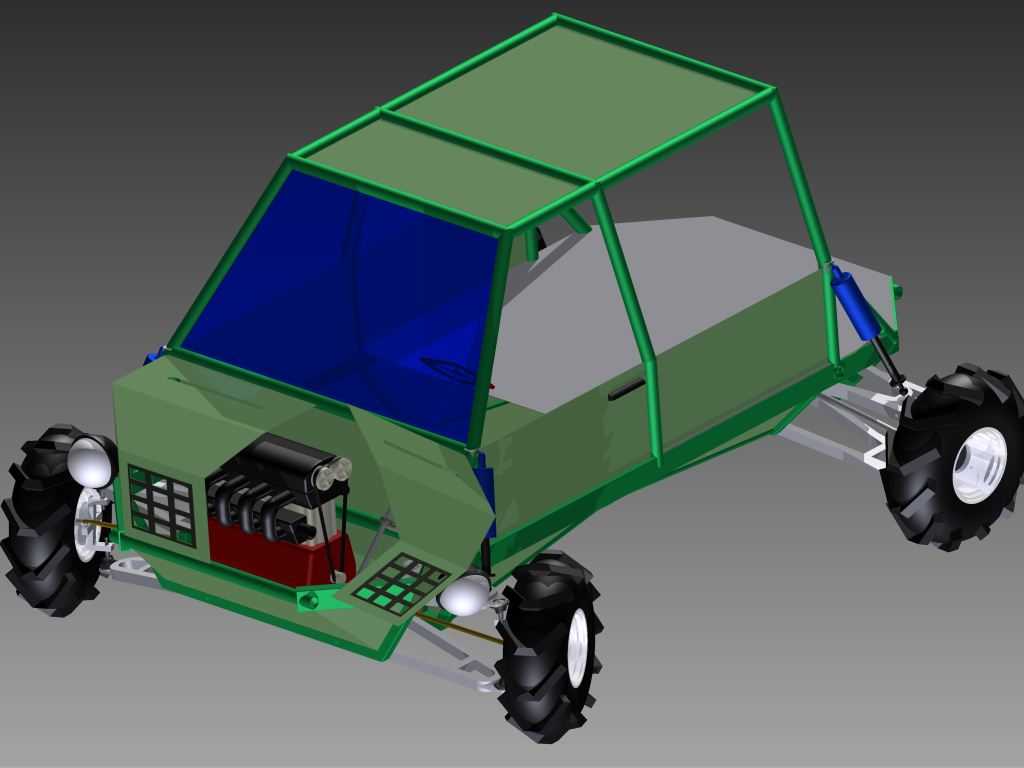

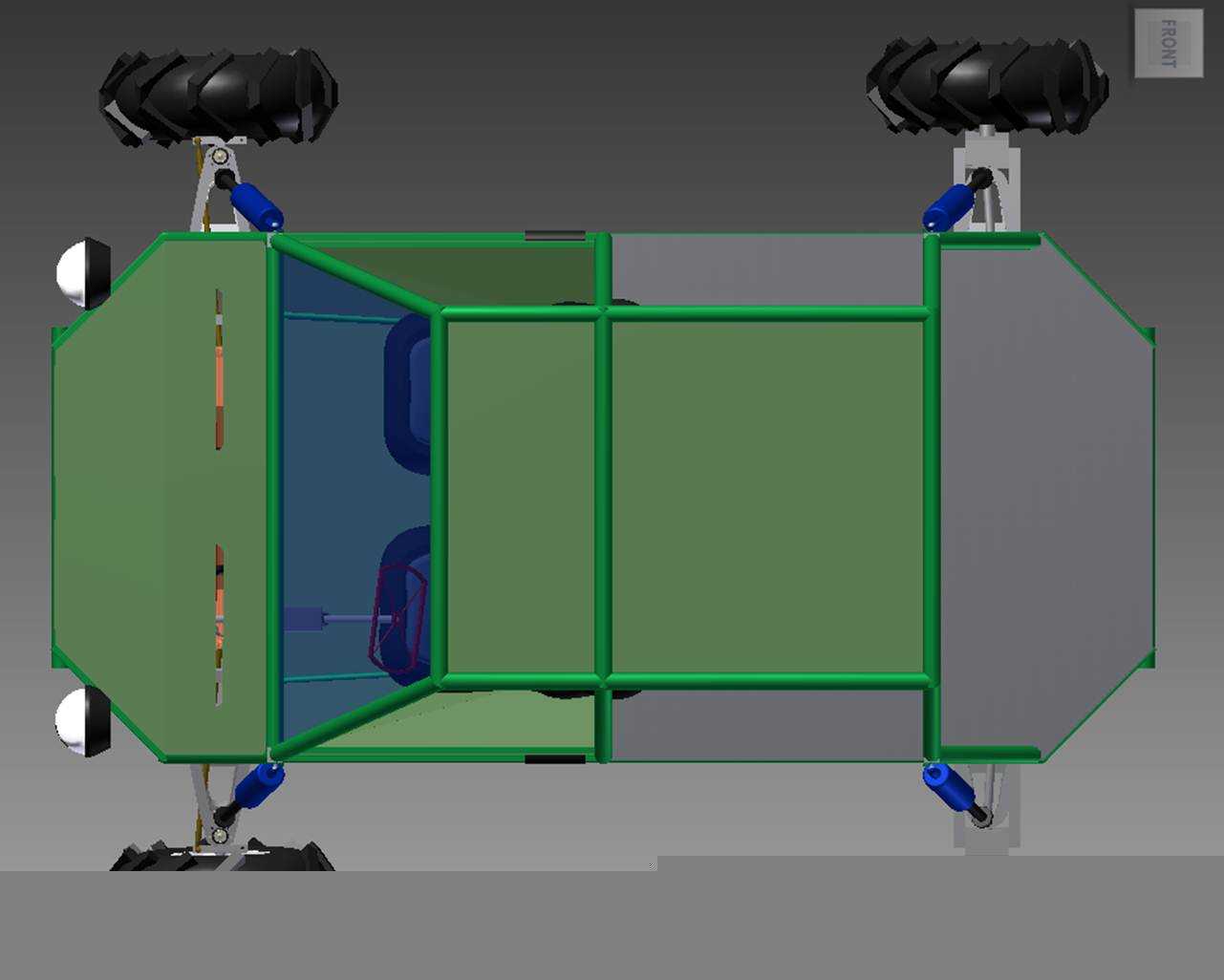

　　转向拉杆做了加粗处理，转向节位置加装了防护挡板，避免行驶过程中飞溅的石块撞击损坏转向部件。动力总成采用前置布局，前部动力舱内预留了足够的散热空间，发动机与变速箱采用刚性连接后通过悬置软垫固定在车身前部的副车架上，动力传递路线经过优化，减少了不必要的传动损耗，排气系统从动力舱侧下部引出，做了高位布置处理，避免车辆涉水时水流倒灌进入排气系统。从安装边界来看，整车轴距控制在2200mm至2400mm区间，轮距在1400mm至1500mm区间，整车高度不超过1800mm，宽度控制在1600mm以内，能够适配大部分林间小路、山地便道的通行宽度要求，最小离地间隙大于300mm，接近角与离去角均大于40度，能够轻松通过坡度较大的陡坡、

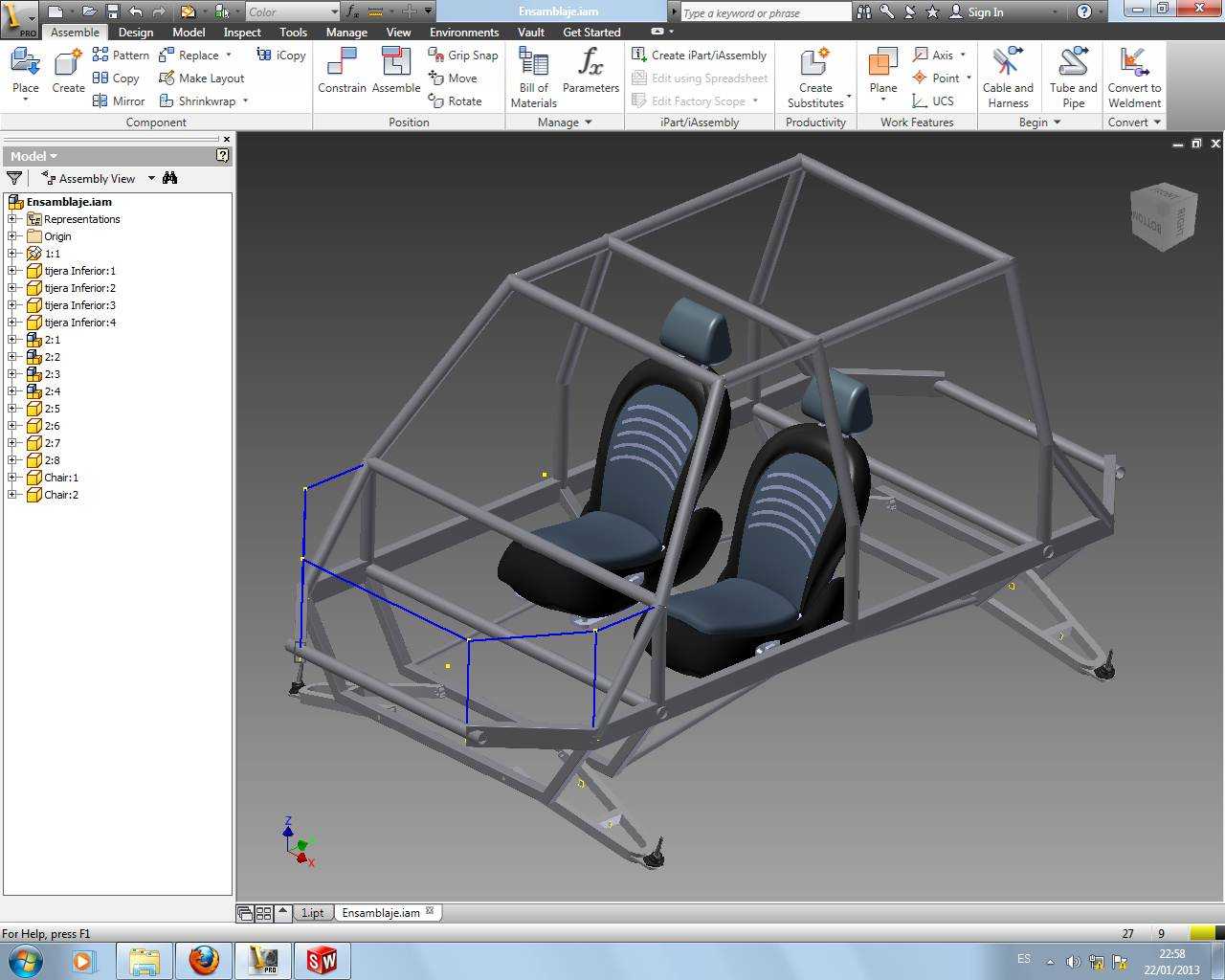

　　深度不超过500mm的涉水路段以及高度不超过200mm的垂直障碍物。设计过程中优先考虑了零件的通用化率，底盘连接螺栓、轴承、密封件等标准件均选用市面通用规格，无需定制特殊配件，即使在偏远地区也能快速找到替换零件；车架的焊接工艺要求明确，所有受力焊缝均要求满焊处理，焊后做去应力处理，避免长期在颠簸路面行驶后焊缝出现疲劳开裂的问题；整车的重心经过多次调整，将较重的动力总成、油箱等部件尽量布置在车身中部偏低的位置，降低整车重心高度，减少侧翻风险，油箱采用防浪涌结构设计，安装位置在驾乘舱后部的车架内侧，受到管架结构的全方位保护，避免越野过程中撞击导致油箱泄漏。驾乘区域的布局做了简化处理，预留了两个驾乘位的安装点，座椅可选用轻量化织物座椅或者硬质工程塑料座椅，仪表区域预留了基础仪表的安装位，仅保留车速、转速、水温、油量等核心工况显示功能，减少不必要的电子部件，降低电路系统的故障概率，线束均采用阻燃波纹管包裹，沿车架管材内侧布置，通过扎带固定，避免线束外露被树枝、石块刮破。
