齿轮传动卧式自动锯切设备结构设计

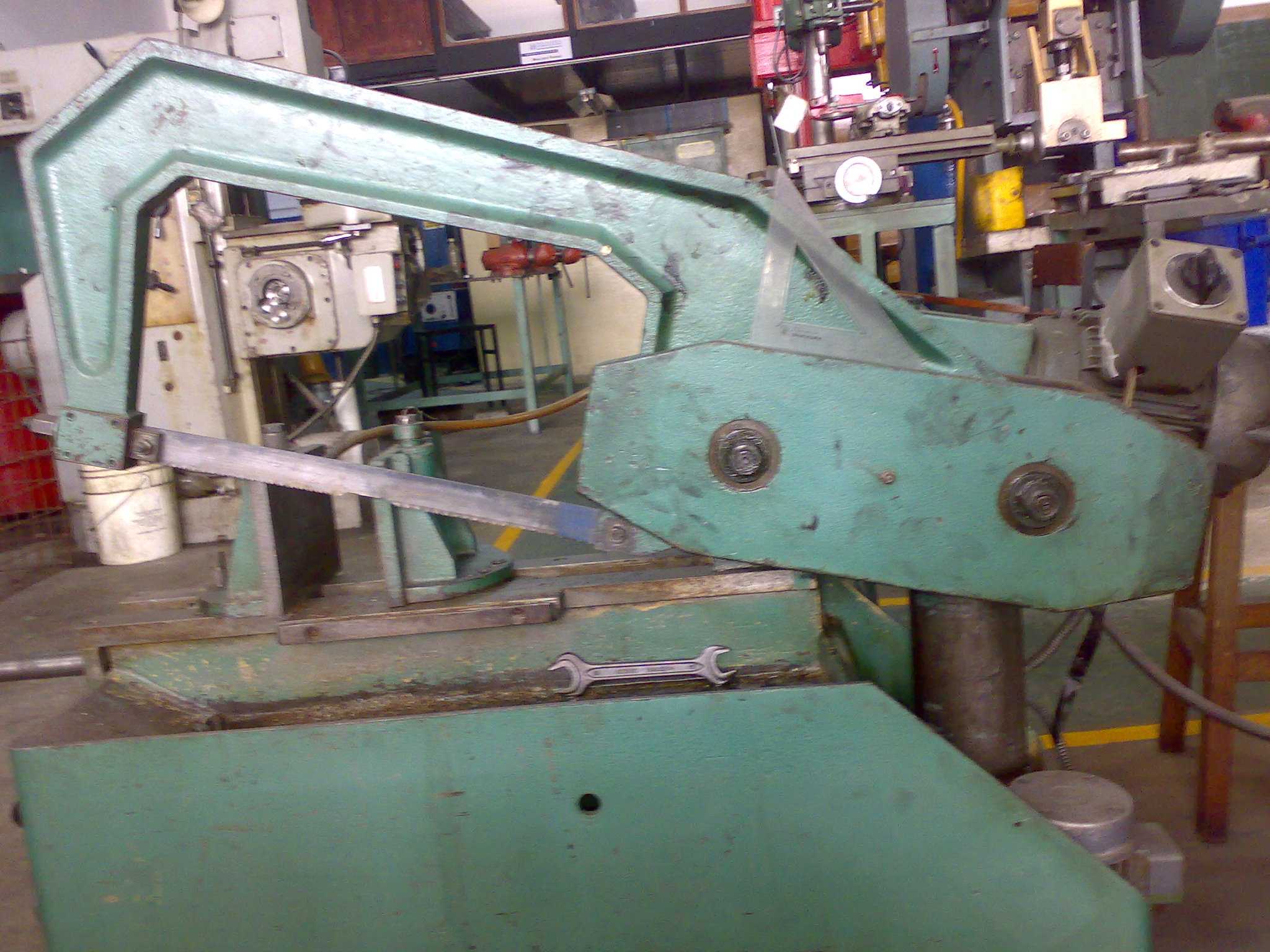

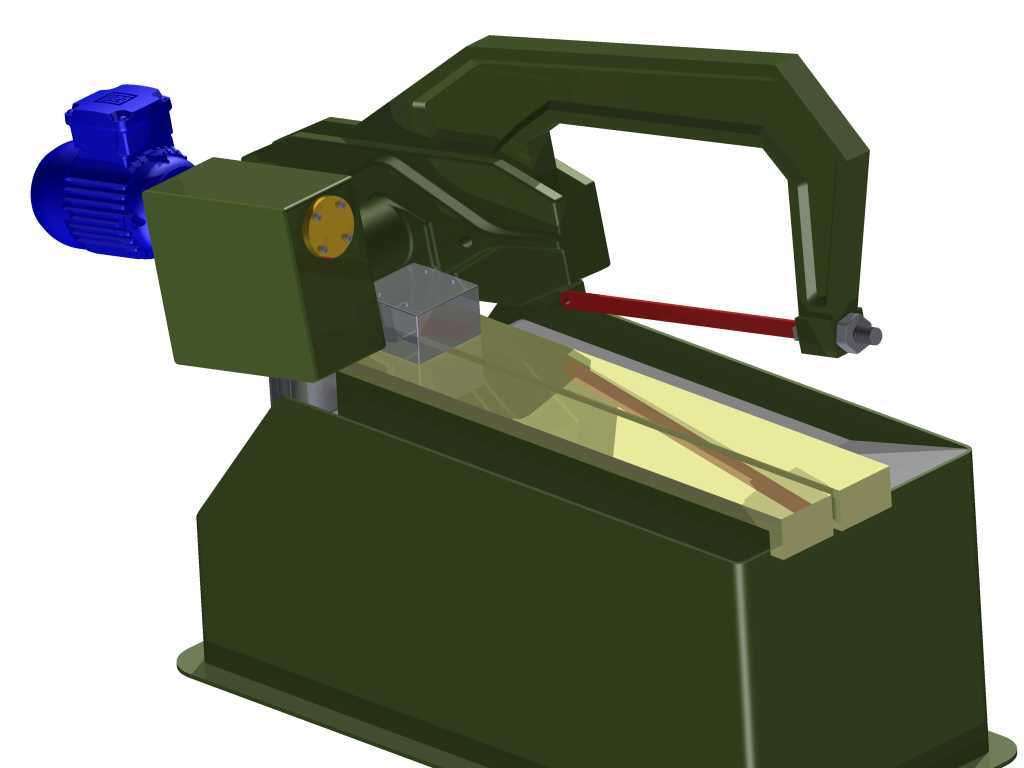

　　这款自动锯主要面向小型机加工车间、五金件加工点位的定长锯切作业场景，适配圆钢、扁钢、小型铝型材等常规金属坯料的切断工序，相比手持角磨机、手动弓锯的作业模式，能大幅降低操作人员的劳动强度，同时保证锯切端面的平面度与尺寸一致性，减少后续铣削、打磨的工序余量。从结构布局来看，设备采用卧式悬臂弓锯架构，底部为整体式铸铁基座，基座内部预留了锯屑收纳空间，同时承载上部所有运动部件的重量，保证锯切过程中整机的稳定性，避免因切削反力产生的振动传导至锯条导致崩齿、切面倾斜问题。动力输入端采用卧式安装的驱动电机，通过齿轮减速机构将电机高转速低扭矩的输出转化为锯弓往复运动所需的低转速大扭矩动力，齿轮传动副的啮合间隙经过设计校核，既保证传动效率，

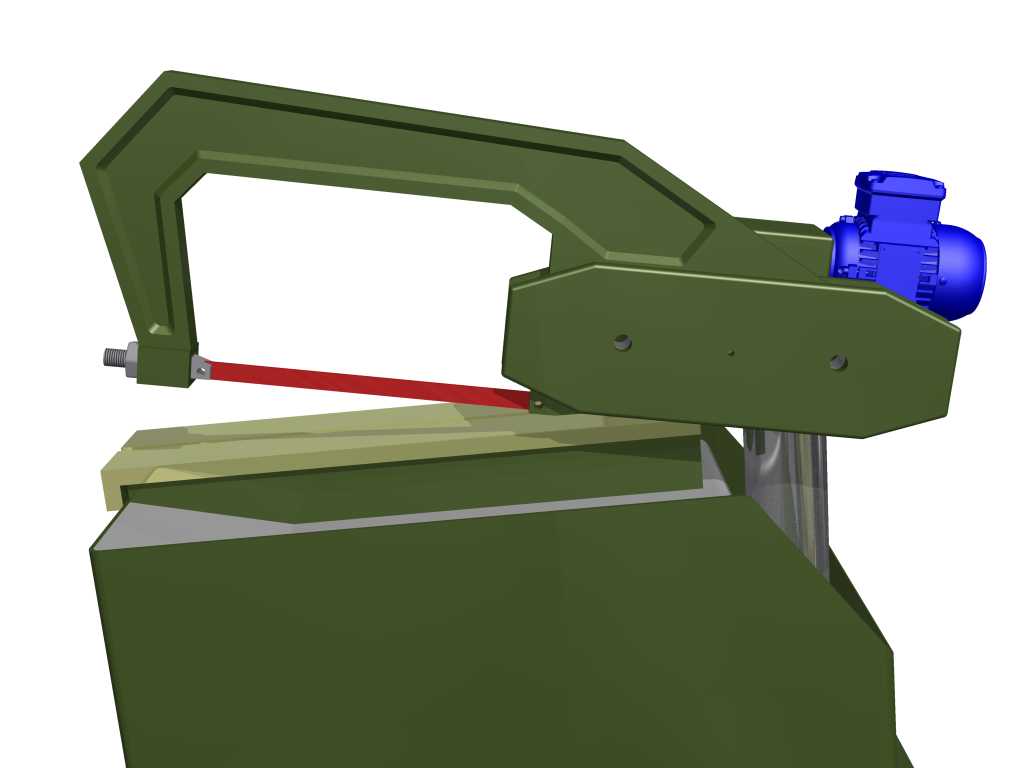

　　又能缓冲锯切切入瞬间的冲击载荷，延长齿轮与锯条的使用寿命。锯弓部分采用弓形铸钢件结构，悬臂长度适配常规400mm以内长度的坯料装夹，锯条张紧机构设置在悬臂末端，通过偏心轮结构实现锯条的快速张紧与拆卸更换，张紧力可根据锯切材料的硬度调整，避免张紧力过大导致锯条断裂、张紧力不足导致锯条跑偏的问题。工作台面设置有可调式定位挡块与工件压紧机构，压紧块采用V型结构设计，可同时适配圆形、矩形截面的坯料装夹，装夹行程覆盖直径120mm以内的圆料、厚度100mm以内的扁料，工作台面与基座的安装平面经过刮研处理，保证台面的平面度公差在0.05mm/m以内，确保锯切垂直度满足一般机加工坯料的精度要求。设备的运动逻辑设计中，

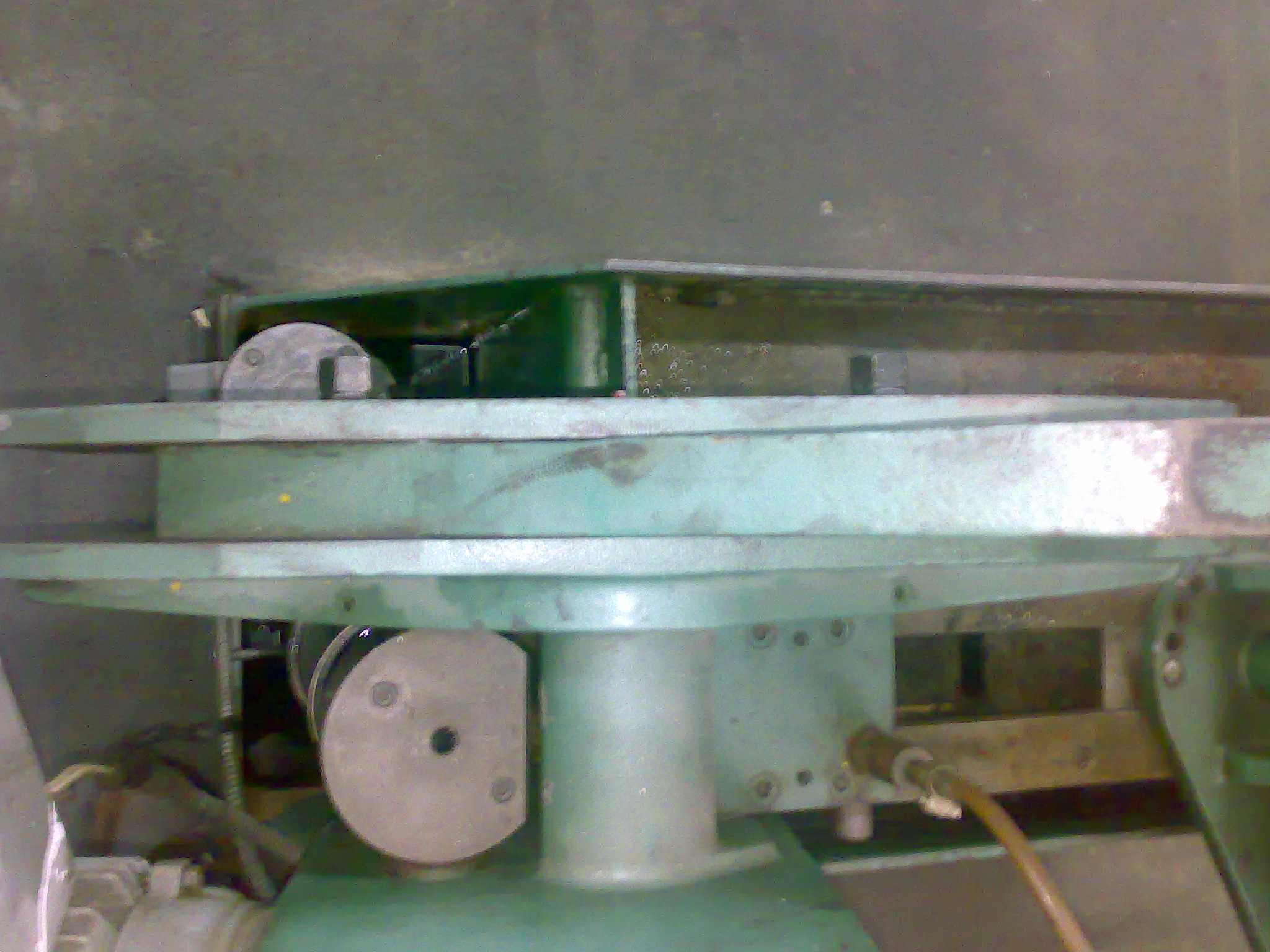

　　锯弓的往复运动通过曲柄滑块机构实现，曲柄回转半径决定锯条的行程长度，该结构的急回特性可以缩短空行程时间，提升锯切作业效率，同时在锯弓下行切削行程设置有弹性进给阻尼，保证锯条切入材料时的进给速度平稳，避免硬接触打齿。安装边界方面，整机底部安装孔位按照通用小型锯床的地脚尺寸设计，无需额外制作专用安装基础，放置在硬化车间地面即可通过调节地脚螺栓调平，整机占地长度约1200mm、宽度约600mm、高度约750mm，适配小型加工点位的空间布置需求，不需要占用大面积的生产场地。从设计思路上，这款自动锯没有追求过高的自动化程度，而是聚焦常规锯切作业的核心需求，简化了不必要的数控送料、自动排屑等复杂结构，降低设备的制造成本与后期维护难度，

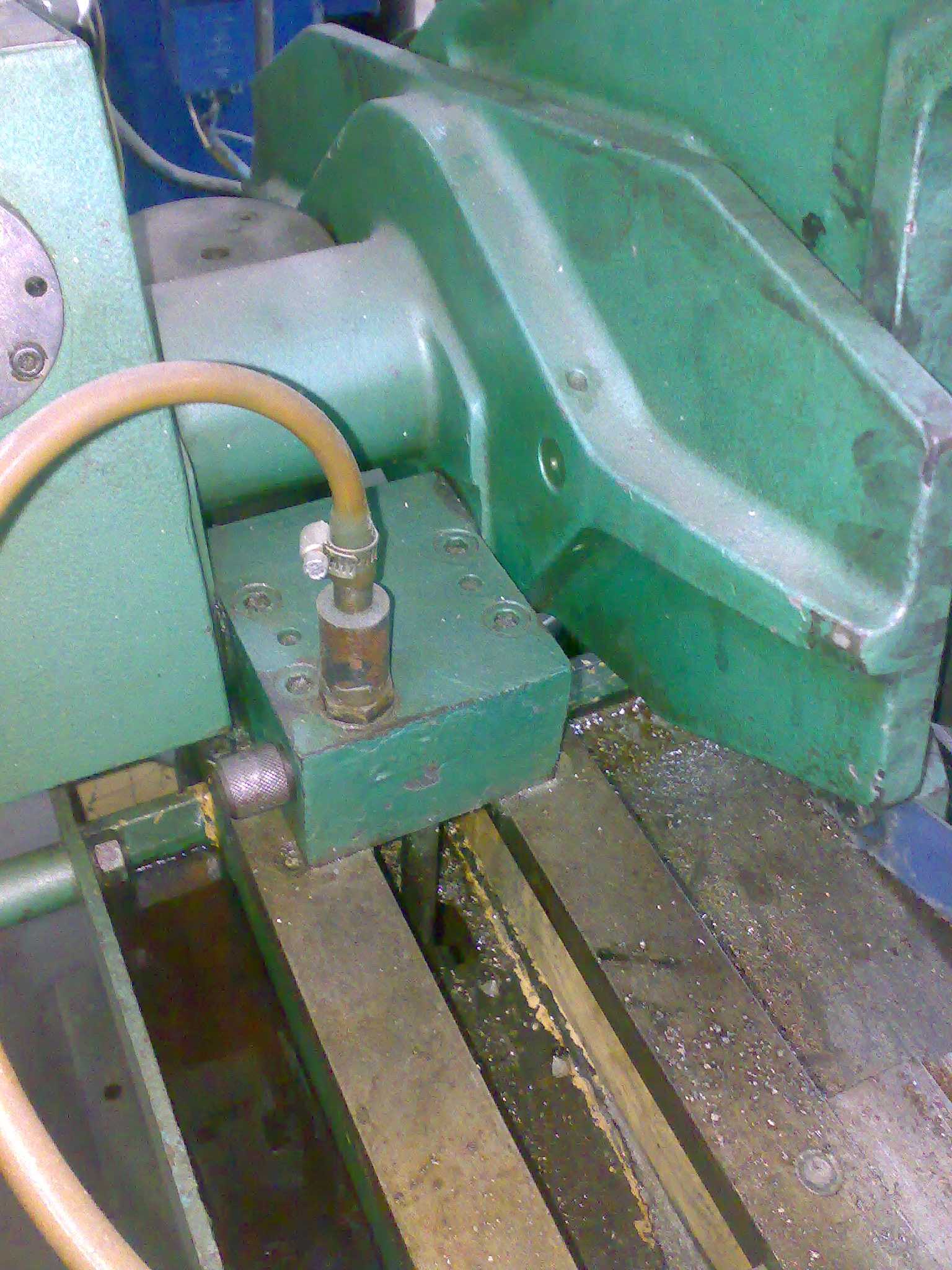

　　齿轮传动结构相比带传动的锯切设备，传动比更稳定，不会出现皮带打滑导致的切削速度波动，适合长时间连续的锯切作业。在实际使用场景中，这类设备常布置在机加工车间的坯料预处理区域，承担下料工序的作业任务，配合带锯床完成小批量、多规格的坯料切断工作，相比大型带锯床，它的启动速度快、换料调整便捷，针对小尺寸坯料的锯切效率更高，同时锯切过程中的切削液导流结构设计在锯弓侧方，可将切削液精准喷射到锯切接触区域，既起到冷却锯条的作用，又能抑制锯屑飞溅，改善作业区域的环境。设备的所有转动副位置都设计有注油孔，可定期加注润滑脂维护，齿轮箱采用密封式结构，内部加注齿轮油润滑，日常维护仅需要定期检查锯条磨损情况、齿轮箱油位、紧固连接螺栓即可，不需要复杂的维保操作，对一线操作人员的技能要求较低。
