多工况适配钢丝绳隔振缓冲组件结构设计

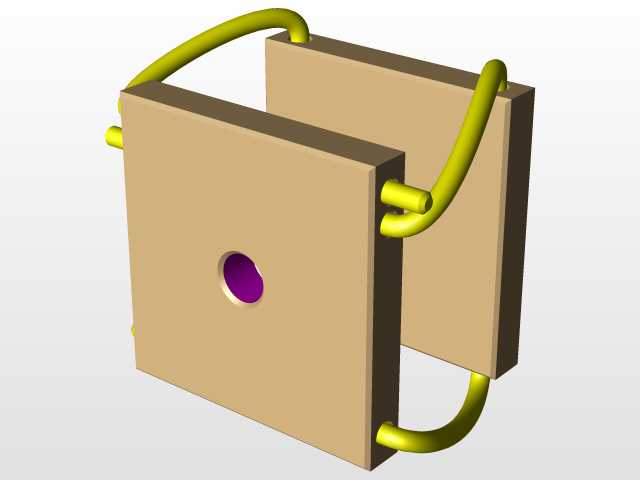

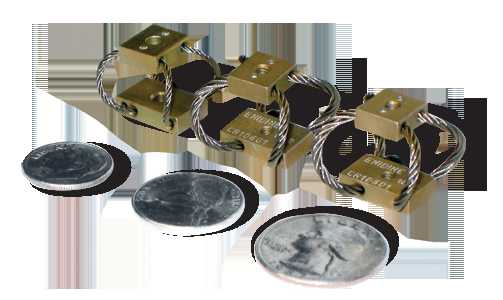

　　做机载电子舱、车载精密仪器舱的结构设计时，最头疼的就是宽频振动叠加冲击载荷的隔振问题——传统橡胶隔振器耐温范围窄，长期受交变载荷容易老化开裂，金属螺旋弹簧隔振器高频隔振效率差，还容易出现共振驻波，而钢丝绳类隔振组件刚好能填补这两类元件的应用空白。这套隔振结构采用多股不锈钢钢丝绳绕制的弹性主体，配合上下对称的金属安装夹板，能同时实现三个平动方向、三个转动方向的全向隔振缓冲，不管是机载设备遇到的气动紊流随机振动，还是车载设备行驶在非铺装路面的颠簸冲击，或是舰载设备受海浪拍打的周期性晃振，都能通过钢丝绳之间的干摩擦滑移耗散振动能量，不会像橡胶件那样在低温环境下刚度骤升失去隔振能力，也不会像弹簧件那样对高频振动产生放大效应。

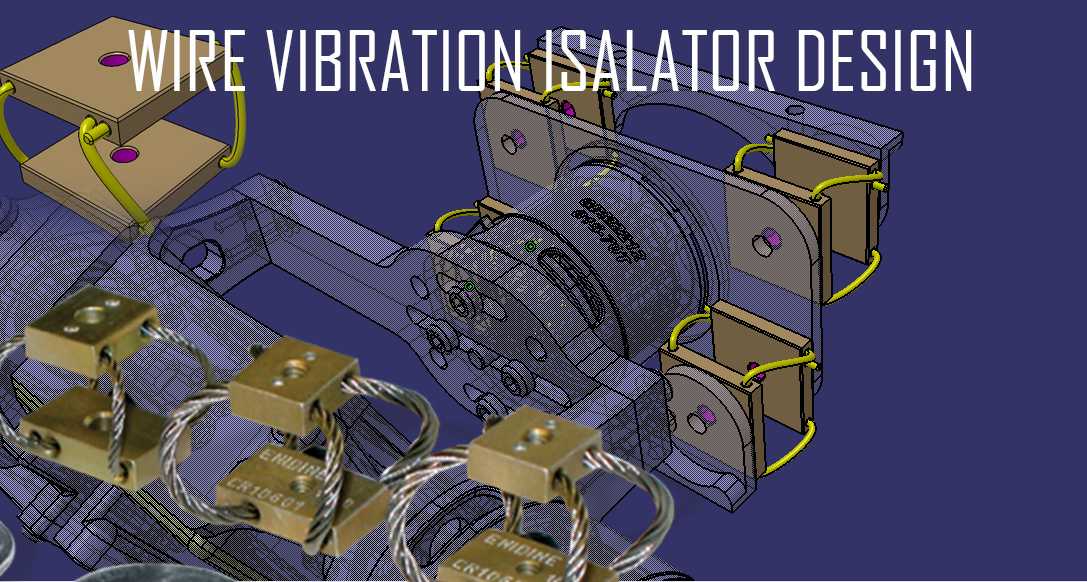

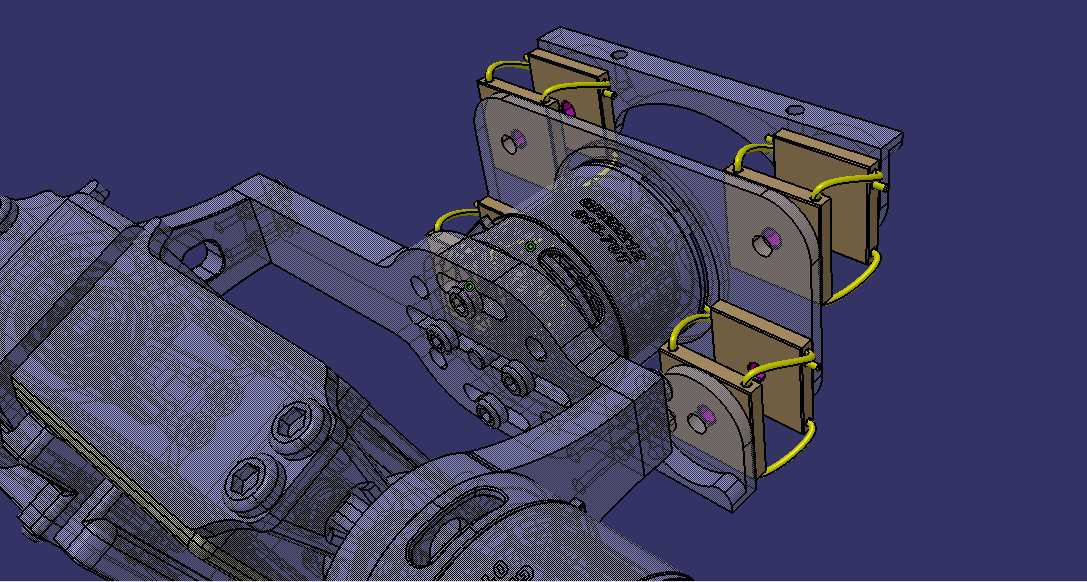

　　从结构设计逻辑来看，这套组件没有采用传统整圈环形钢丝绳的布局，而是拆分了多组独立的钢丝绳弯曲单元，每组单元通过夹板上的定位压块单独固定，这样做的好处是可以根据实际载荷需求灵活增减钢丝绳单元数量，不用重新开模制作整体夹板，小批量定制时的适配性更强。上下安装板的安装孔位采用对称等距布局，既可以正装在设备底部作为支撑隔振脚，也可以侧装在设备机架侧壁作为侧向隔振限位，甚至可以倒装在设备吊装位作为悬挂隔振件，安装姿态不会影响其隔振效率。钢丝绳的弯曲弧度经过反复校核，保证在额定载荷下钢丝绳各股之间的滑移量处于合理区间，既不会因为滑移量过小导致阻尼不足隔振效率差，也不会因为滑移量过大导致设备整体晃动量超标，影响精密仪器的定位精度。

　　考虑到不同应用场景的安装边界差异，这套结构的安装夹板做了沉孔设计，固定螺栓可以完全埋入夹板平面内，不会突出安装面干涉设备本体的布局，夹板边缘做了倒圆角处理，避免安装维护时划伤操作人员或是设备线缆。钢丝绳与夹板的固定位置采用压铆加涂胶的双重固定方式，长期受交变载荷不会出现钢丝绳松脱、滑移错位的问题，金属夹板表面做了钝化处理，在高湿、高盐雾的恶劣环境下也不会出现锈蚀失效的问题。实际选型时可以根据设备总重量、质心位置调整每组隔振器的额定载荷，通常四组配套使用时，单组额定载荷覆盖1kg到50kg区间就能满足绝大多数中小型精密设备的隔振需求，安装时要注意保证各组隔振器的压缩量一致，避免出现偏载导致某一组隔振器提前疲劳失效。

　　不同于传统隔振元件只能应对单一方向的载荷，这套钢丝绳隔振结构在承受冲击载荷时，钢丝绳会产生大变形来吸收冲击能量，冲击过后又能通过自身弹性恢复到初始位置，不会出现永久变形，在车载设备过沟壑、机载设备起降冲击的场景下，能把冲击加速度衰减到设备可承受的范围内，避免内部精密电路板、光学元件受冲击损坏。在日常运行的持续振动工况下，钢丝绳各股钢丝之间的微小摩擦会把振动能量转化为热能耗散掉，对10Hz到2000Hz区间的宽频振动都有不错的隔振效果，尤其是对橡胶隔振器难以处理的高频小幅振动，隔振效率能达到85%以上。设计时还特意预留了安装调整余量，夹板上的安装孔做了小范围的长圆孔设计，现场安装时如果设备安装孔位存在小的加工误差，不用重新扩孔就能顺利对位安装，降低现场装配的难度。
