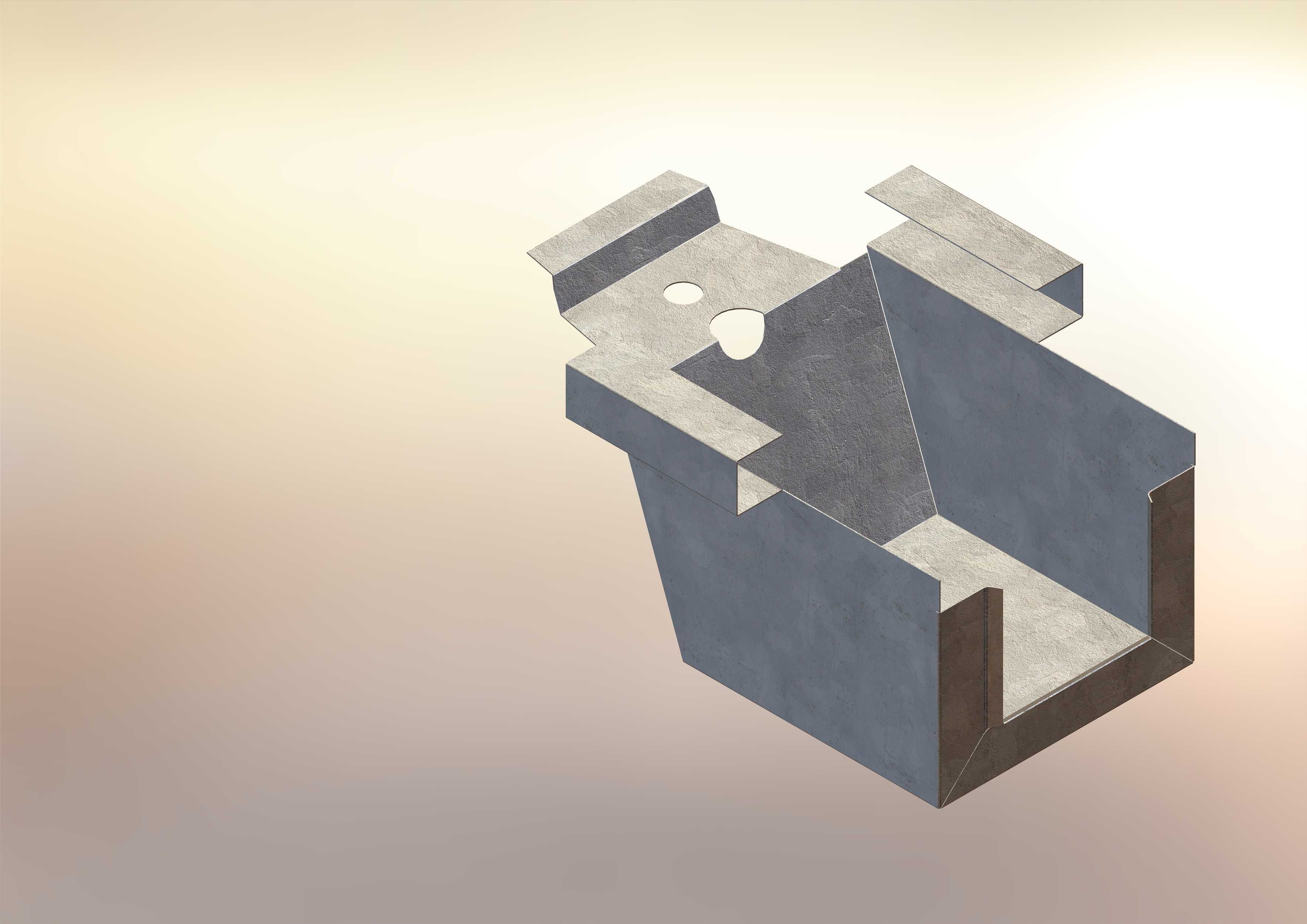

钣金工艺实操教学配套三维结构参考

　　在日常的钣金结构设计工作中，很多刚接触钣金模块的工程师容易陷入只懂软件指令、不懂实际加工逻辑的误区，这套钣金教学配套的三维结构内容，正是从车间实际加工场景出发，把抽象的折弯系数、止裂槽设计、拼焊定位逻辑拆解到每一个可操作的建模步骤里，帮设计者打通三维建模和现场加工的认知壁垒。钣金构件的应用场景覆盖了从设备外护罩、电控柜柜体、生产线工装托架到小型设备安装支架的全场景，不同场景下的钣金设计逻辑差异极大：比如设备外护罩需要重点考虑拆装便利性、边角的安全折边处理，还要预留检修门的开合空间，避免和内部运动部件产生干涉；而承重类的钣金托架则要重点核算板材折弯后的截面惯性矩，匹配对应厚度的板材选型，避免长期承重出现形变。这套教学内容里的结构案例，

　　没有刻意追求复杂的曲面造型，全部取自车间实际量产的典型钣金构件，每一个折弯边的半径设定、每一处止裂槽的尺寸预留，都对应着常规折弯机的刀具加工边界——比如常规V型折弯刀的最小折弯边长度不能低于V槽开口的一半，建模时如果忽略这个边界，画出来的图纸到了车间根本无法加工，只能返工改图，这也是很多新手设计师最容易踩的坑。从设计思路来看，做钣金结构首先要做的不是直接上手画草图，而是先梳理整个构件的装配关系：哪些面是和其他部件贴合的安装基准面，哪些位置需要压铆螺母或者凸焊螺柱，哪些边需要做翻边强化刚性，哪些位置要预留走线的过孔或者散热的格栅。比如做一个设备的侧护板，首先要确定和机架连接的安装孔位坐标，这些孔位必须和机架上的预装孔完全匹配，

　　孔的大小要比对应规格的安装螺丝大0.2到0.5毫米，抵消焊接或者装配带来的累计误差；护板的边缘如果是外露的，就要做压死边处理，既可以提升板材边缘的刚性，也能避免锋利的板材割伤装配人员。关于外形尺寸和安装边界的把控，钣金件的尺寸公差和机加工件有明显区别，普通冷轧钢板折弯后的线性尺寸公差一般控制在0.3毫米每米范围内，大尺寸的护板类零件还要考虑板材自身的重力形变，必要时要在背面增加折弯加强筋或者焊接加强筋，避免安装后出现板面凹陷。在做装配边界校验的时候，不能只看零件的静态尺寸，还要模拟折弯过程中的刀具避让空间，以及装配时螺丝的操作空间——比如两个相邻的折弯边距离太近的话，电钻或者套筒根本伸不进去，就算孔位做对了也没法打螺丝，

　　这种问题在三维建模阶段通过简单的装配模拟就能提前发现，比等到零件加工完到装配环节才发现问题要节省大量的成本。另外，不同材质的钣金件设计逻辑也有区别，冷轧板的延展率适合做比较复杂的折弯和浅拉伸，不锈钢板的硬度高，折弯回弹量比冷轧板大2到3度，建模时就要提前把回弹补偿量考虑进去，铝板的材质软，折弯时容易出现压痕，设计时就要尽量减少窄边的折弯结构，或者在工艺要求里注明贴膜折弯。这套教学内容里的每一个结构案例，都把这些容易被忽略的加工细节融入到建模步骤里，不是单纯教怎么点软件里的法兰、折弯指令，而是让设计者明白每一步操作对应的加工环节是什么，怎么设计才能让零件加工更方便、成本更低、装配效率更高。很多刚入行的设计师做出来的钣金图纸，车间工艺员拿到手总要改半天，要么是折弯边太短没法加工，要么是没有留止裂槽折弯时会扯裂板材，要么是压铆螺柱的位置离折弯边太近，压铆时会和折弯模具干涉，这些问题本质上都是因为建模时只考虑了视觉上的结构成型，没有结合实际的加工工艺边界。通过这套对应实际加工场景的三维结构参考练习，能帮设计者快速建立从建模到加工的全链路思维，画出来的图纸不用反复修改，能直接对接车间生产，减少设计和生产环节的沟通成本，也能降低零件的报废率。
