流线型夏季休闲鞋鞋底结构三维设计

　　做制鞋结构设计快十二年，经手的鞋底模型少说也有四百多套，这次做的这款夏季款鞋底，最初是配合鞋面工程组的透气网面休闲鞋项目做的配套结构，拿到鞋面的3D边界数据的时候，首先要卡的就是鞋楦的适配公差——毕竟夏季鞋用户大多光脚或者穿薄棉袜穿，内长的余量不能像冬季款那样留8-10mm，控制在4-6mm刚好，既不会顶脚，也不会走路掉跟。

　　先看实际应用场景，这款鞋底主打的是日常通勤、短途步行的夏季休闲场景，所以首先要平衡的是轻量化和支撑性，不能像篮球鞋那样做厚重的中底抗扭片，也不能像拖鞋那样软塌塌没支撑。建模的时候先从足底压力分布的实测数据入手，前掌着力区做了2mm的下沉弧度，对应跖骨的受力位置，走路弯折的时候不会卡脚，足弓位置做了12度的支撑隆起，刚好贴合正常足弓的生理曲度，平足用户穿也不会走久了足弓发酸，后跟位置做了15mm的跟差，比跑鞋的跟差略低，日常走路的时候重心不会过度前倾，久站也不会累脚踝。

　　外形上做的是流畅的一体化曲面，没有多余的拼接棱线，一方面是夏季穿容易沾灰沾汗，光滑曲面好擦拭清洁，另一方面是配合注塑成型的工艺，脱模斜度控制在1.5度，侧壁没有倒扣，不用做复杂的抽芯结构，量产的时候良率能提不少。尺寸边界这块，鞋头最宽处控制在92mm，对应42码的鞋楦基准，不会像宽楦鞋那样显臃肿，也不会像窄楦鞋挤小脚趾，鞋底侧边的厚度从前掌10mm逐步过渡到后跟22mm，中底内部预留了3mm的缓冲材料填充槽，后期可以根据不同定价的产品线，替换EVA、发泡PVC或者高弹TPU材料，不用重新开鞋底的主体模具。

　　设计思路上特意把鞋底的着地面做了微弧的收边，没有做突出的侧墙，一方面是夏季穿短裤的时候，鞋底侧面不会突出鞋面太多，视觉上更显轻薄，另一方面是走路的时候碰到路牙子或者台阶，不会先磕到硬邦邦的鞋底侧边，减少磕碰的异物感。鞋底和鞋面的粘合面做了0.8mm深的网格滚花槽，刷胶之后胶水能渗进槽里，粘合强度比光面粘合高40%左右，不会出现穿久了开胶的问题，鞋头位置做了3mm的上翘包边，刚好包住鞋面的前端缝合位置，走路踢到硬物的时候不会直接磨破鞋面网布，也能减少鞋头开胶的概率。

　　之前做冬季款鞋底的时候，经常会在鞋底做深纹路的防滑槽，但是夏季款如果纹路太深，很容易卡小石子，走在瓷砖路上还会因为纹路里存水打滑，所以这次的着地纹路做的是1.2mm深的浅流线槽，顺着脚的弯折方向排布，既能在湿滑路面导水增加摩擦力，也不容易卡进小碎石，日常清理的时候冲一下就干净。后跟位置的着地点特意做了8mm的耐磨片嵌槽，后期可以嵌高耐磨的橡胶片，因为大多数人走路都是后跟先外侧磨损，嵌了耐磨片之后鞋底的整体使用寿命能延长至少30%，不用因为后跟磨偏就整双鞋报废。

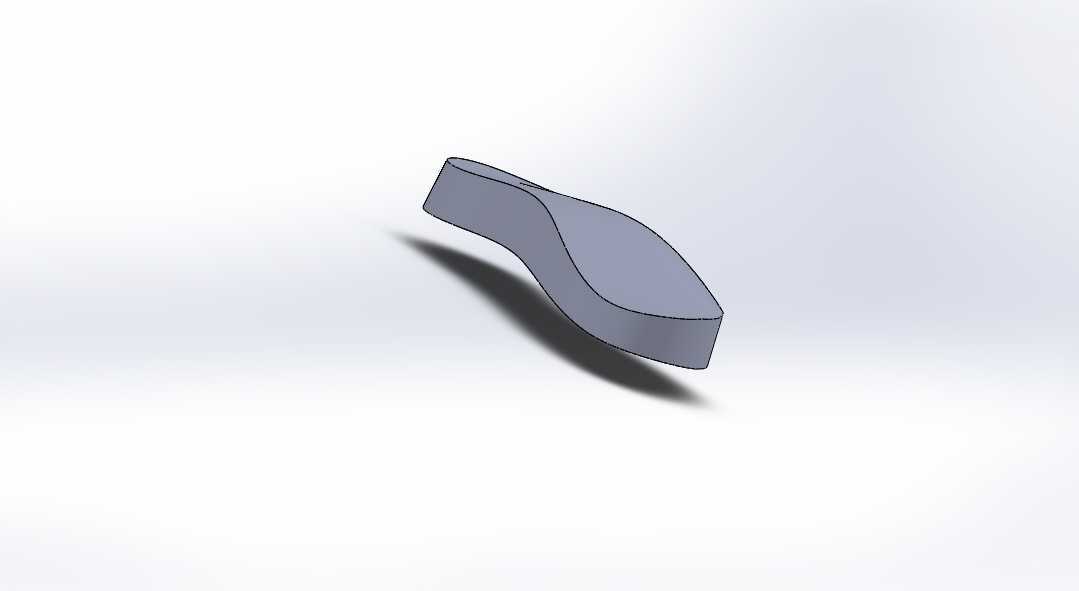

　　建模的时候曲面连续度做到了G2，所有过渡位置都没有锐边，一方面是注塑的时候不会出现应力集中导致的开裂，另一方面是穿的时候鞋底弯折不会出现硬折痕，时间长了也不会在折痕位置断裂。整个鞋底的重量控制在180g左右（42码基准），比同厚度的普通休闲鞋底轻22%，夏季穿不会有坠脚的感觉，鞋口位置和鞋面衔接的台阶控制在0.5mm以内，不会出现硌脚踝的问题，光脚穿的时候也不会磨脚。

　　之前有几款夏季鞋做的时候没注意鞋底的排气问题，穿的时候脚一出汗，鞋底和鞋垫之间就会形成密闭空间，走路的时候会发出吱呀的异响，这次在中底对应前掌的位置预留了三个1mm的透气通孔，刚好对准鞋垫上的透气孔，脚汗能顺着孔排到鞋底纹路的导槽里，不会闷在鞋里，也不会出现走路的异响。做结构验证的时候，特意做了三万次弯折测试，弯折位置选在前掌1/3处，也就是日常走路的自然弯折点，测试完没有出现裂纹和明显的形变，抗扭测试的时候，双手拧鞋底的两端，扭转角度控制在15度以内，既有足够的支撑性，也不会太硬导致走路板脚。

　　和鞋面配合的位置，所有的缝合边界都和鞋面工程组的数模做了公差匹配，周圈的公差控制在±0.3mm，缝合的时候不会出现鞋面拉皱或者鞋底露边的问题，鞋舌对应的位置没有做凸起结构，不会顶到脚面，对于高脚背的用户也有足够的适配空间。整体造型没有做夸张的logo凸起或者装饰棱，后期可以根据不同的品牌需求，在鞋底侧墙预留的平面位置做印刷或者烫标，不用修改主体模型，适配不同客户的定制需求。
