立式可旋转工件倾翻作业支撑装置

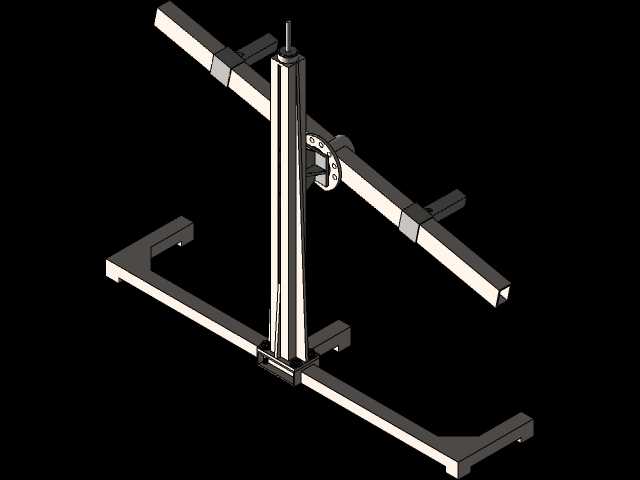

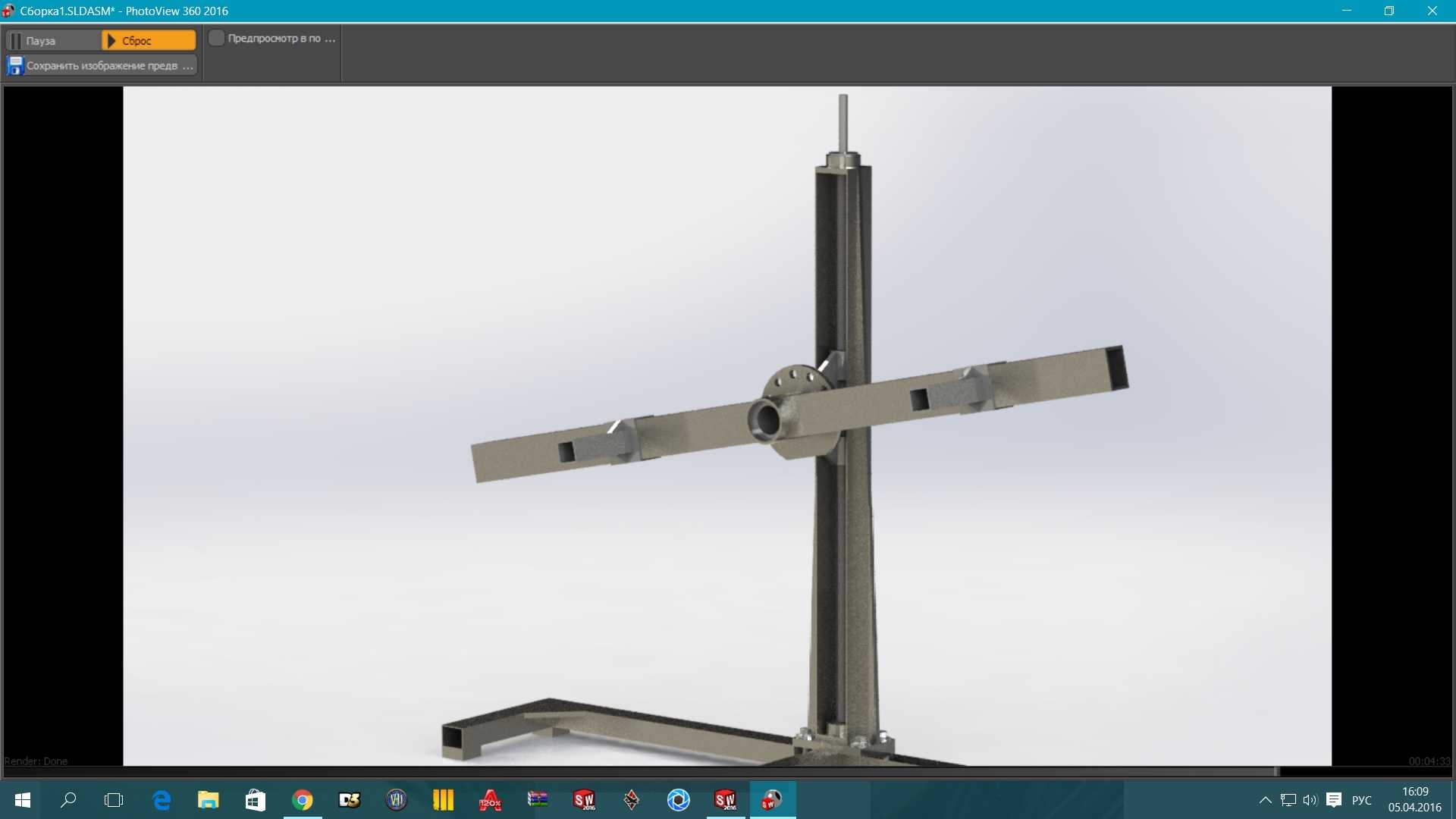

　　该倾翻装置主要面向中小型零部件加工、装配工位的工件姿态调整需求，常见于机加工车间工件翻面铣削、焊接工位焊缝位置调整、装配工序中工件多角度对位等场景，替代传统人工抬转工件的作业方式，降低操作人员劳动强度，同时避免人工翻转过程中工件磕碰、人员砸伤的安全隐患。从结构组成来看，整套装置采用立式单立柱支撑布局，底部为L型落地支撑脚，支撑脚与地面接触的平面预留了安装固定孔位，可通过膨胀螺栓与车间混凝土地面或者工装台台面刚性连接，安装时需保证立柱与支撑基准面的垂直度公差控制在0.1mm/m范围内，避免长期承重后立柱出现偏载变形。立柱部分采用矩形截面型材加工，型材内部可根据承重需求加装加强筋，立柱表面设置有直线调节槽，

　　可根据待处理工件的尺寸规格调整横向翻转臂的安装高度，高度调节范围覆盖常规300mm至800mm尺寸区间的中小型工件，适配不同批次工件的作业需求。横向翻转臂为核心执行部件，臂身采用空心矩形管焊接加工，在保证结构刚性的同时降低整体自重，臂身中间位置设置有旋转轴座，轴座与立柱上的安装滑块通过轴承连接，可实现绕水平轴线360度旋转，旋转阻尼可通过轴座侧边的锁紧旋钮调节，既可以让工件在任意角度悬停，也可以在需要快速翻转时减小阻尼提升操作效率。臂身两端设置有可调节的工件夹持块，夹持块可沿臂身的滑槽横向滑动，适配不同宽度的工件装夹，夹持块接触面贴有防滑橡胶垫，避免装夹过程中划伤工件表面，同时增大摩擦力防止翻转过程中工件滑脱。

　　设计过程中优先考虑了工位操作的人机工程学，翻转臂的初始安装高度设置在距离地面1100mm位置，匹配大多数操作人员站立作业的舒适操作高度，无需过度弯腰或者抬臂即可完成工件装夹与翻转操作。整套装置的运动部件无复杂传动结构，旋转部位采用免维护深沟球轴承，日常使用仅需定期在滑槽表面涂抹少量润滑脂即可，维护成本极低，适合多品种小批量生产的车间工位长期使用。结构受力方面，通过有限元仿真校核，在额定承重50kg的工况下，立柱最大变形量不超过0.2mm，翻转臂的最大挠度不超过0.15mm，完全满足常规机加工、焊接、装配工序的精度要求，不会因为结构变形影响工件的定位精度。安装边界上，整套装置落地后占地尺寸为长600mm、宽400mm，

　　横向翻转臂完全展开后最大回转半径为500mm，安装时需在装置周边预留不小于200mm的操作空间，方便操作人员站在侧面完成工件装夹与角度调整作业，避免翻转过程中工件与周边设备发生干涉。实际使用过程中，可根据工位需求在旋转轴座位置加装角度刻度盘，方便操作人员快速定位到常用的翻转角度，比如90度垂直、180度翻面等常用工位，提升作业效率；也可在夹持块位置加装快速夹钳，进一步缩短工件装夹的辅助时间，适配节拍更快的流水线作业场景。相较于大型自动化翻转设备，该装置结构紧凑、成本低廉，不需要接入气源或者电源即可手动操作，适合没有动力源的零散工位使用，也可以作为大型自动化生产线的辅助补位工装，处理一些不适合上线自动翻转的异形小工件。
