越野车辆外挂式便携液化气瓶结构设计

　　这款外挂式液化气瓶的结构设计，核心围绕越野场景下的户外燃料补给需求展开，区别于民用固定式燃气钢瓶，其整体构型充分考虑了非铺装路面行驶的振动耐受、外挂安装的空间适配以及户外作业的操作便利性。从实际应用场景来看，这类气瓶主要配套越野拖挂房车、户外作业越野车辆以及长途穿越保障拖车使用，为户外炊事、便携加热设备、小型应急燃气装置提供稳定的气源供给，尤其适配无固定补给点的野外穿越、户外露营、偏远区域作业等场景，解决常规民用气瓶体积过大、固定结构不适配车载外挂、抗振性能不足的痛点。

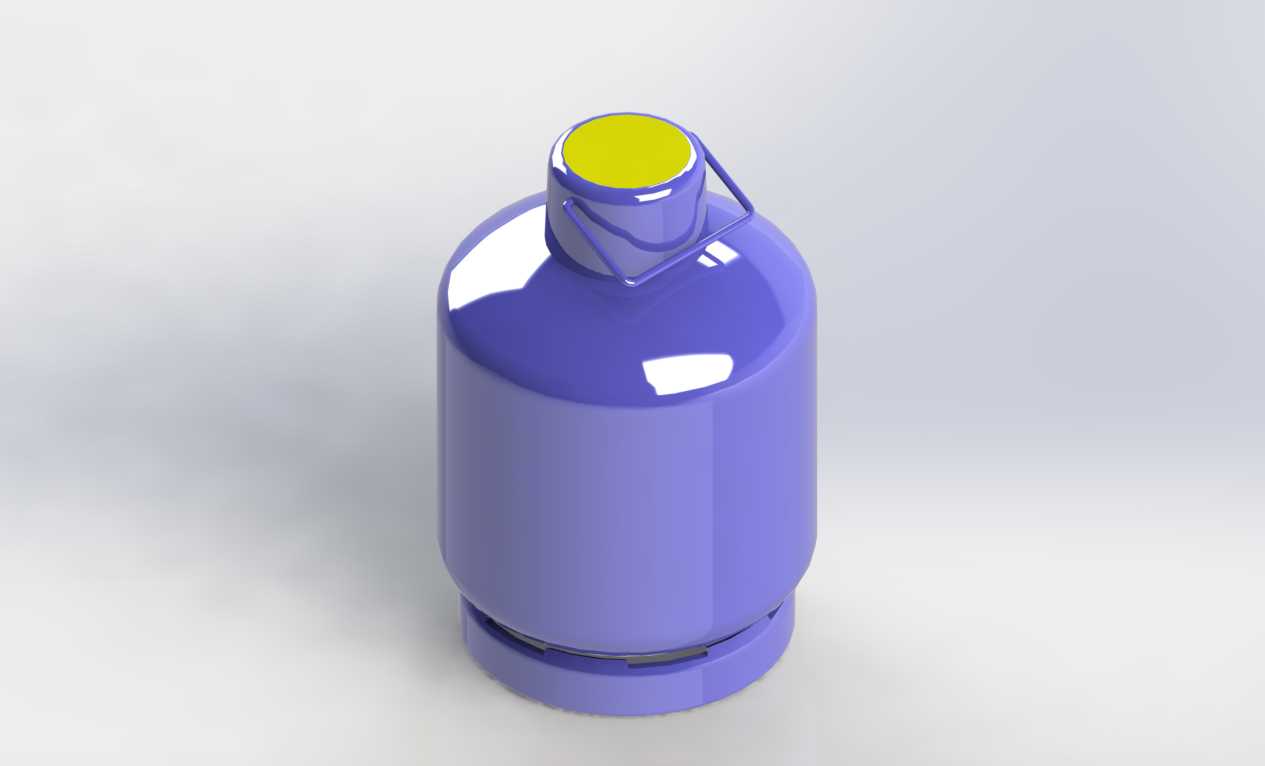

　　从功能特性层面看，瓶体采用直筒加圆弧过渡的主构型，相较于传统民用气瓶的收腰设计，直筒结构在同等容积下拥有更规整的外轮廓，既能够降低外挂安装时的空间占用，也能减少越野行驶过程中树枝、碎石对瓶体突出部位的剐蹭概率。顶部的黄色密封端盖采用嵌入式限位结构，配合周圈的一体式提手框架，既可以在充装、搬运过程中提供可靠的握持受力点，也能对顶部的阀门总成形成物理防护，避免车辆行驶过程中飞溅的碎石直接撞击阀门造成泄漏风险。提手框架与瓶体肩部采用圆弧过渡焊接结构，消除了直角应力集中点，能够承受越野路面持续振动带来的交变载荷，避免长期使用后焊接部位出现疲劳开裂。

　　设计过程中，首先对安装边界做了明确约束：瓶体底部设置了一圈加厚的定位凸台，凸台外径与车载外挂支架的固定抱箍内径完全匹配，安装时凸台可以卡入支架的定位槽内，限制瓶体轴向窜动，配合上下两道环抱式固定带，即使在连续颠簸的非铺装路面行驶，也不会出现瓶体滑移、松脱的问题。瓶身主体的直径控制在适配多数越野车辆后挂备胎旁剩余空间的尺寸范围内，不会超出车辆侧向轮廓，也不会遮挡尾灯、牌照等法定标识区域，满足道路行驶的外廓尺寸要求。瓶体壁厚的选取充分考虑了户外使用的磕碰风险，在满足压力容器安全规范的基础上，对肩部、底部等易受撞击的部位做了局部加厚处理，相比同容积民用气瓶，抗冲击性能提升约30%，能够承受野外作业时常见的轻度磕碰、碎石冲击。

　　从细节结构来看，顶部阀门区域的防护提手高度经过反复校核，既能够完全覆盖阀门手轮的最高点，避免外挂时阀门被异物意外碰开，也预留了足够的操作空间，用户佩戴户外防护手套时也可以顺利完成阀门开闭、减压阀拆装等操作。瓶体外表面采用的紫色涂装并非装饰性选择，而是高可见度的安全色设计，在野外复杂环境下，无论是安装检查还是泄漏排查，都能够快速定位瓶体位置，同时涂装层采用抗紫外线、耐砂石冲刷的户外专用涂层，长期暴露在日晒、雨淋、扬尘环境下也不会出现大面积脱落、锈蚀的问题。底部的支撑环结构采用与瓶体同材质的钢材卷制焊接，既可以让瓶体直立放置在地面时保持稳定，不会因为地面不平整出现倾倒，也能在叠放运输时提供定位支撑，避免多个气瓶运输过程中相互碰撞。

　　在结构建模过程中，所有的焊接位置都做了圆角过渡处理，没有尖锐的棱角，既能够降低应力集中系数，提升瓶体的疲劳寿命，也能避免安装、搬运过程中尖锐边角划伤操作人员。瓶体的容积设定经过实际场景测算，能够满足普通户外团队3-5天的炊事用气需求，同时整体重量控制在单人可搬运的范围内，配合顶部的一体式提手，在没有辅助搬运设备的野外场景下，操作人员也可以独立完成气瓶的拆装、更换作业。考虑到越野场景下可能出现的极端温度环境，瓶体的安全泄压装置设置在顶部防护提手的内侧，既不会被异物堵塞，也能在环境温度过高、瓶内压力异常升高时，按照设定压力安全泄压，避免出现爆瓶风险，泄压方向朝向斜上方，不会直接对准人员或者车辆部件。

　　这款气瓶的安装接口采用通用化设计，能够适配市面上多数越野车辆外挂支架、拖挂房车燃气舱的固定结构，不需要对车辆原有安装位做大规模改装，用户只需要匹配对应尺寸的固定抱箍就可以完成安装，降低了改装成本和适配难度。瓶体的密封结构采用双重密封设计，主密封面采用硬质合金密封，配合次级橡胶密封圈，即使在长期振动、温度频繁变化的环境下，也能保持可靠的密封性能，不会出现慢性泄漏的问题。在建模阶段，对瓶体的重心位置做了优化，将重心控制在瓶体几何中心偏下的位置，外挂安装后能够降低车辆后部的重心高度，减少对车辆操控稳定性的影响，避免因为外挂设备重心过高导致车辆过弯时侧倾风险增加。
