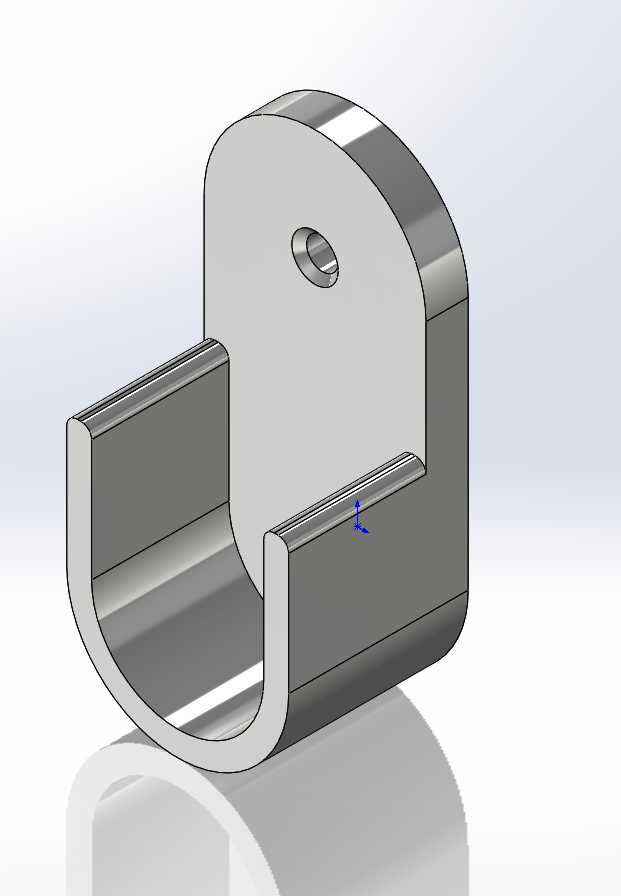

U型带安装孔钣金限位固定座结构

　　该U型钣金固定构件，在轻工自动化输送线、小型工装夹具、民用五金配套场景中应用广泛，多数时候作为管线承托、杆件限位、小型部件挂装的连接载体，替代传统焊接式支座，降低现场装配的调整难度。从结构功能来看，构件采用单面带安装孔的立板搭配两侧同向弯折的U型承托边，弯折边内侧形成半开放的容纳槽，槽体内壁做了等半径圆角过渡，避免放入的圆杆、线束被锐边割伤，同时减少装配时的卡滞问题；立板上的沉头安装孔可适配M4-M6规格的内六角螺钉，安装后螺钉头完全沉入孔内，不会突出构件表面干涉被固定件的活动空间。设计阶段优先考虑了钣金冲压工艺的成型可行性，所有弯折处的内圆角半径取板材厚度的1.2倍，避免弯折时出现应力集中导致的开裂问题，

　　立板与两侧弯折边的衔接处做了局部切角处理，给冲压模具的折弯工位留出足够的让位空间，减少成型时的材料拉扯变形。从安装边界来看，构件整体外轮廓的宽度适配常规20-30mm直径的圆杆类零件承托需求，U型槽的深度满足被承托件不会在受侧向力时脱出的限位要求，立板的安装孔中心到构件底部的距离，预留了足够的扳手操作空间，现场装配时不需要额外加工让位孔即可完成螺钉锁紧。实际使用中，这类构件常被用在输送线的侧边作为管线导向座，承托气动软管或信号线缆，避免线缆随设备运行晃动磨损；也可在小型工装台面上作为杆件的快速定位座，将圆杆插入U型槽后即可快速完成径向限位，不需要额外做抱箍锁紧，提升工装换型的效率。构件的壁厚选取兼顾了结构强度与轻量化需求，

　　常规使用场景下1.5-2mm的冷轧钢板冲压成型后，表面做镀锌或喷塑处理，即可满足多数室内工况的防锈与承重要求，若用于户外或有腐蚀的工况，可更换为304不锈钢板材冲压，不需要改动整体结构尺寸即可适配不同使用环境。结构设计时没有多余的装饰性特征，所有面与边的设计都服务于装配与功能需求，U型槽的开口端做了微小的外撇导向角，方便被固定件快速插入槽内，即使装配时存在少量的位置偏差，也能顺着导向角滑入到位，降低现场装配的对位难度。立板背面为平整安装面，与安装基材贴合时不需要额外加工找平结构，只要基材表面平面度满足常规装配要求，即可实现稳定贴合，锁紧螺钉后不会出现翘边松动的问题。两侧弯折边的高度一致，承托被固定件时受力均匀，不会出现单侧受力导致的构件变形问题，长期受交变载荷的场景下，可在弯折边与立板的衔接处增加点焊加固，进一步提升结构的抗疲劳强度，不需要重新设计整体结构即可适配更高载荷的使用需求。
