带法兰开口式轴套连接锁紧构件

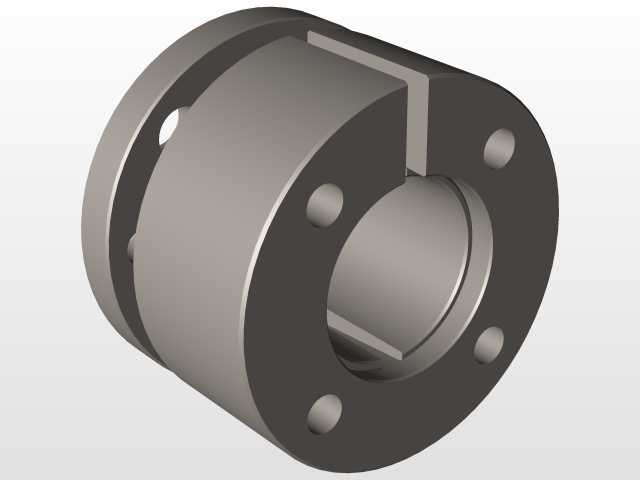

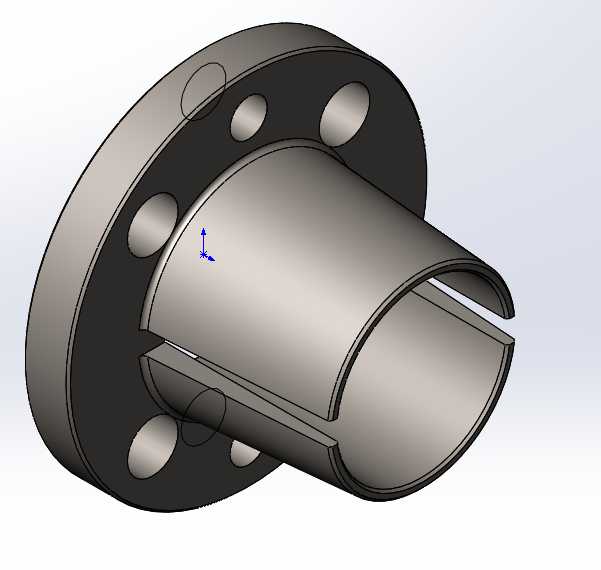

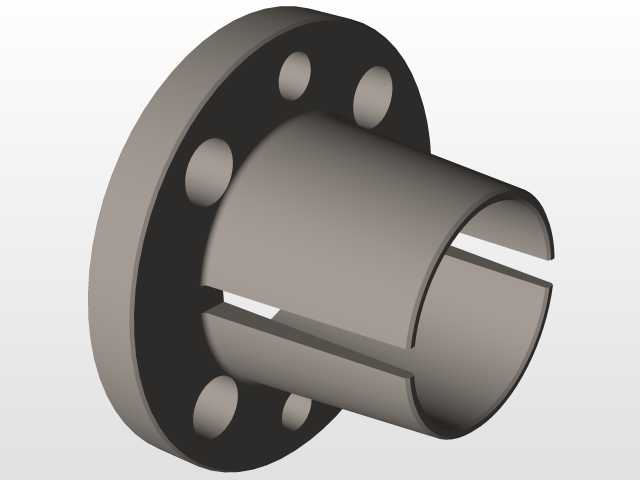

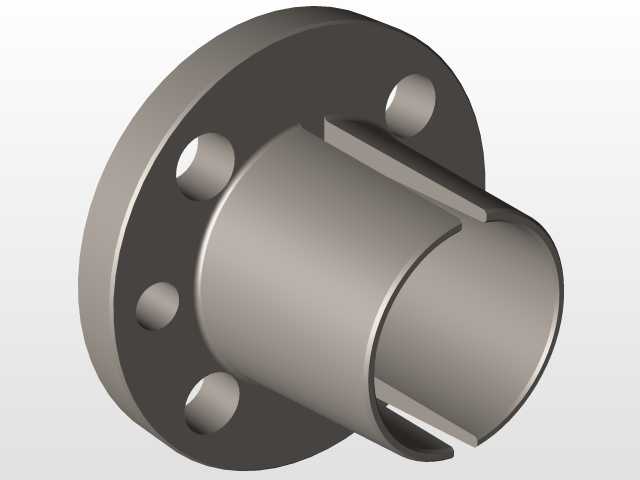

　　这类带法兰的开口轴套，在常规轴系传动场景里的适配性很强，尤其是需要频繁拆装调整轴上部件位置的工位，相比过盈配合的实心衬套，它的安装容错率要高不少。从结构上看，法兰端均匀分布的六个安装孔，是用来给轴套提供周向固定的，安装时可以通过螺栓把法兰端锁紧在设备基座的安装面上，避免轴套在承受径向载荷的时候出现跟转的问题。筒身部分的轴向开口设计是整个构件的核心功能点，这个开口不是简单的切缝，开口两侧的筒壁在锁紧螺栓的作用下可以产生微量的弹性形变，抱紧穿过内孔的传动轴，既可以传递一定的扭矩，也能调整轴上连接件的轴向位置，调整到位后锁紧法兰端的紧固件就能完成固定，不需要在轴上加工额外的键槽或者定位台阶，对一些后期改造的设备轴系来说，能省去不少轴面二次加工的工序。

　　设计这类构件的时候，首先要考虑的是开口处的形变余量，筒壁的厚度不能太厚，否则锁紧时需要的螺栓预紧力太大，容易造成法兰安装面的变形，也不能太薄，否则抱紧轴之后的接触应力不够，传动时容易出现打滑。法兰端的安装孔位置度公差需要严格控制，六个孔的分度圆直径要和基座上的安装孔位完全匹配，否则安装时会出现螺栓别劲的问题，长期运行下螺栓容易出现疲劳断裂。筒身的内孔粗糙度要控制在合理范围，太粗糙的话抱紧轴的时候会刮伤轴面，后续拆装维护会很困难，太光滑的话摩擦系数不足，传递扭矩的能力会打折扣。

　　从安装边界来看，这类轴套的法兰盘外径要比筒身外径大出足够的尺寸，保证安装孔的位置不会和筒身的外壁产生干涉，筒身的长度要根据轴上需要固定的部件宽度来确定，一般要比被固定的轮毂宽度短2到3毫米，避免锁紧时筒身端面和其他相邻部件产生摩擦。开口的宽度一般控制在1.5到3毫米之间，具体尺寸要根据筒身的内径来调整，内径越大的轴套，开口宽度也要相应增加，保证有足够的收缩量来抱紧不同公差带的传动轴。实际应用里，这类构件经常用在机床的进给轴附件安装、输送线的辊筒轴端固定、轻工设备的传动轮锁紧这些场景，尤其是一些需要经常调整传动轮位置的调试工位，用这种开口法兰轴套比传统的紧定螺钉固定要可靠很多，不会因为设备运行的振动出现松动移位的问题。

　　建模的时候要注意开口处的边角倒钝处理，筒身的开口边缘如果是直角锐边，在锁紧形变的时候容易出现应力集中，长期反复拆装的话开口根部容易产生裂纹，所以要在开口的两个端面加工出小尺寸的倒角，分散应力集中点。法兰和筒身的衔接位置要做圆角过渡，不能是直角衔接，这个位置是整个构件承受弯矩最大的地方，直角过渡的话在承受径向载荷的时候容易出现断裂失效。另外，法兰端的安装孔要做沉头处理，让螺栓锁紧之后头部不会突出法兰端面，避免和相邻的安装部件产生干涉。这类轴套一般采用中碳钢制作，表面做发黑处理提升防锈能力，部分有耐磨要求的场景也会在筒身内壁镶嵌铜衬层，降低和轴面的摩擦损耗，延长使用寿命。在选型的时候，首先要确认传动轴的直径和轴套内孔的配合公差，然后核对法兰安装孔的分度圆直径和设备基座的安装位是否匹配，还要核算筒身长度是否满足安装空间的要求，避免出现安装后筒身和周边部件产生运动干涉的问题。
