开口式抱紧锁紧连接轴套结构设计

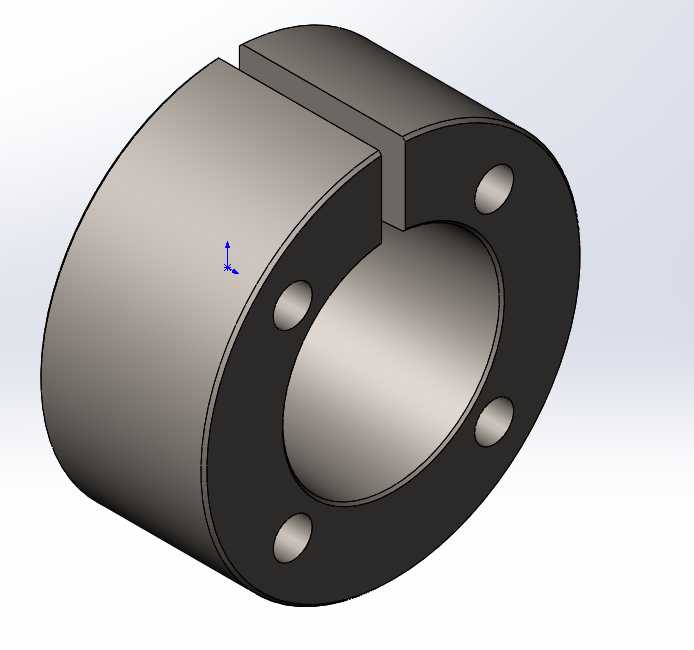

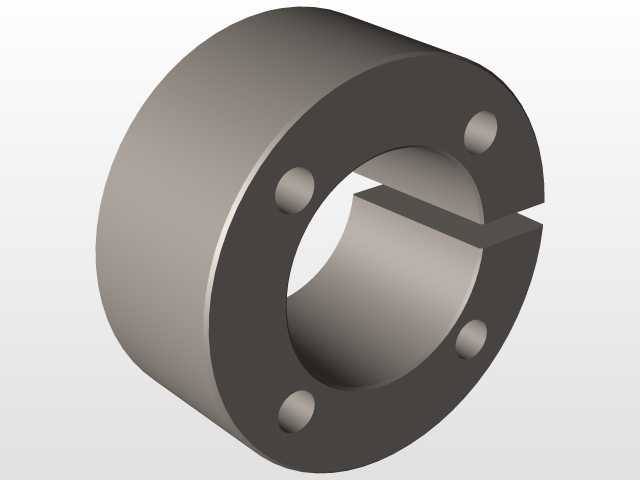

　　这类开口式抱紧轴套常应用在需要无键传动连接的设备场景中，比如轻工输送线的辊筒轴端固定、包装设备的导辊锁紧、小型传动机构的轴与轮毂连接，相比传统键连接，它不会对轴表面造成键槽应力集中，安装调整时可以灵活调整轴上零件的周向位置，找正对位更方便，在需要频繁调整传动件位置的调试阶段优势明显。从结构上看，整体为圆筒状本体，侧壁开有一条轴向通缝，依靠通缝的弹性变形实现对穿入其中的轴的抱紧锁紧，端面上均匀分布的四个安装孔是用来穿接锁紧螺栓的，当螺栓逐步拧紧时，通缝间隙被压缩，轴套内孔均匀收缩，对轴表面产生足够的径向抱紧力，依靠接触面的静摩擦力传递扭矩，不会出现键连接的回程间隙，传动精度更稳定。设计这类轴套的时候，首先要确定内孔与配合轴的公差配合，

　　一般选用间隙配合保证装配时轴能顺利穿入，单边间隙控制在0.02到0.05毫米之间，间隙过大会导致抱紧时接触不均匀，局部应力过高磨损加快，间隙过小则装配难度提升，现场安装时容易卡滞。通缝的宽度设计需要匹配螺栓的锁紧行程，要保证螺栓拧到额定扭矩时，通缝还有微小的剩余间隙，避免两个缝面完全贴合后失去继续收缩的余量，导致抱紧力不足。端面的四个安装孔位置要均匀分布在端面上，孔中心所在的分度圆直径要兼顾壁厚，不能太靠近内孔导致内孔边缘壁厚过薄受力开裂，也不能太靠近外圆导致外圆边缘强度不足，同时孔的沉头深度要匹配螺栓头的高度，保证螺栓拧紧后头部不突出端面，避免和相邻安装的零件发生干涉。外圆尺寸的设计要匹配被连接件的轮毂内孔，

　　一般和轮毂内孔采用过渡配合，装配时可以轻轻敲入轮毂内，保证同轴度，避免轴套安装后出现偏斜，导致抱紧时轴受力不均出现别劲的情况。实际使用中，这类轴套的锁紧扭矩需要按照螺栓的强度等级设定，不能过度拧紧，否则会导致轴套塑性变形，失去弹性抱紧能力，也不能拧得过松导致传动时打滑。在有冲击载荷的传动场景中，还可以在轴套内孔表面加工细小的网纹，增加接触面的摩擦系数，提升扭矩传递能力，避免重载下出现相对滑移。和整体式胀套相比，这种单开口轴套结构更简单，零件数量少，加工成本更低，安装拆卸不需要专用工具，只用普通内六角扳手就能完成操作，维护更换更便捷，适合中低扭矩的传动连接场景。设计建模的时候要注意通缝的两个切面要保持平行，

　　和轴套轴线平行度公差控制在0.01毫米以内，否则锁紧时两个切面先接触的位置会出现应力集中，导致内孔收缩不均匀，抱紧力沿轴向分布不一致，长期使用会出现轴表面局部压痕，影响后续拆卸和重复使用。轴套的两端要做小的倒角，不仅方便装配时导入轴和轮毂孔，也能去除加工毛刺，避免安装时毛刺刮伤配合表面。四个安装孔的位置度公差要控制在0.05毫米以内，保证和配对法兰或者轮毂上的螺纹孔对正，避免螺栓穿入时出现别劲，导致螺栓受附加剪切力，降低螺栓的使用寿命。在材料选择上，这类轴套一般选用45号钢经调质处理，既有足够的强度承受锁紧时的挤压力，又有合适的弹性保证反复拆装后不会出现塑性变形，表面做发黑处理可以提升防锈能力，适应车间多粉尘、少量油污的工作环境。
