大载荷重工业称重天平结构设计

　　在冶金、重型机械制造、大型铸件加工等重工业生产场景中，常规小量程称重设备往往无法满足吨级工件、毛坯件的称重计量需求，这款1200kg量程的重工业称重天平，正是针对这类重载计量场景开发的专用衡器设备。不同于实验室或商贸场景使用的小量程天平，该设备从结构强度、载荷分布到安装适配，全部围绕重工业现场的恶劣使用条件设计，可直接布置在生产车间的工件周转区、质检工位旁，完成大型铸锻件、重型加工件、批量金属原材料的进场核验、过程称重、出库计量等工作，无需额外搭建复杂的称重基础平台，适配车间内常规的硬化混凝土地面安装条件。

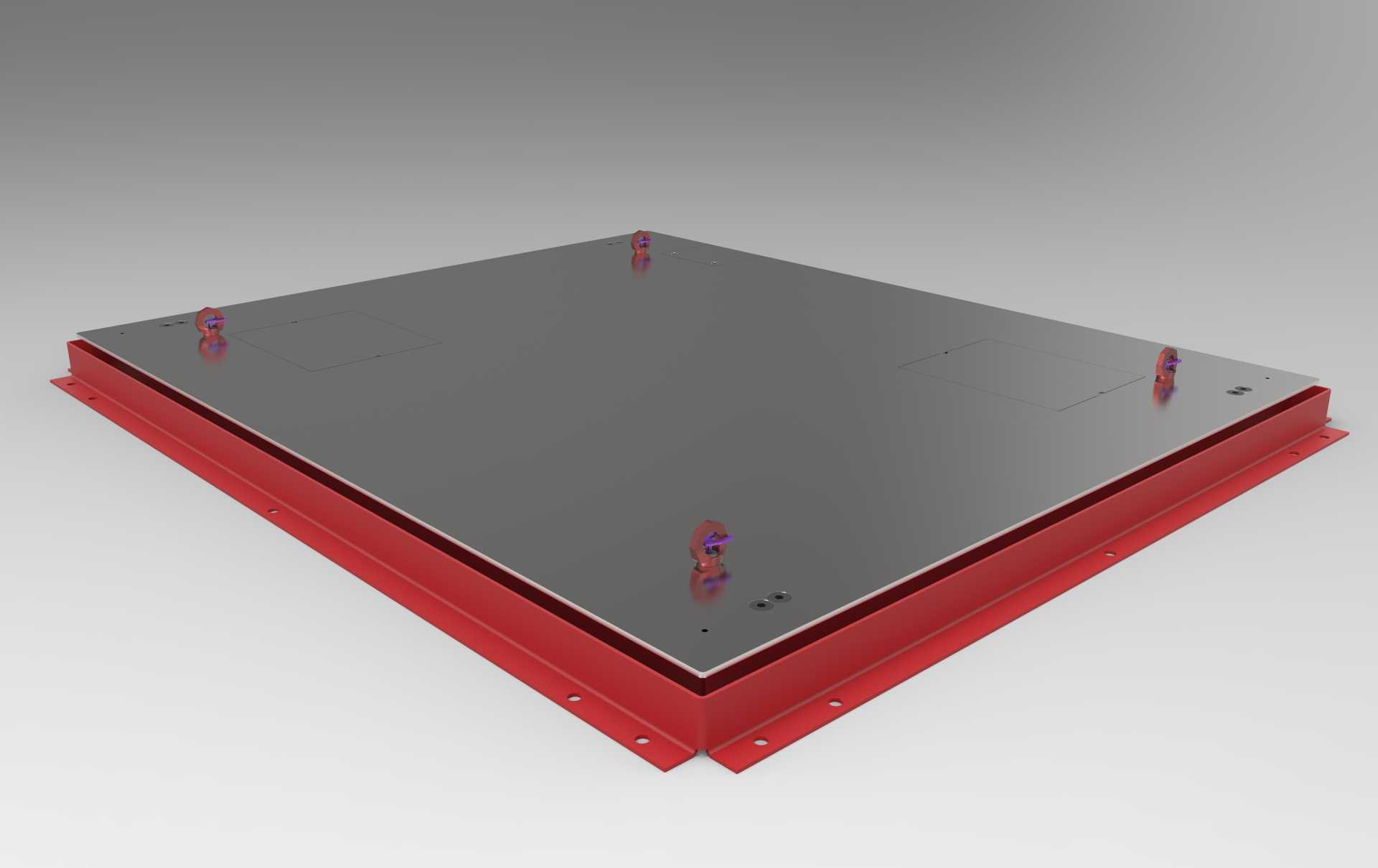

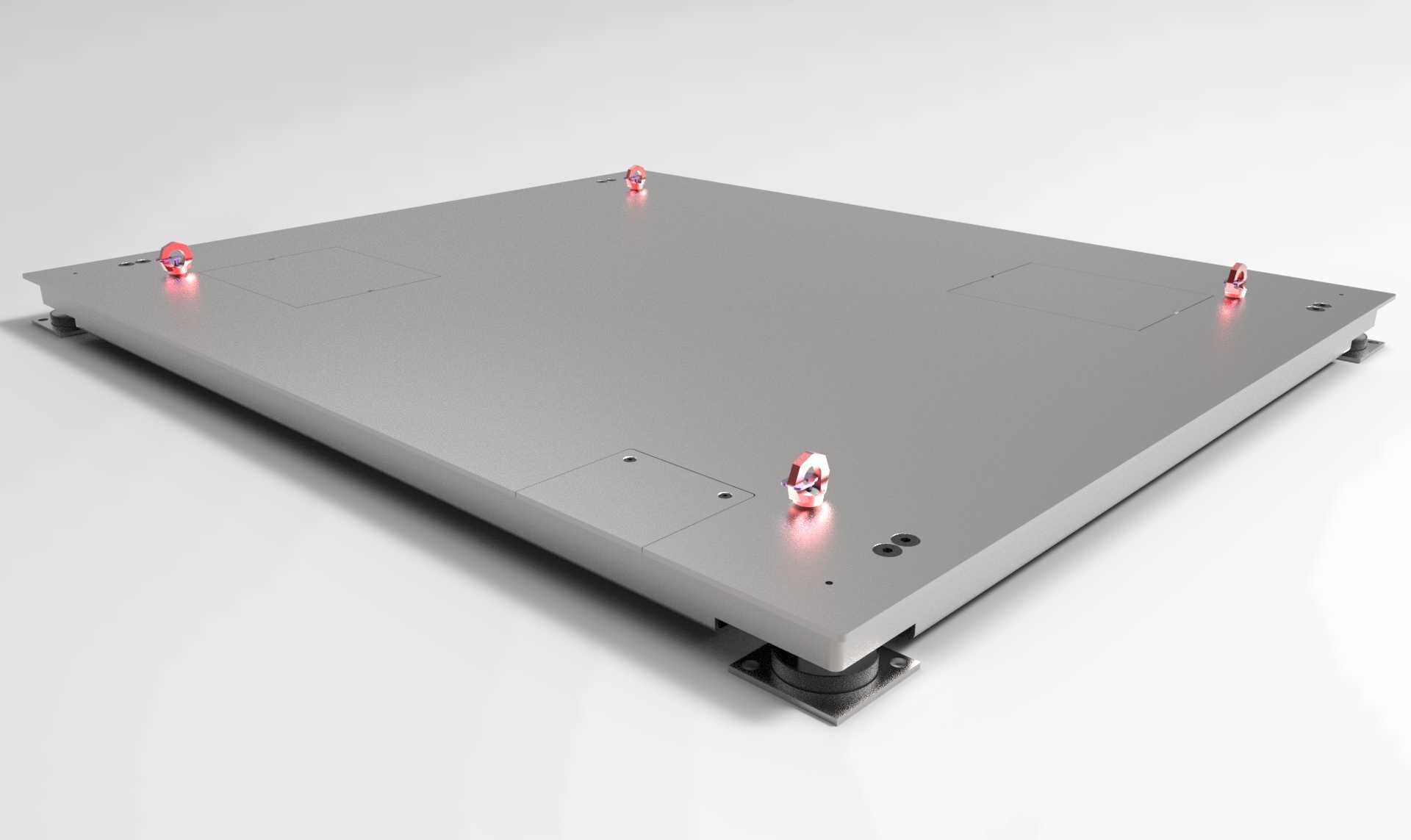

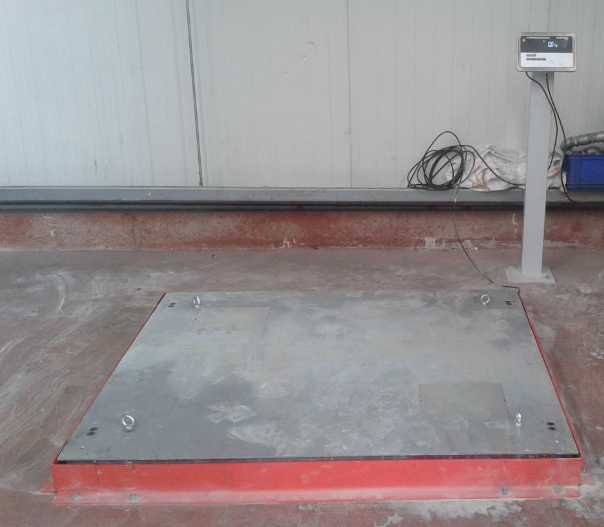

　　从结构设计思路来看，这款重载天平首先解决的是大载荷下的结构形变问题，整个称重台面采用加厚钢板焊接成型，台面下方设置纵横交错的加强筋结构，筋板排布避开称重传感器的安装点位，确保载荷能够均匀传递到四个角的称重支撑单元上，避免局部应力集中导致的台面变形或者传感器偏载损坏。设备的整体外形尺寸充分考虑了重工业场景常见工件的摆放需求，台面宽度适配标准叉车的叉取间距，长度可满足长度1.2米以内的常规重型工件直接放置，无需额外加装延伸台面；设备的整体高度控制在合理范围内，既保证底部支撑结构有足够的安装空间容纳传感器与接线组件，也避免台面过高导致工件摆放时的重心偏移风险，安装时仅需保证地面平面度误差在允许范围内，通过底部的可调支撑脚即可完成水平校准，无需做预埋固定，方便车间内根据生产需求调整设备布置位置。

　　设备的核心功能围绕重载工况下的稳定称重展开，四个角点布置的剪切梁式称重传感器均选用工业级重载型号，单只传感器的额定载荷留有足够的安全余量，可承受工件放置时的瞬时冲击载荷，避免叉车放件时的冲击力损坏传感器；传感器的接线全部采用隐藏式布线，线路藏于台面下方的走线槽内，外部加装金属防护套管，避免车间内的金属碎屑、切削液、焊渣等杂物损坏线路。台面的边缘做了倒角处理，避免工件搬运时磕碰台面边缘造成变形，同时在台面的两个对角位置设置了限位挡块，防止圆形工件或者易滚动工件从台面上滑落，也可避免工件放置时过度偏移导致的偏载误差。

　　在实际使用场景中，这款设备可直接对接车间的生产管理系统，称重数据可实时传输到工位终端，完成工件重量数据的自动记录，无需人工抄录，减少重型工件称重环节的人工投入；设备的整体结构没有易损的外露部件，日常维护仅需定期清理台面缝隙内的金属碎屑，检查支撑脚的水平状态即可，维护难度远低于传统的地磅式称重设备。不同于需要开挖基础的固定式地磅，这款重载天平的安装边界灵活，既可以单独布置在质检工位旁完成单工件的精准称重，也可以多台组合布置在生产线的输送辊道之间，完成流水线工件的在线称重，适配不同生产环节的计量需求。设计过程中针对重工业现场常见的振动干扰，在传感器与台面、传感器与底部支撑脚之间均设置了阻尼减震垫，可过滤车间内机床运行、叉车通行带来的地面振动干扰，保证称重数值的稳定性，即使在周边设备持续运行的车间环境下，也能获得稳定可靠的称重结果。
