大跨度双层钢结构仓储库房结构设计

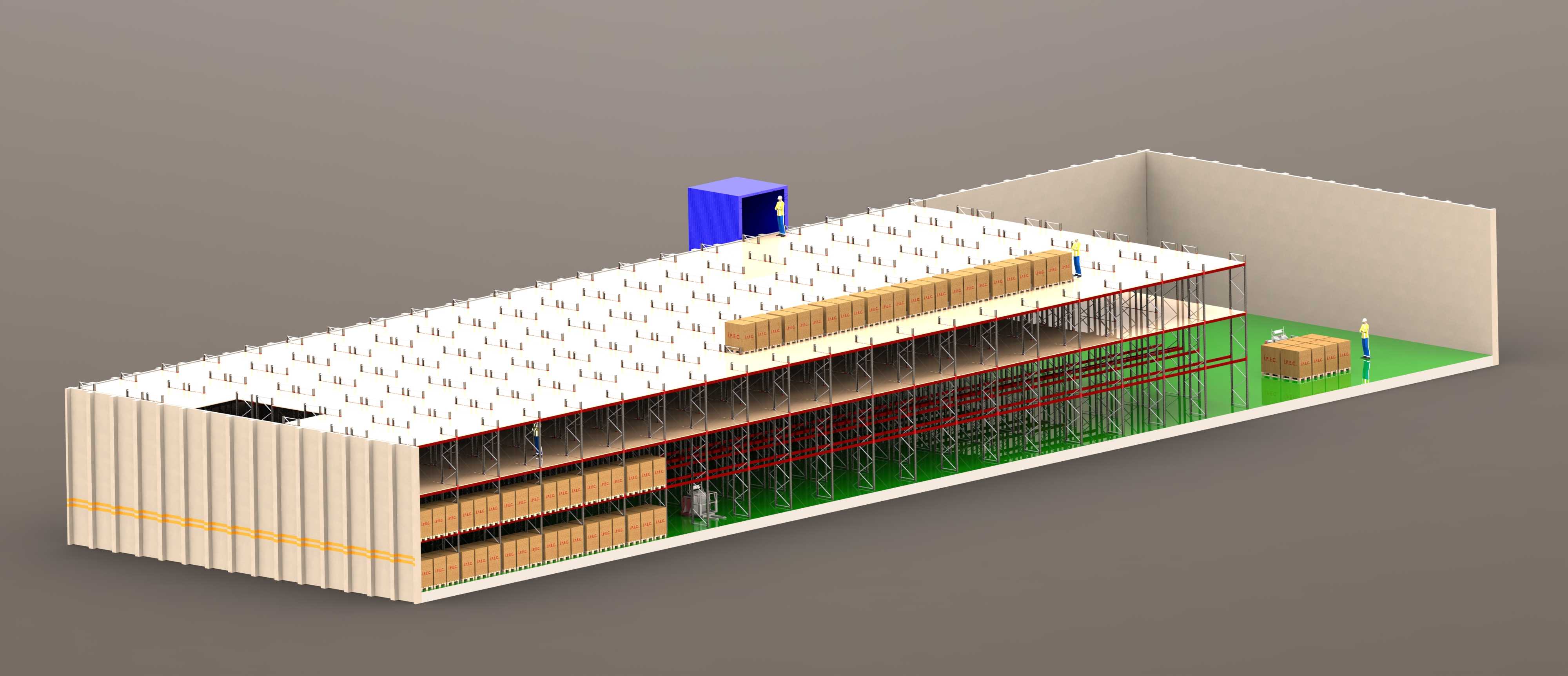

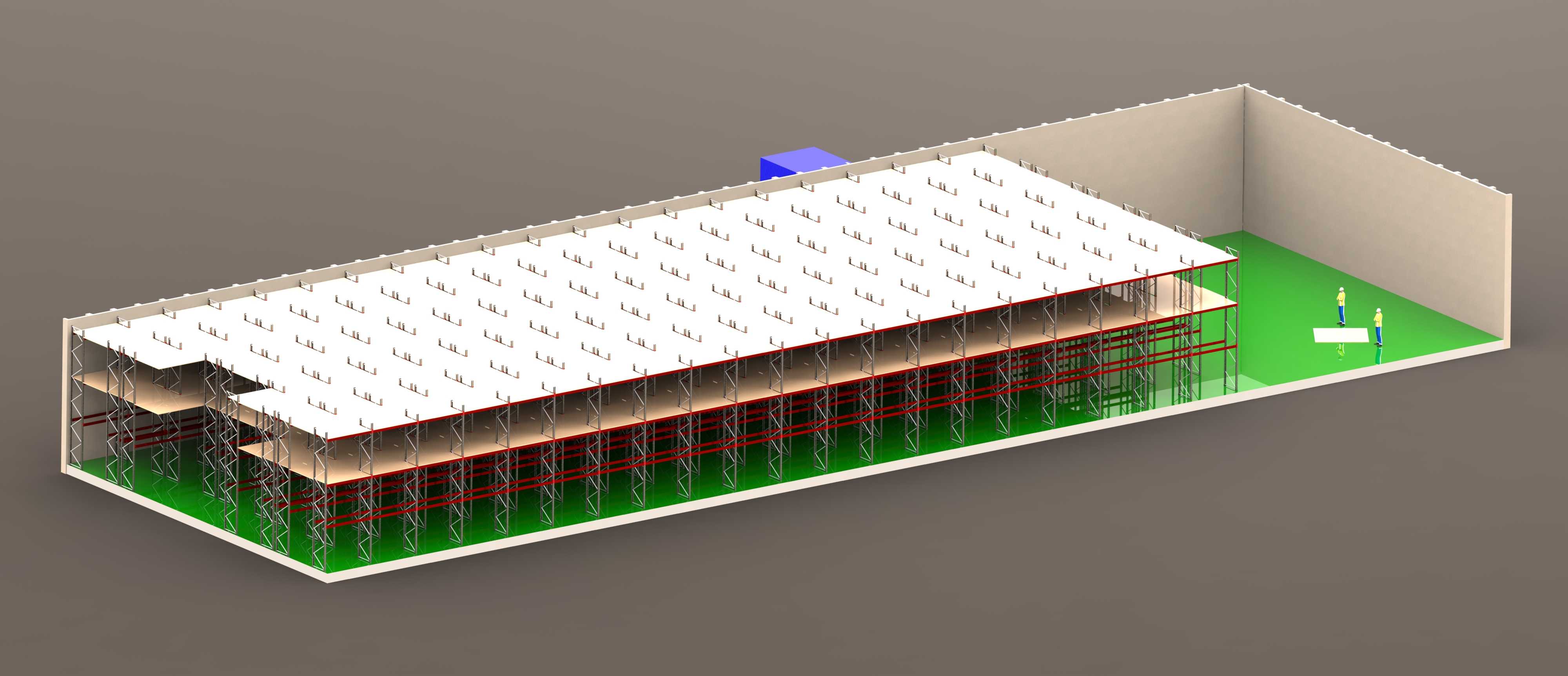

　　这套钢结构仓储库房的三维结构模型，完整还原了大跨度双层仓储空间的钢构受力体系，从实际仓储作业的落地需求出发，把结构承载、空间利用、安装边界的考量都融入到每一处构件的排布逻辑里。做这类仓储结构设计的时候，首先要锚定的是日常仓储的作业场景：这类库房主要服务于大宗工业品、成件包装货物的平面存储与分层周转，底层需要预留足够的净空满足常规叉车的通行、托盘货物的堆码以及临时分拣作业的空间需求，二层则可用于轻量货物的存储或者配套办公、理货区域的布设，所以在竖向支撑的排布上，没有采用过密的柱网布局，而是通过主次梁的合理受力分配，在保证结构整体刚度的前提下，尽可能减少立柱对仓储平面空间的分割，让地面存储区域可以根据货物品类灵活划分货位，不会因为立柱的遮挡浪费有效仓储面积。

　　从结构受力的设计思路来看，整个库房的竖向承载体系采用等截面H型钢立柱作为主要竖向承重构件，立柱沿库房的长轴方向等距排布，相邻立柱之间通过横向系梁与纵向柱间支撑形成稳定的框架受力单元，柱间支撑采用交叉型钢布置，既可以抵消水平方向的风荷载与可能的地震作用，也不会占用过多的立柱间通行空间。屋面部分采用有檩体系的轻钢结构屋面，檩条沿屋面跨度方向均匀排布，上面铺设压型屋面板，模型里还原的屋面檩条排布间距，是结合屋面恒载、当地雪荷载与活载的取值反复核算后确定的，既不会因为檩距过小造成钢材用量的浪费，也不会因为檩距过大导致屋面板挠度过大影响防水与使用寿命。二层的楼面结构采用钢梁上铺楼承板的组合形式，钢梁的截面选型根据不同区域的楼面荷载取值做了区分，靠近叉车通行通道的区域因为要承受移动设备的动荷载，钢梁的截面高度更大、加劲肋的排布更密，而二层轻载存储区域的钢梁则在满足挠度要求的前提下适当优化截面，控制整体的钢材耗量。

　　在安装边界的尺寸考量上，整个库房的长轴方向预留了足够的外墙安装空间，模型里呈现的侧边围护结构采用彩钢夹芯板的安装构造，立柱外侧预留的连接件位置刚好匹配夹芯板的安装模数，现场施工的时候不需要额外做二次切割就能完成围护板的拼装，能有效缩短现场安装的工期。库房的端部预留了大型工业门的安装洞口，洞口的宽度与高度满足货运车辆直接驶入库房内部装卸货的需求，洞口周边的钢构件做了局部加强处理，避免大洞口的开设削弱端部结构的整体刚度。屋面的檐口位置做了外挑的天沟构造，天沟的坡度与落水管的预留位置都在模型里做了明确的定位，能保证雨季屋面排水顺畅，不会出现积水渗漏的问题。

　　从实际使用的功能特性来看，这套钢构体系的所有构件都采用工厂预制、现场螺栓连接的装配形式，构件之间的连接节点都做了标准化设计，同规格的立柱、钢梁可以互换安装，现场施工的时候不需要大量的焊接作业，既能降低现场施工的安全风险，也能更好的控制构件的安装精度。结构内部的消防管线、照明桥架的布设路径也在模型里做了预留，所有的主管线都可以沿主次梁的腹板位置固定，不需要额外在构件上开孔破坏受力截面，后期管线维护的时候也不会影响存储区域的正常作业。另外，整个结构的基础连接采用预埋地脚螺栓的形式，立柱底部的柱脚节点做了抗剪键的设计，能有效传递竖向荷载与水平方向的作用力，避免结构在使用过程中出现不均匀沉降或者水平位移。在做三维建模的过程中，每一处构件的连接位置都做了干涉检查，比如立柱与系梁的连接节点、檩条与屋面梁的固定位置、支撑构件与主框架的连接点，都提前排查了构件碰撞的问题，现场安装的时候不会出现构件无法对位、需要现场返工修改的情况，能有效提升现场的安装效率，减少不必要的材料损耗。
