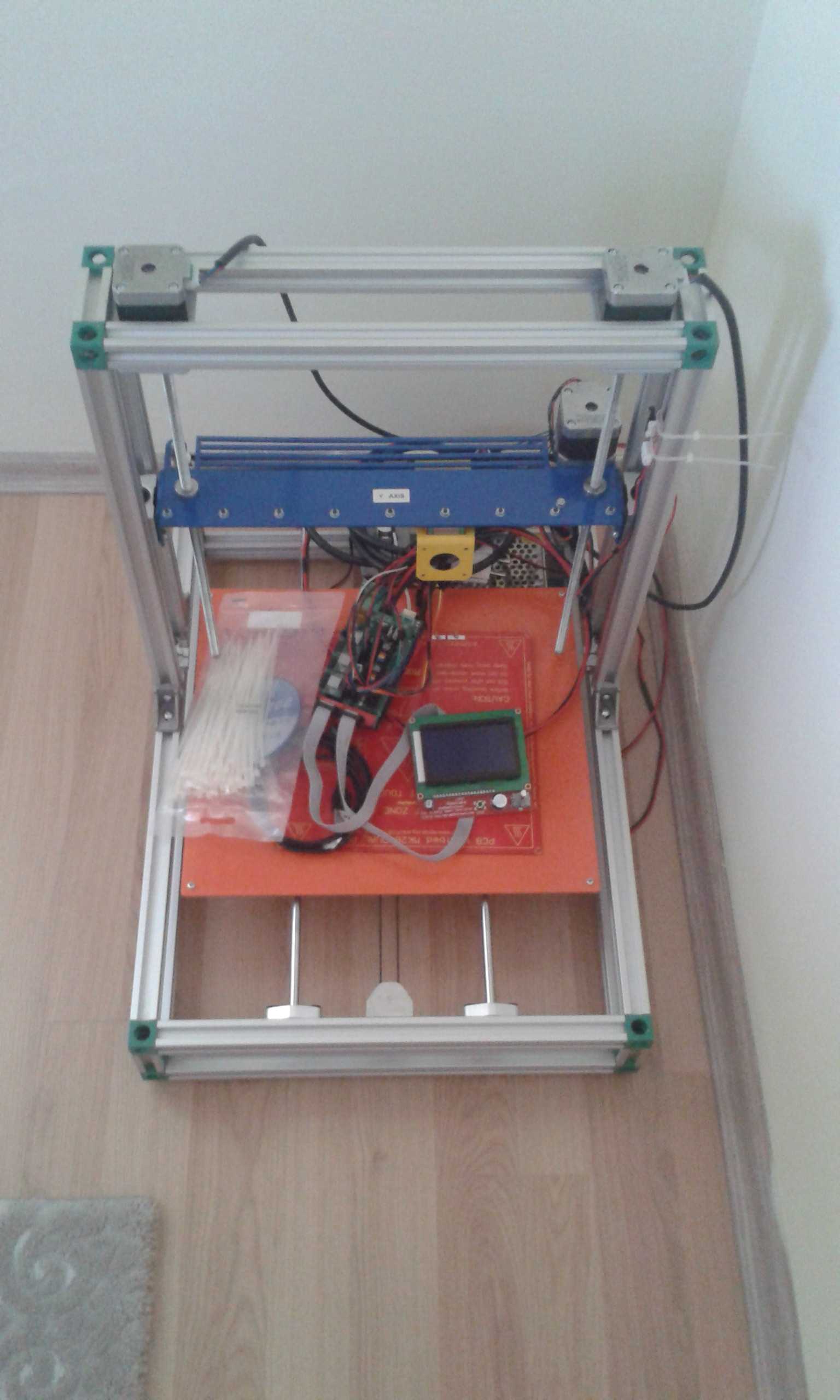

这套铝体结构是桌面级FDM3D打印设备的核心承载机架,采用工业铝型材搭配角件连接的组合形式,在桌面级增材制造设备的应用场景中,这类铝制机架是替代早期亚克力、钣金焊接机架的主流方案,目前广泛应用于个人DIY改装、小型工坊批量生产、教学实训用3D打印设备的搭建场景中。从实际使用角度看,该铝体承担着整台设备的全部载荷承载功能,X/Y/Z三个运动轴的线性导轨、传动同步轮、打印平台升降机构、挤出头运动组件都需要直接安装在这套铝体框架上,框架的结构刚性直接决定了打印过程中运动组件的运行稳定性,若机架刚性不足,打印头高速往复运动时产生的振动会直接传递到成型区域,造成打印件层纹错位、表面振纹、尺寸超差等常见质量问题。设计层面上,

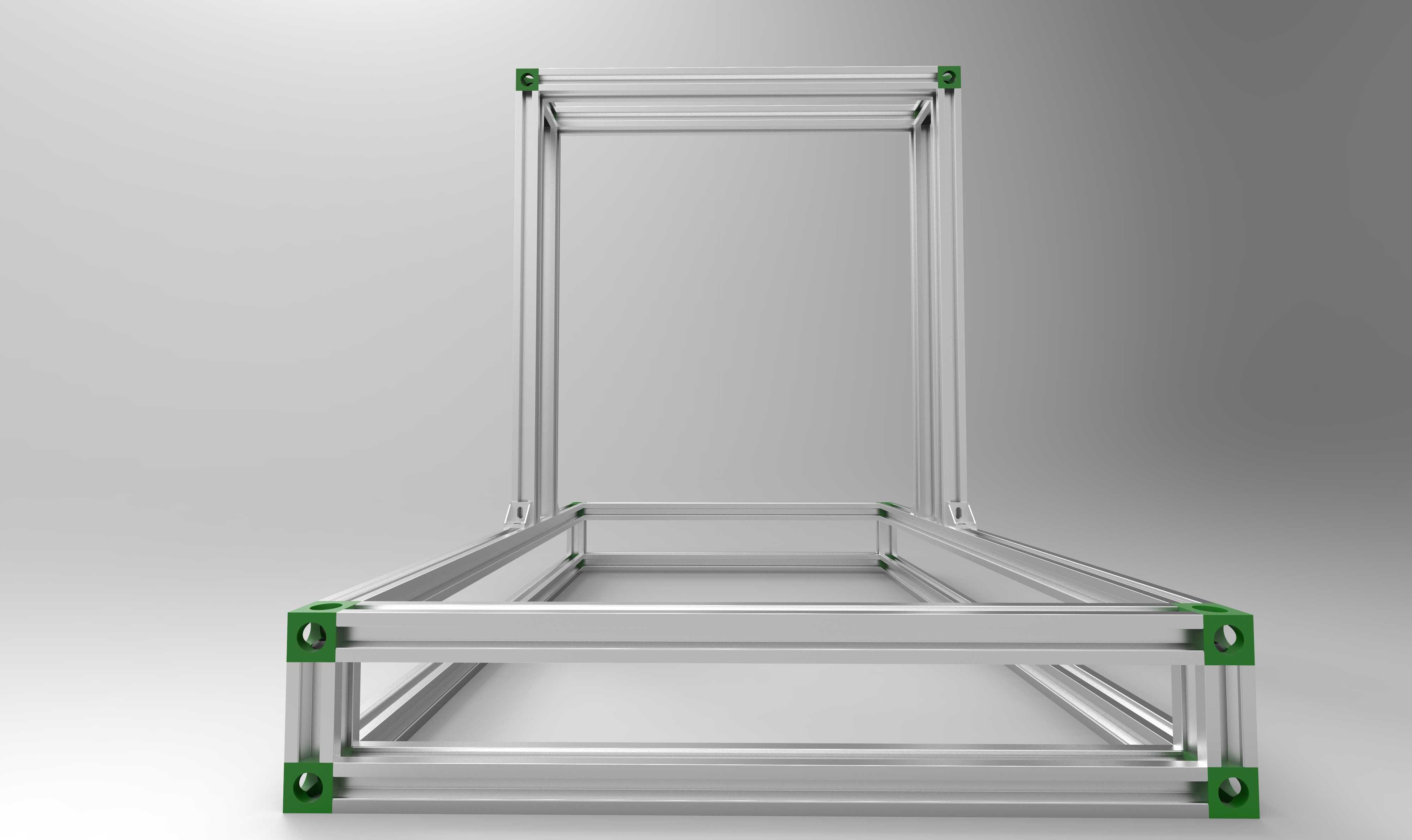

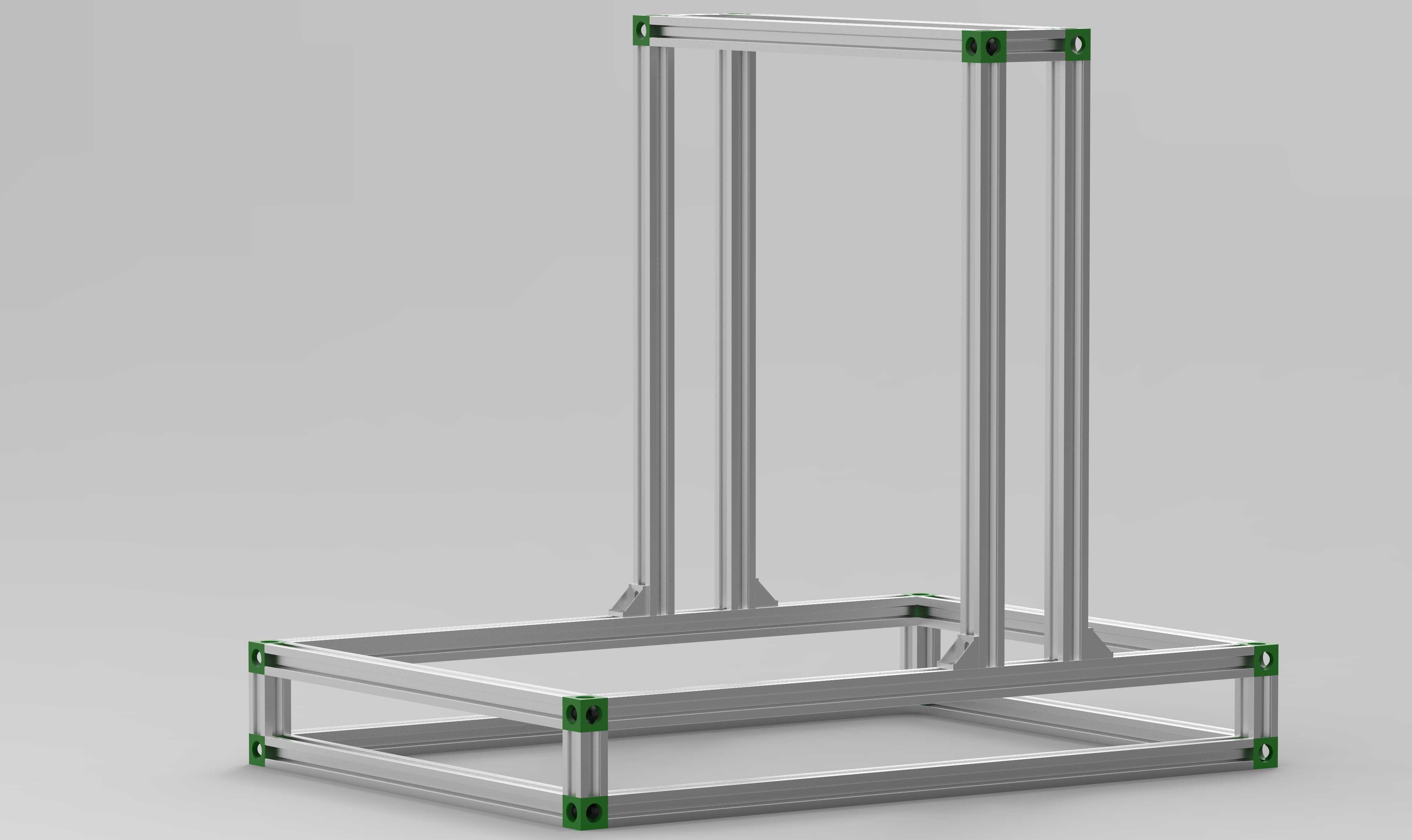

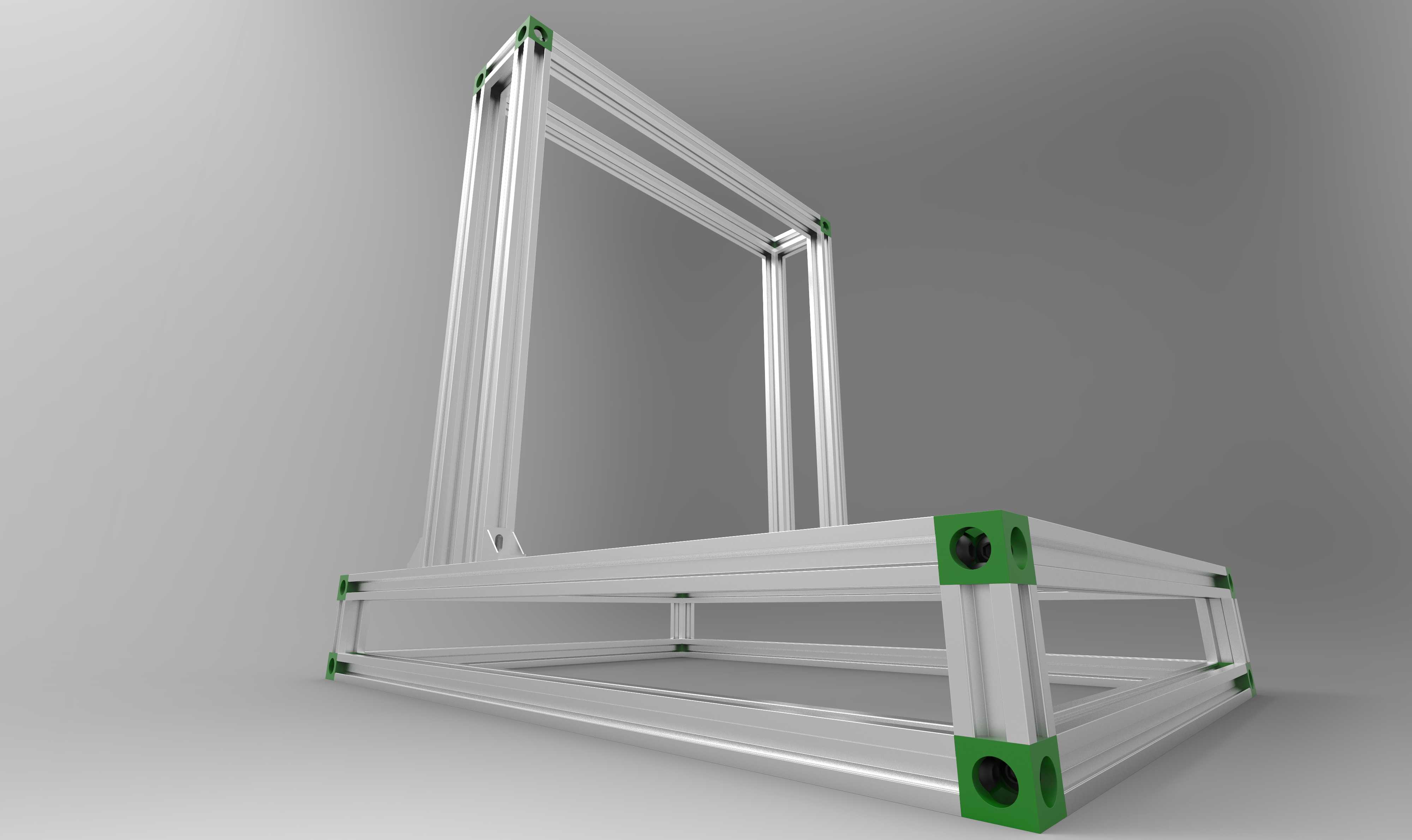

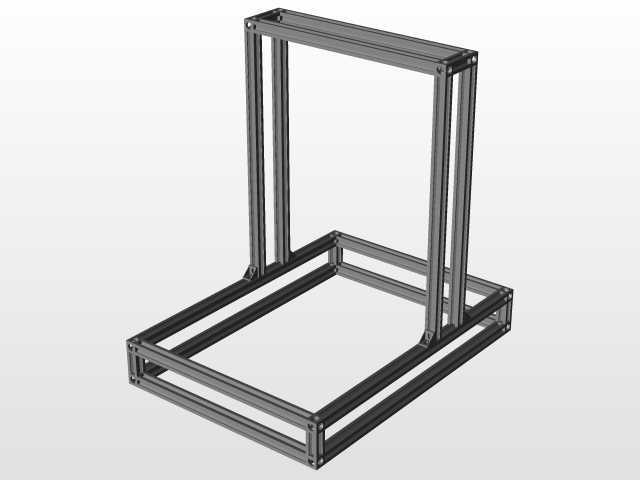

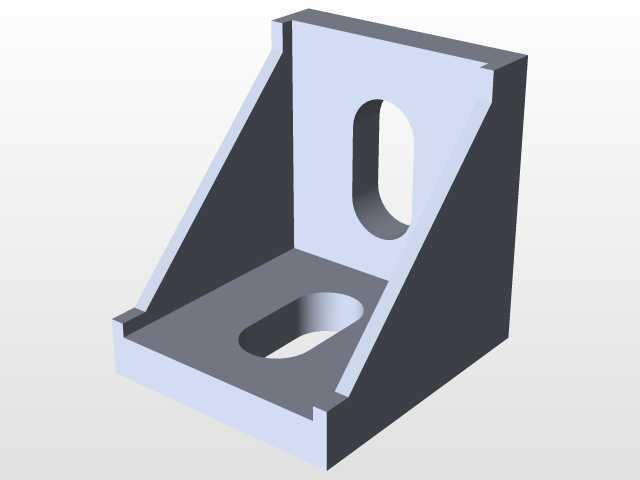

这套铝体采用矩形框式分层结构,底部为双层铝型材拼接的矩形底座,底座预留了打印平台安装、调平组件固定、电源及主控板安装的螺接位置,底座的双层型材布局能够有效降低Z轴升降过程中平台负重带来的底座形变,避免长期使用后底座中部下沉导致的平台水平度偏移;上部为四根竖向铝型材搭配顶部横向型材组成的龙门支撑结构,竖向型材的安装位置经过受力校核,X轴运动横梁的安装孔位与竖向型材的连接位置避开了型材受力的薄弱截面,角件连接位置采用三面锁紧的角码搭配内置T型螺栓的固定方式,相比传统的直角连接件拼接,这种连接方式的抗扭转性能提升40%以上,能够承受打印头高速运动时的横向冲击力。从安装边界来看,
这套铝体框架的整体外轮廓尺寸适配常见的200200250mm成型尺寸桌面3D打印机,竖向型材的长度预留了Z轴运动的全行程余量,不会出现运动到Z轴最高位置时与顶部横梁发生干涉的问题;所有型材的端面都做了平齐处理,角件安装位置的型材槽口预先做了避让,T型螺栓可以直接从型材端部滑入安装位置,不需要在型材上额外钻孔攻丝,组装时只需要使用内六角扳手即可完成全部拼接,不需要焊接、粘接等特殊工艺,后期如果需要扩展设备成型尺寸,只需要更换对应长度的铝型材即可完成改装,拓展性较强。实际使用中,铝型材本身的表面阳极氧化层具备不错的耐磨与抗腐蚀性能,车间多尘环境下长期使用也不会出现表面锈蚀掉屑的问题,型材表面的T型槽可以灵活固定走线槽、拖链、
传感器支架等附属配件,不需要额外在型材表面打孔,方便后期对设备做功能扩展,比如加装自动调平传感器、耗材断料检测模块、外壳封板等配件时,都可以直接利用现有型材槽位完成固定。框架的底部四个角位预留了脚轮或者减震脚垫的安装螺孔,用户可以根据使用场景选择安装固定脚垫或者移动脚轮,固定脚垫能够进一步降低设备运行时的振动传递,提升大尺寸打印件的成型精度,移动脚轮则方便设备在实训车间、创客空间等场景下灵活转移位置。不同于焊接机架的不可拆卸特性,这套铝体框架全部采用螺接组装,出厂时可以拆分包装,大幅降低运输过程中的体积占比与磕碰损坏概率,用户收到后按照装配指引即可快速完成组装,组装过程中可以通过调整角件的锁紧顺序来校准框架的整体垂直度,避免焊接机架常见的焊接变形导致的框架扭曲问题,从长期维护角度看,如果某一根型材出现磕碰变形,只需要单独更换对应长度的型材即可,不需要整体报废机架,维护成本远低于一体式焊接机架。在结构受力设计上,这套铝体的型材选型经过载荷计算,选用的槽宽8mm的工业铝型材的截面惯性矩能够满足10kg以内的运动载荷长期往复运动的刚性要求,不会出现长期使用后型材弯曲变形的问题,竖向型材与底部底座的连接位置采用了内外双角件的固定方式,相比单角件连接,这种固定方式能够消除竖向型材与底座之间的连接间隙,避免Z轴高速升降时竖向型材出现小幅晃动,保证Z轴运动的直线度,进而保障打印件Z向的尺寸精度。
