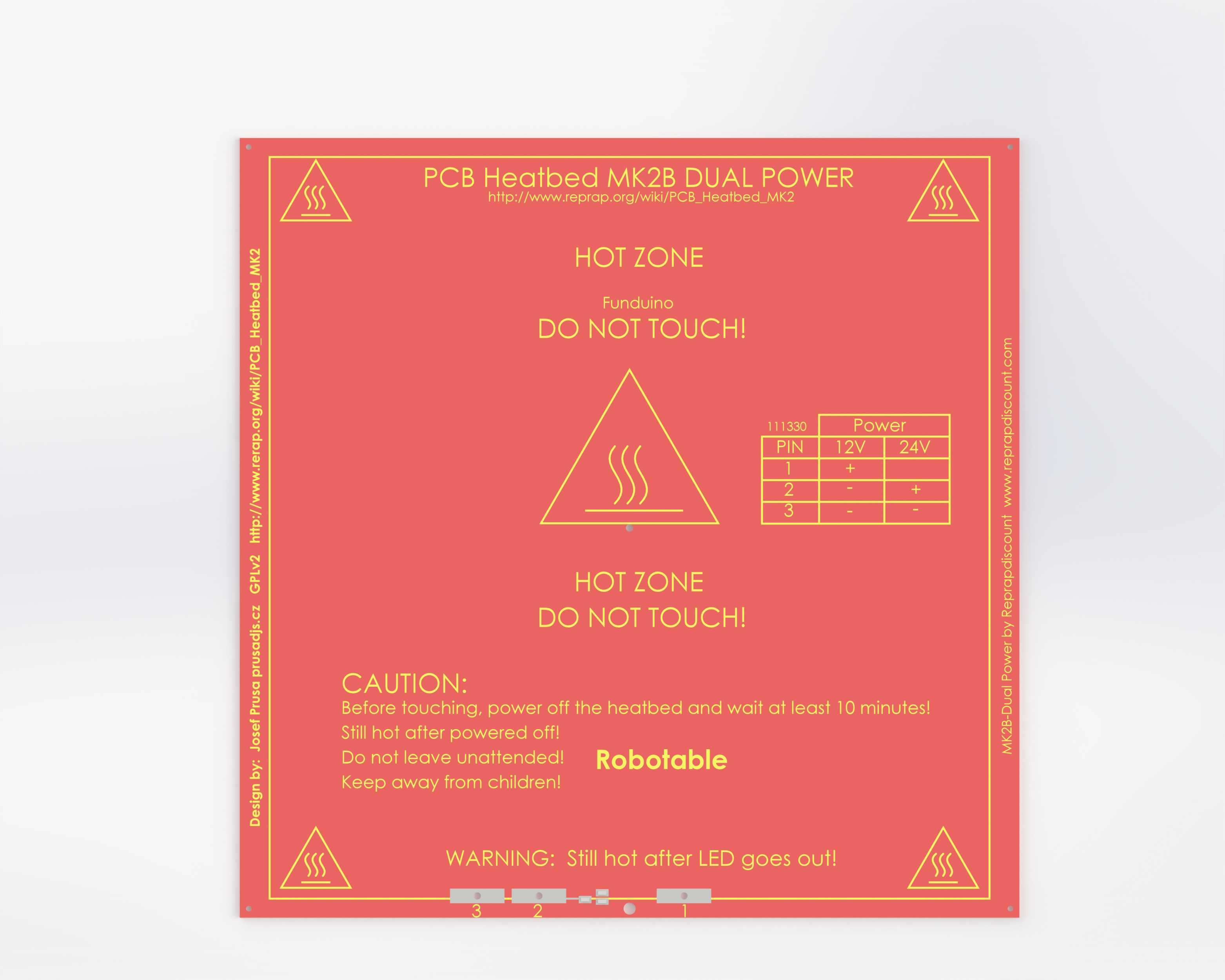

3D打印机双功率MK2B PCB热床结构设计

　　FDM熔融沉积成型3D打印作业中，打印首层与平台的附着效果直接决定制件成品率，热床作为承载打印耗材、维持平台恒温的核心部件，其结构设计合理性直接影响打印过程稳定性。这款双功率PCB热床采用FR-4环氧玻纤基板作为基底，将加热线路通过蚀刻工艺集成在基板内部，相比传统铝基板加硅胶加热片的组合结构，整体厚度更薄，温度均匀性表现更优，能有效避免平台局部温差导致的耗材翘边问题。

　　从实际应用场景来看，这类PCB热床适配桌面级FDM 3D打印机使用，可兼容PLA、ABS、PETG等多种常用打印耗材的温度需求，双功率设计支持12V与24V两种供电规格切换，用户可根据自身设备的电源输出参数选择对应接线方式，无需额外更换加热配件就能适配不同机型的供电体系。热床表面预留的安装孔位遵循通用桌面3D打印机的安装孔距标准，可直接固定在打印机的Y轴运动平台上，安装边界覆盖主流200mm、220mm成型尺寸的机型，无需额外打孔改造就能完成装配。

　　设计层面上，加热线路采用等间距蛇形排布，通过线路宽度与走线密度的匹配设计，让整个热区的温度差控制在±2℃以内，避免边缘区域温度不足导致的边角翘曲。基板表面丝印的高温警示标识清晰标注了热区范围，提醒操作人员在设备工作及断电后短时间内避免直接触碰，防止烫伤；接线区域的引脚定义丝印明确标注了12V、24V供电的对应引脚，接线时无需额外查阅说明书就能完成线路连接，降低装配出错概率。基板边缘做了圆角处理，避免安装及维护过程中锐角划伤操作人员，整体结构无突出尖锐部件，符合桌面级设备的安全设计要求。

　　功能特性方面，这款热床支持双功率输出，12V供电时可达到110W左右的加热功率，24V供电时功率可提升至200W左右，能根据环境温度及耗材需求选择合适的供电模式，低温环境下使用24V供电可缩短预热时间，提升打印准备效率；恒温工作状态下功率输出稳定，不会出现局部过热导致的基板变形问题。热床的加热区域覆盖整个打印成型范围，平台边缘位置也能达到设定的工作温度，打印大尺寸制件时边角位置也能获得足够的附着温度，减少大尺寸制件的翘边概率。

　　从安装适配角度看，热床整体厚度控制在1.6mm左右，安装后不会过多占用Z轴的成型行程，基板背面平整，可直接贴合在铝基板支撑平台或者Y轴运动托架上，配合耐高温双面胶或者弹簧压片就能完成固定，安装后平台平面度容易保证，不需要过多调平操作就能获得合格的打印平面。接线端预留的焊盘尺寸充足，可直接焊接导线或者接插件，接线后接触电阻小，长时间工作不会出现接插件过热的问题，提升长期使用的可靠性。

　　实际使用过程中，这类PCB热床的温度响应速度较快，从室温加热到110℃的ABS打印工作温度仅需3-5分钟，温度传感器可直接贴附在热床背面的中心位置，配合打印机的温控系统就能实现精准的恒温控制，温度波动控制在±1℃以内，能满足不同耗材的恒温打印需求。相比传统的硅胶加热片加铝板的组合，集成式PCB热床的整体重量更轻，能降低Y轴运动平台的负载，提升Y轴运动的响应速度，减少运动过程中的惯性冲击，对提升打印精度有一定帮助。

　　设计过程中充分考虑了长期使用的可靠性，加热线路与基板之间的绝缘层耐温等级达到130℃以上，长时间在110℃工作温度下不会出现绝缘层老化、线路脱落的问题，基板的热膨胀系数与常用打印平台贴膜接近，反复加热冷却过程中不会出现明显的形变，能长期保持平台的平面度。表面的丝印标识采用耐高温油墨印刷，长期高温工作下不会出现脱落、模糊的问题，警示标识长期清晰可见，能持续起到安全提示作用。
