空调系统翅片式铜管路换热加热器结构

项目分类:换热器 发布时间:2021-12-04 ID:426907
  • 空调系统翅片式铜管路换热加热器结构
  • 空调系统翅片式铜管路换热加热器结构
  • 空调系统翅片式铜管路换热加热器结构
  • 空调系统翅片式铜管路换热加热器结构
  • 空调系统翅片式铜管路换热加热器结构
  • 空调系统翅片式铜管路换热加热器结构
  • 空调系统翅片式铜管路换热加热器结构
  • 空调系统翅片式铜管路换热加热器结构
  • 空调系统翅片式铜管路换热加热器结构
  • 空调系统翅片式铜管路换热加热器结构
  • 空调系统翅片式铜管路换热加热器结构

  在商用中央空调、单元式空调机组、新风处理设备以及低温环境下的热泵制热系统中,这类翅片式空气加热器是完成空气侧热量传递的核心执行部件,直接决定送风温度的提升效率与机组低温工况下的运行稳定性。不同于普通制冷工况下的蒸发器结构,该加热器的管路排布与翅片间距经过针对性调整,适配制热工况下的介质流动特性,避免制热过程中因翅片间隙过小带来的风阻抬升问题,同时兼顾换热面积与通风阻力的平衡。

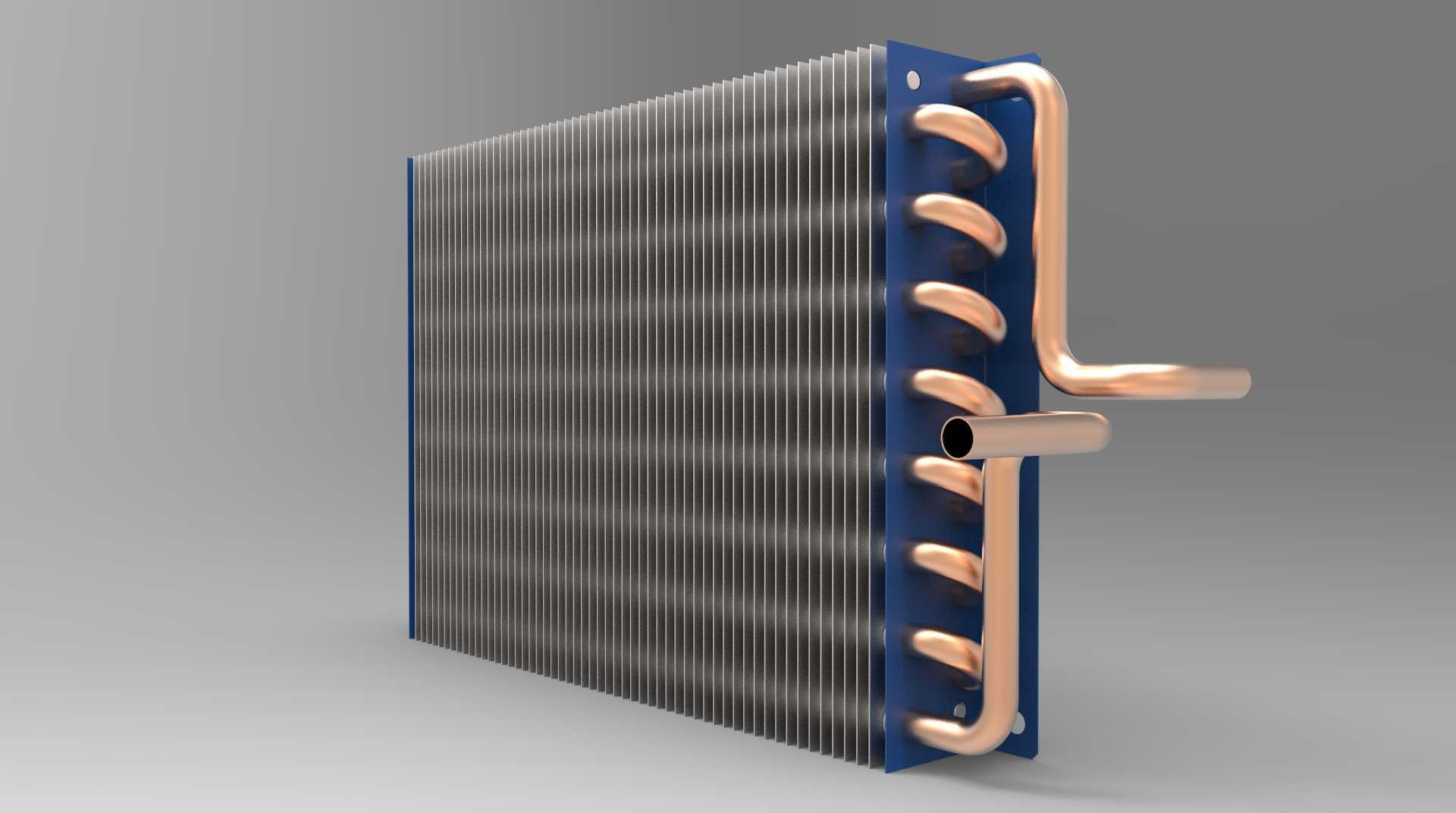

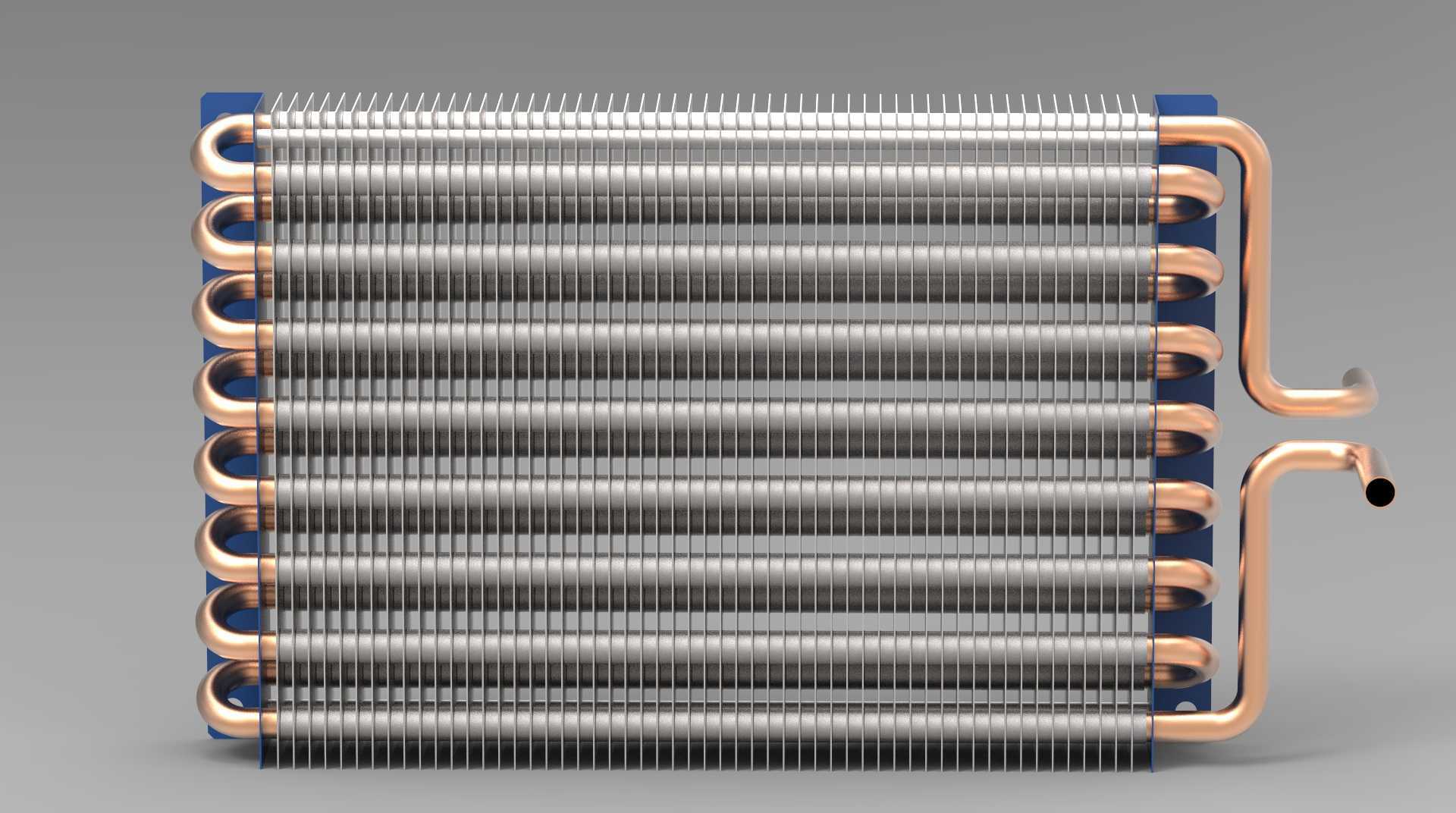

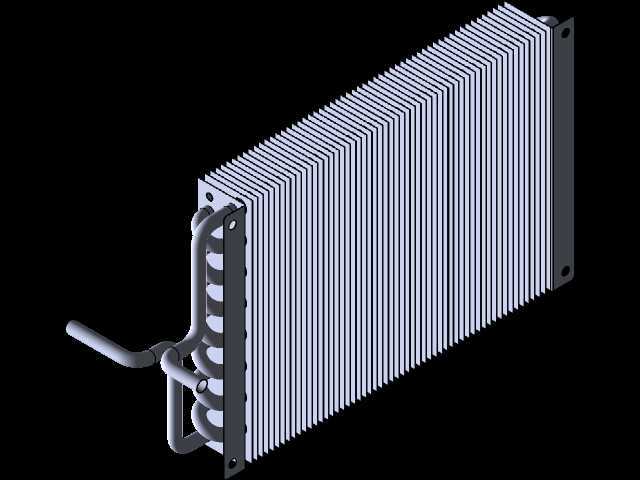

  从结构设计逻辑来看,该部件采用铜管铝翅片的经典组合形式,紫铜管路弯折成多回程U型结构,通过机械胀管工艺让铜管与铝制散热翅片实现紧密贴合,消除接触热阻,保证管内流通的热媒(热水、蒸汽或高温制冷剂)携带的热量能够快速通过管壁传导至整片翅片,再由横向掠过翅片间隙的空气带走热量,完成对送风气流的加热过程。侧边的蓝色端板采用镀锌钢板冲压成型,表面做喷塑防腐处理,既承担所有铜管与翅片组的固定支撑作用,也预留了与机组风道、框架连接的安装孔位,安装时可直接通过螺栓固定在空调箱的预留段内,无需额外设计复杂的转接支架。

  实际选型与安装过程中,需要重点关注几个边界参数:首先是迎风面尺寸,该加热器的迎风面宽度与高度需要匹配空调机组的风道截面尺寸,保证迎面风速控制在2.5-3.5m/s的合理区间,风速过高会带来风阻陡增、风机功耗上升的问题,风速过低则会导致换热效率下降、出风温度不均匀;其次是管路的接口位置与管径,图中伸出的两个铜质接口分别为热媒的进口与出口,安装时需要根据管路走向预留足够的操作空间,接口处采用焊接或喇叭口连接的方式,保证密封性能,避免热媒泄漏;另外需要注意安装方向,该加热器的翅片为平直开窗结构,安装时需要保证翅片方向与气流方向平行,避免装反导致风阻异常增大。

  在功能特性上,这类加热器相比电加热式的空气加热部件,运行能耗更低,安全性更高,尤其适合大空间的集中空调供暖系统,管内通高温热水时,可通过调节水流量精准控制出风温度,避免出风温度过高带来的不适感;在低温热泵机组中,该结构也可作为辅助冷凝器使用,在室外温度低于-5℃的工况下,提升机组的制热能力,避免压缩机排气温度过高触发保护。设计过程中,管路的弯折半径经过严格控制,既保证管路内介质流动的顺畅性,避免弯折处出现截面变形导致流阻增大,也让管路在端板上的排布均匀,让每一片翅片的温度分布更均匀,减少局部换热死角。翅片采用连续冲压成型工艺,片距控制在2.0-2.5mm之间,相比制冷工况下的蒸发器片距略大,避免长期运行时空气中的纤维、灰尘堆积在翅片间隙中,降低后期维护清理的难度,同时也能减少制热时因温差带来的凝露积水对翅片的腐蚀影响。

  从结构强度角度考虑,端板上的铜管穿管孔做了翻边处理,既可以在胀管时定位铜管位置,也能避免铜管与端板硬接触导致的管壁磨损,在机组运输或运行产生振动时,翻边结构可以提供一定的缓冲余量,避免铜管根部出现应力开裂。整个加热器的整体厚度即沿气流方向的尺寸,需要匹配空调机组的功能段长度,通常在100-200mm区间内根据换热量需求调整排管数,排管数越多,换热能力越强,但对应的风阻也会同步提升,设计时需要结合风机的风压参数做匹配计算,避免出现风量不足的问题。在实际工程应用中,这类加热器还可搭配温控阀、风速传感器组成闭环控制回路,根据出风温度实时调整热媒流量,在保证供暖效果的前提下降低能耗,广泛应用于商场、写字楼、工业厂房的集中空调系统,以及烘干设备、恒温恒湿试验箱等需要精准控制空气温度的专用设备中。
